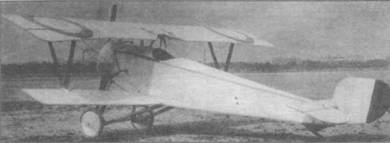

Прототип «Ньюпор 11».

Уильям Бишоп демонстрирует принцип работы станка Фостера на своем «Ньюпоре 11».

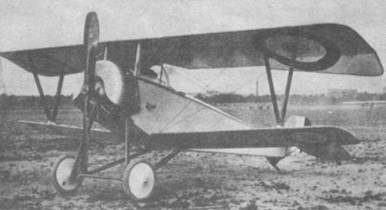

«Ньюпор 11».

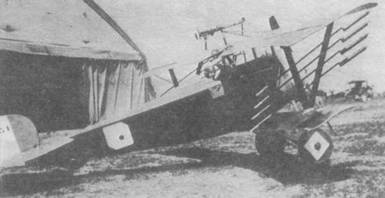

Зажигательные ракеты «Лa-Прие» на самолете «Ньюпор 11».

Самолет «Ньюпор 11C 1. (16С.1» представлял собой одноместный одномоторный полутораплан смешанной конструкции. Передняя часть фюзеляжа формировалась из стальных труб с приваренной к ним плите, к которой крепился двигатель. Обтекатель двигателя из алюминия с характерными треугольными языками. Хвостовая часть фюзеляжа имела деревянный каркас с проволочными растяжками. Обшивка матерчатая, борта фюзеляжа плоские. Сечение фюзеляжа в передней части прямоугольное, в хвостовой части трапециевидное. Крылья деревянные со стреловидностью 3,5?. Верхнее крыло двухлонжеронное, состоящее из трех частей. Нижнее крыло однолонжеронное с небольшим возвышением. Обшивка матерчатая. Центроплан верхнего крыла над фюзеляжем поддерживали стойки из стальной трубы. Распорки между крыльями деревянные в форме буквы V. Концами распорки соединялись с лонжеронами верхнего и нижнего крыла. Кроме того, крылья соединялись растяжками из стальной проволоки. Хвостовое оперение плоское, без профиля, обшито тканью. Киль отсутствовал, имелся только плавающий руль направления. Шасси с двумя стойками и общей стойкой, оснащено резиновым амортизатором.

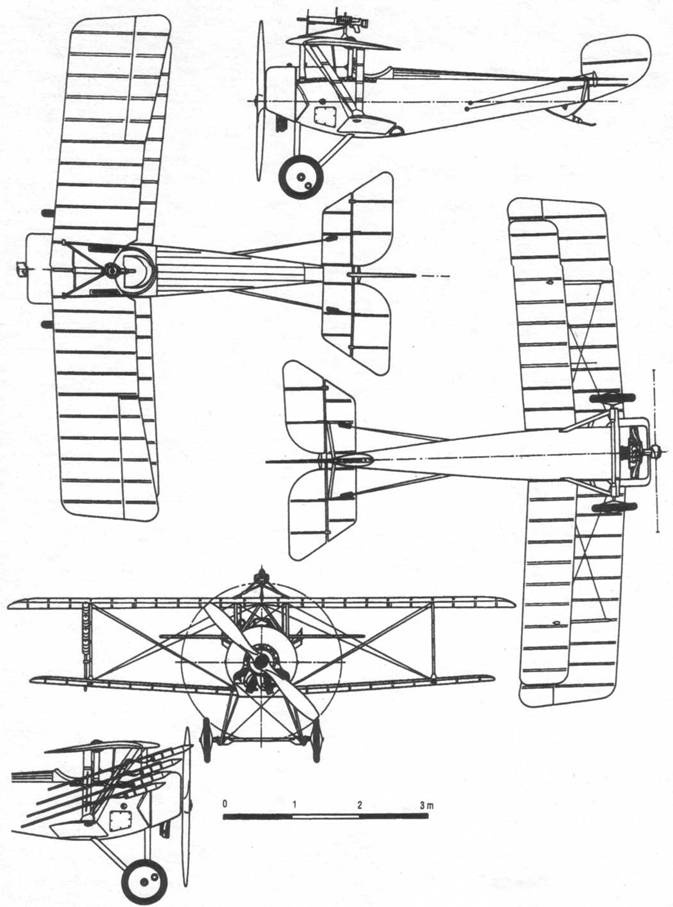

Nieport 11

Самолеты «Ньюпорт» не имели приборной доски. Немногочисленные приборы (буссоль, хронометр, тахометр и альтиметр) размещались в разных углах кабины, что заставляло пилота вертеть головой. На самолете стоял ротационный двигатель «Ле-Рон С» мощностью 60 кВт (11С.1) или «Ле-Рон 9J» мощностью 81 кВт (16С.1). Винт деревянный двухлопастный. Вооружение один 7,7-мм пулемет «Льюис», установленный над крылом. Кроме того, самолеты 16С.1 могли нести ракеты «Ле-Прие», подвешиваемые к распоркам крыла. Пуск ракет осуществлялся электрически, их дальность составляла 450 м.

Тактико-технические данные самолета «Ньюпор 11С.1» (16C.I)

Сухая масса 320 (375) кг

Взлетная масса 480 (550) кг

Размах верхнего крыла 7,52 м

Размах нижнего крыла 7,40 м

Длина 5,64 м Высота 2,40 м

Площадь крыльев 13,3 м²

Макс. скорость на выс. 2000 м 152 (156) км/ч

Время подъема на 1000 м 4 (2,8) мин

Время полета 2 ч

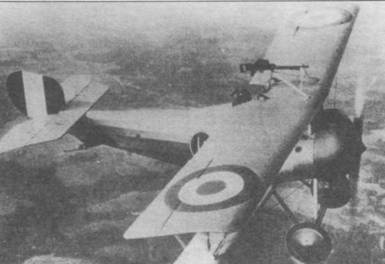

«Ньюпор 17» в полете, 1915 год. Самолет пилотирует Шарль Нюнжессер.

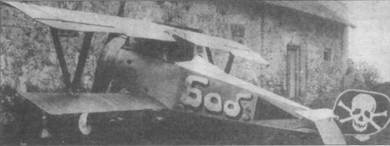

Российский «Ньюпор 17» из 19-го авиаотряда Александра Козакова.

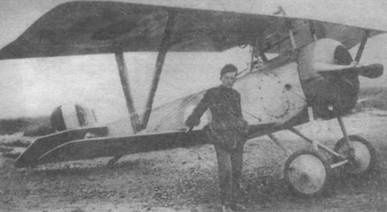

Канадский ас Уильям Бишоп у своего «Ньюпора 17» Ля BI566.

Оказалось, что «Ньюпор 16С.1» благодаря более мощному двигателю немного прибавил в скорости, но потерял при этом в летных качествах. Рост массы самолета потребовал увеличить площадь крыла. Площадь крыла увеличили до 15 м², возросли и другие габариты самолета. Инженер Деляж значительно облагородил аэродинамику самолета. Получившийся «Ньюпор 17С.1» внешне отличался от предшественника формой капота и зализанным переходом капота в фюзеляж. Поскольку во второй половине 1916 года союзники уже обзавелись синхронизатором, пулемет «Виккерс» перенесли внутрь фюзеляжа, на его левый борт. Поскольку барабан пулемета выступал за габариты фюзеляжа, на левом борту имелся характерный выступ. За кабиной появился дополнительный обтекатель. Первые самолеты оснащались полусферическим обтекателем, установленным перед винтом. Обтекатель крепился не к винту, а к концу удлиненного ведущего вала двигателя и не вращался. Некоторые самолеты получили и настоящий кок винта, но эта деталь обычно оказывалась несимметричной и несбалансированной. При больших оборотах двигателя возникала сильная вибрация, приводившая к разрушению коренных подшипников. Неподвижный обтекатель не вызывал таких проблем, зато давал прирост максимальной скорости на несколько км/ч. Конструкцию крыльев усилили. У некоторых самолетов центроплан верхнего крыла обшивался целлулоидом вместо ткани, что улучшало обзор вверх. Но под воздействием атмосферных факторов целлулоид быстро мутнел и терял прозрачность. Летные качества самолета пытались улучшить с помощью более мощного двигателя. Например, самолет с двигателем «Ле-Рон 9Jb» мощностью 88 кВт получил обозначение «Ньюпор 23С.1». Этот самолет внешне отличался тем, что пулемет был сдвинут на несколько сантиметров вправо в связи с использованием другого синхронизатора. Затем на самолет поставили двигатель «Клерже 9В» мощностью 96 кВт. В результате передняя часть фюзеляжа получила овальное сечение. Этот самолет получил название «Ньюпор 17бис» и выпускался ограниченной серией. «Ньюпор 17С.1», напротив, выпускался в больших количествах и быстро вытеснил самолеты модели 11 и 16. Самолет оказался очень удачным. На фронте его стали применять с мая 1916 года. Самолеты этого типа применяли также англичане, бельгийцы и итальянцы. Самолет также состоял на вооружении франко-американской эскадрильи № 124 «Лафайетт». а также трех эскадрилий американского экспедиционного корпуса (27, 94 и 95).

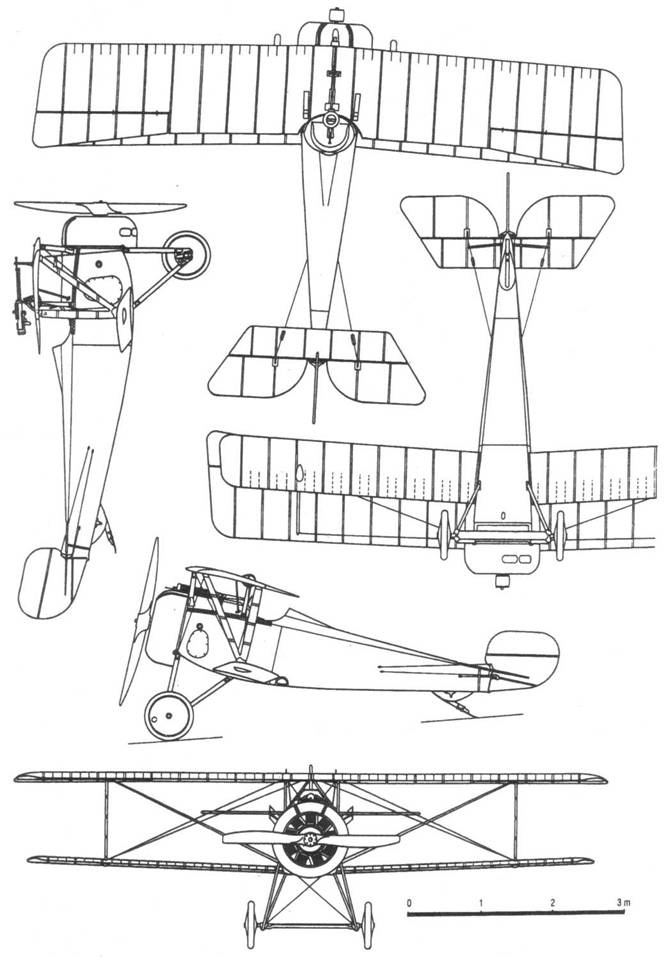

Nieport 17

Тактико-технические данные самолета «Ньюпор 17С.1» (17бис)

Сухая масса 375 кг

Взлетная масса 560 кг

Размах верхнего крыла 8,16 м

Размах нижнего крыла 7,80 м
