Истребители Первой Мировой войны. Часть 1

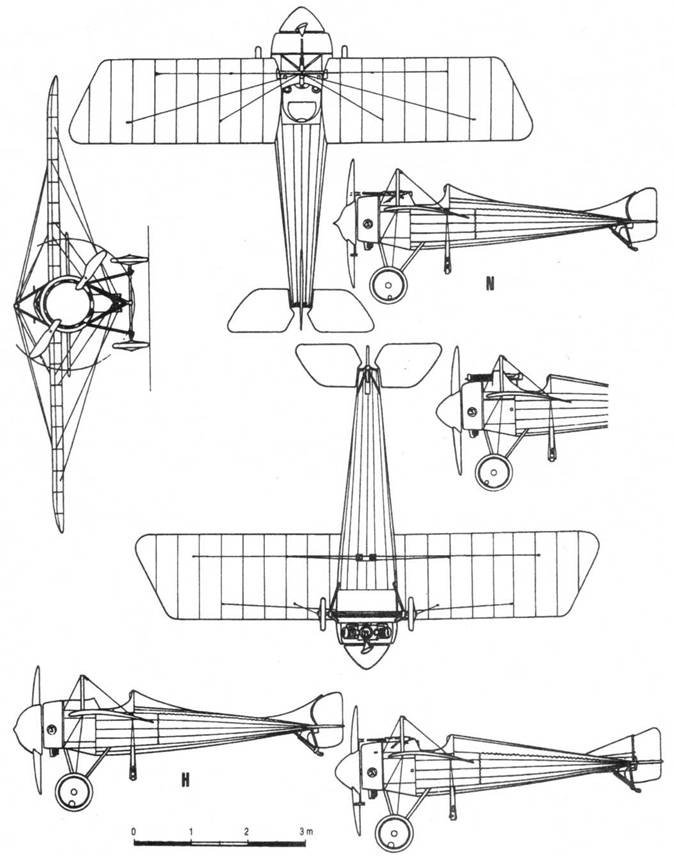

«Моран-Солнье V» нес повышенный запас топлива, позволявший самолету держаться в воздухе в течение 3,5 часов. Самолет «Моран- Солнье N» представлял собой одноместный среднеплан цельнодеревянной конструкции. Фюзеляж состоял из каркаса, покрытого обшивкой. В сечении фюзеляж представлял собой овал. Капот и передняя часть фюзеляжа обшивались алюминиевыми листами, остальная обшивка матерчатая. Крылья деревянные, двухлонжеронные, тонкого профиля, обшитые тканью, без элеронов. Крылья усиливались расчалками, крепившимися к стойкам над и под фюзеляжем. В поперечной плоскости управление осуществлялось за счет скручивания крыла с помощью тяг. Тяги крепились к заднему лонжерону, проходили через блоки на стойках и соединялись с ручкой управления. Хвостовое оперение тонкое, без профиля. Стабилизатор только вертикальный. Горизонтальное оперение плавающего типа без стабилизатора. Шасси с общей осью, амортизация с помощью резинового шнура. Двигатель роторный «Ле-Рон 9С» мощностью 60 кВт. Вооружение состояло из одного пулемета «Гочкисс», закрепленного над фюзеляжем. На последних самолетах применялся пулемет «Льюис». В 1916 году несколько машин модификации «I», «Р» и «N» выпустил российский завод «Дуке». На самолете «Моран-Солнье N» летал один из русских асов Иван Смирнов из знаменитого XIX отряда А.А. Казакова.


Тактико-технические данные «Моран-Солнье N» (I)


Сухая масса 288 (334) кг

Взлетная масса 444 (510) кг

Размах крыла 8.15 (8,24) м

Длина 5,83 (5.81) м

Высота 2,25 (2,50) м

Максимальная скорость 144 (164) км/ч

Время набора 2000 м 10 (6) мин

Потолок 3900 (4000) м

Время полета 1,5 (1,75) ч


Истребители Первой Мировой войны. Часть 1

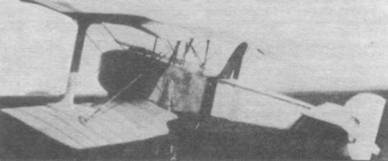

Двухместный истребитель Армана Дюфо.

Дюфо С.2

Самолеты с толкающим винтом пользовались большой популярностью в Великобритании, но и в других странах выпускали машины подобной схемы. Весной 1916 года во Франции конструктор Арман Дюфо построил прототип двухместного истребителя с толкающим винтом. Самолет собрала фирма «Сосьете пур ля Конструксьон э л’Антретьен дез Авьон» (С.Е.А.) в Шатофоре. Образцом для конструкции С.2 послужил самолет SPAD А.2 Луи Бешеро. Толкающий винт находился за крыльями, отделяя хвостовую часть фюзеляжа. Обе части фюзеляжа соединялись трубчатым лонжероном, к которому крепился ротационный двигатель, через редуктор вращающий винт. Вал двигателя и вал винта не располагались на одной оси. В остальном конструкция самолета была очень простой. Передняя часть фюзеляжа имела прямоугольные очертания с выпуклыми стенками. Пилот и стрелок-наблюдатель сидели рядом друг с другом, причем место стрелка-наблюдателя было выдвинуто чуть вперед. Место стрелка оснащалось пулеметом, имевшим сектор обстрела. 180? в передней полусфере. Самолет построили в одном экземпляре и направили на испытания. Летные качества самолета оказались неплохими, но обнаружился перегрев двигателя, скрытого внутри фюзеляжа. Проявила себя и недостаточная механическая прочность фюзеляжа, который в воздухе начинал «извиваться как змея». Лонжерон переломился при посадке в ходе четвертого пробного полета. Ремонтировать машину не стали, так как такая схема показала себя нежизнеспособной. Арман Дюфо построил еще один самолет в 1917 году — одноместный истребитель-биплан с тянущим винтом, вооруженный 37-мм пушкой «Гочкисс», стреляющей через вал винта. Во время испытаний самолет развил скорость 200 км/ч. Но в этот период на вооружении французской авиации уже состоял SPAD S.12Ca имевший неплохие характеристики и возможность дальнейшего совершенствования. На его фоне новый самолет Дюфо ничего выдающегося собой не представлял, поэтому от дальнейших работ над ним отказались.

Самолет С.2 представлял собой двухместный биплан цельнодеревянной конструкции. Фюзеляж имеет решетчатый каркас, обшитый фанерой. В сечении фюзеляж представлял собой прямоугольник. Хвостовое оперение деревянное, обшивка матерчатая. Киль отсутствовал, имелся только плавающий руль направления. Крылья двухлонжеронные. Размах верхнего и нижнего крыла одинаковый. Обшивка крыла матерчатая. Элероны только на верхнем крыле. Крылья разделены одиночной стойкой, имевшей каплевидное сечение. Между крыльями крестообразно установлены растяжки из стальной проволоки. Двигатель «Ле-Рон 9J» мощностью 81 кВт, который через редуктор вращал деревянный двухлопастный толкающий винт. Вооружение 7.7- мм пулемет «Льюис».


Тактико-технические данные самолета «Дюфо С.2»


Сухая масса 530 кг

Взлетная масса 740 кг

Размах крыла 7.96 м

Длина 6,10 м

Высота 2,80 м

Макс. скорость у земли 140 км/ч

Время набора 2000 м 13 мин 15 с

Время полета 2 ч


Истребители Первой Мировой войны. Часть 1

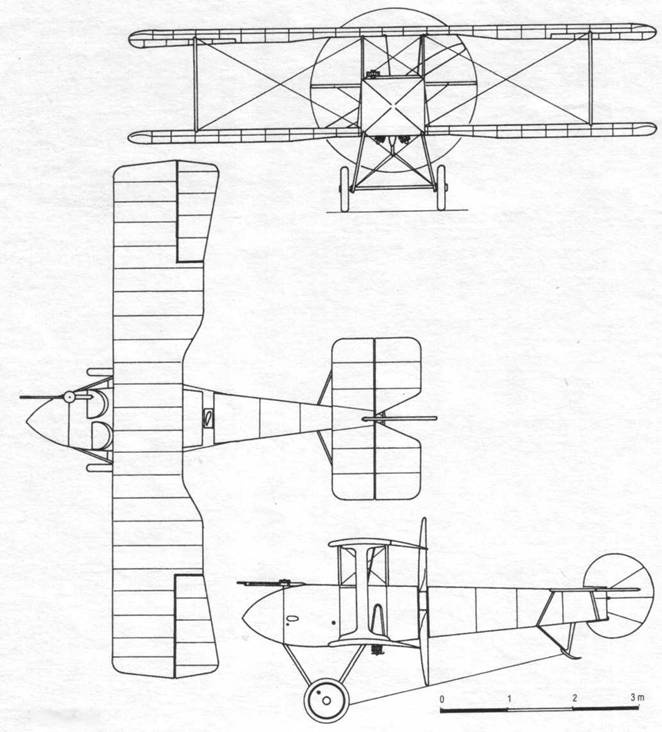

Dufaux С.2

Ньюпор 11

В 1916 году большинство французских истребителей носило марку «Ньюпор». Фирмой в этот период руководил Дойч де ля Мёрт. а главным инженером фирмы был Гюстав Деляж.


Истребители Первой Мировой войны. Часть 1

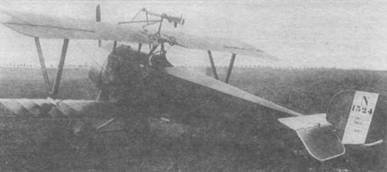

«Ньюпор 11» № N1324 из 35-й эскадрильи. Самолет, пилотированный лейтенантом Жаном Рати, был сбит 6 июля 1916 года лейтенантом Куртом Штудентом (в будущем генералом люфтваффе).


Перед войной Деляж проектировал спортивные самолеты, а в 1915 году приспособил один из своих самолетов на роль истребителя. Первоначально это был двухместный самолет, потом его переделали в одноместный. Самолет представлял собой так называемый полутораплан. Верхнее крыло имело нормальную ширину и находилось над фюзеляжем. Под фюзеляжем находилось нижнее крыло, которое при том же размахе было значительно уже верхнего. Между собой крылья соединялись распорками в форме буквы V. Такая схема имела благоприятную аэродинамику, а кроме того, пилот имел хороший обзор вперед и вниз. Поэтому самолет хорошо подходил на роль разведчика и истребителя. При небольших скоростях такая схема вела себя хорошо, а проблемы начались позже, когда скорости самолетов заметно возросли. «Ньюпор 10» выпускался большой серией и использовался на всех фронтах войны. В 1915 году Деляж создал уменьшенный вариант самолета, обозначенный как «Ньюпор 11». Это был типичный истребитель: маленький, маневренный с небольшим силуэтом. На самолете стоял ротационный двигатель «JIe-Рон» мощностью 60 кВт. Поскольку новый «Ньюпор» был заметно меньше своего предшественника, он получил прозвище «Бебе» (Bebe — ребенок). Самолет быстро приобрел популярность за свои отличные летные качества. Первая эскадрилья, оснащенная новыми самолетами, приступила к боевым вылетам 5 января 1916 года. К 1 февраля на фронте действовало уже 90 «Ньюпоров 11». Новые самолеты прибыли в апреле. В начале 1916 года «Ньюпор 11С.1» был лучшим истребителем Антанты. Именно с помощью «Ньюпора 11» союзникам удалось превзойти немецкие «Фоккеры», которые до того времени господствовали в воздухе. Самолет еще не имел синхронизатора, поэтому пулемет «Льюис» стоял на станке на верхнем крыле, так, что стрелял мимо диска винта. Поскольку дотянуться до установленного высоко пулемета летчик не мог, спуск осуществлялся с помощью гибкого тросика Боудена. Такое расположение пулемета было очень неудобным. Диск вмещал только 47 патронов (позднее появился 96-зарядный диск). В ходе боя пилоту приходилось неоднократно отстегивать ремни, вставать в кабине и, удерживая ручку ногами, перезаряжать пулемет. Это была очень непростая манипуляция, так как в момент перезарядки пилот оставался полностью беззащитным, а мог и просто выпасть из кабины. Кроме того, пулемет не отличался высокой надежностью, а на холодном воздухе замерзал замок. Прицеливание было непростой задачей, наведение осуществлялось на глаз по следам трассирующих пуль. Это вело к перерасходу боеприпасов, что требовало частой смены пулеметных дисков. Ловко наладился стрелять из пулемета Жан Наварр, который, сев противнику на хвост, вставал в кабине и прицеливался традиционно через мушку и целик. Проблему удалось частично решить в апреле 1916 году. 18 апреля механик 11-й эскадрильи Королевских ВВС (англичане также использовали «Ньюпоры 11») сержант Р.Дж. Фостер установил на самолет своего пилота капитана Х.А. Купера пулемет «Льюис» на выгнутой направляющей. В результате пилот получил возможность не вставая с кресла опускать пулемет вниз и менять диск или передергивать заевший затвор. В верхнем положении пулемет был отъюстирован с телескопическим прицелом «Олдис», установленным перед кабиной на уровне глаз пилота. 13 июня 1916 года система Фостера стала стандартным оснащением всех французских машин, летавших в составе английских частей. Французы никогда не применяли систему Фостера на своих машинах. Зато системой Фостера воспользовался знаменитый английский ас капитан Альберт Болл. Он был энтузиастом «Ньюпора 11С.1» и большинство из своих 44 побед, одержанных в 1916 году, одержал летая на этой машине. Он атаковал самолет противника снизу и сзади. Переведя пулемет почти в вертикальное положение, он давал очередь прямо в беззащитное днище самолета. Болл действовал безнаказанно почти год, пока на немецких самолетах не появились пулеметы, стреляющие вниз. Во второй половине 1916 года на самолет «Ньюпор 11» установили двигатель «Ле-Рон» мощностью 81 кВт. Так появился «Ньюпор 16С.1». В остальном конструкция самолета осталась прежней. На «Ньюпорах 11» летали все лучшие французские асы Жан Наварр, Жорж Гинемер, Жорж Мадон, Шарль Нюнжессер, Арман де Тюрен, Рене Фонк, а также англичане: Альберт Болл и Эдвард Маннок, а также канадец Уильям Бишоп. Самолет «Ньюпор 11» получил высокую оценку у противника. Например, лейтенант Густав Лефферс из Jasta 1 обзавелся трофейным «Ньюпором 11» и на нем одержал четыре победы. На «Ньюпоре» Лефферс был сбит 12 декабря 1916 года.
