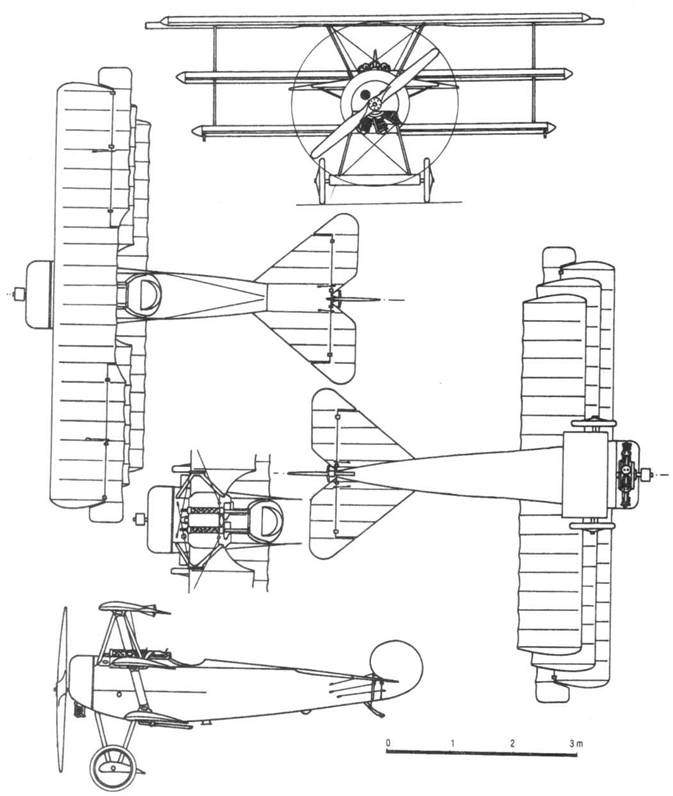

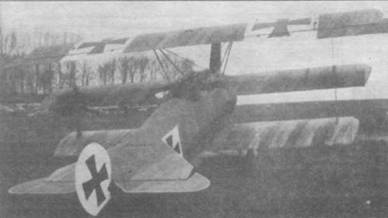

«Фоккер Dr.I».

Весной 1918 года элита немецких летчиков-истребителей получила новые самолеты «Фоккер D.VIII», передав Dr.I молодым пилотам. Трипланы состояли на вооружении до конца войны. Еще 27 сентября 1918 г ода английский летчик лейтенант Льюис X. Рей из 19-й эскадрильи сбил три Dr.I над Камбрэ, а затем еще аэростат с наблюдателем (его 7-я победа). До конца войны дошли лишь немногие Dr.I.

Истребитель «Фоккер Dr.I» представлял собой одноместный, одномоторный триплан смешанной конструкции. Фюзеляж прямоугольного сечения сварен из стальных труб и усилен растяжками из стальной проволоки. Верхняя сторона фюзеляжа обшита фанерой. Фанерой профилировался плавный переход к округлому капоту двигателя. Остальная часть капота покрыта матерчатой обшивкой, крепившейся на шнуровке. Все три крыла прямоугольные, без вознесения, одинаковой ширины, с одним лонжероном, неделимые, с высоким профилем. Передняя часть крыльев обшита фанерой, остальная — материей. Между собой крылья соединялись только стойками. От растяжек Платц отказался, полагая, что прочности самонесущего крыла буде вполне достаточно. Вдоль задней кромки крыла пропускалась стальная проволока, что создавало характерные полукруглые выемки вдоль задней кромки между концами нервюр. Элероны только на верхнем крыле, сбалансированные аэродинамически, из стальных трубок, обтянутые материей. Хвостовое оперение имело каркас из стальных трубок и матерчатую обшивку. Киль отсутствовал, руль направления плавающий, как на всех самолетах «Фоккер». Шасси с двумя стойками и резиновым амортизатором. Общая для обоих колес ось была прикрыта небольшим «крылышком». Самолет оснащался ротационным двигателем «Оберрусель Ur.II» мощностью 81 кВт. Заметная часть машин оснащалась трофейными моторами (так называемые Beutenmotoren). в основном французскими «Ле-Рон» и «Клерже». Например, на самолете № 103/17 Фосса стоял двигатель «Ле-Рон», найденный среди обломков «Ньюпора 17» лейтенанта Э.Дж. Д.Д. Таунсенда из английской 60-й эскадрильи, сбитого 5 апреля 1917 года. Топливный бак объемом 82 л находился в передней части фюзеляжа. Винт деревянный типа «Ахиаль», «Гейне», «Гаруда» или «Лоренцен» диаметром 2620 м. Вооружение состояло из двух синхронизированных пулеметов «Шпандау 08/15», боекомплект 500 выстрелов на ствол.

Тактико-технические данные

Сухая масса 406 кг

Взлетная масса 586 кг

Размах верхнего крыла 7,19 м

Размах среднего крыла 6,23 м

Размах нижнего крыла 5,73 м

Длина 5,77 м Высота 2,95 м

Площадь крыла 18,66 м²

Макс. скорость на 4000 м 165 км/ч

Время набора 1000 м 3 мин

Время набора 5000 м 22 мин

Потолок 6000 м

Время полета 1,5 ч

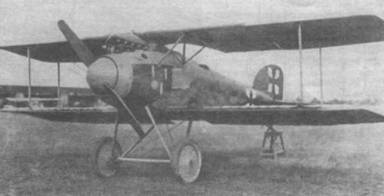

«Альбатрос D.II» Me 497/16.

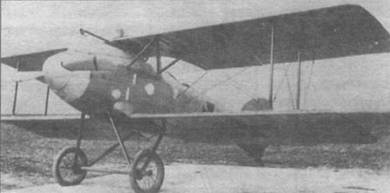

«Альбатрос D.II» австрийского производства с двигателем «Австро-Даймлер».

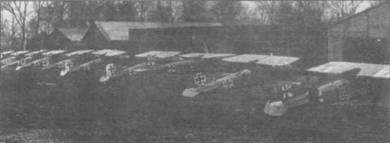

«Альбатросы D.II» и D.III из Jasta 5 на аэродроме Буастранкур во Франции, апрель 1917 года.

В июле 1916 года союзники сумели захватить преимущество в воздухе, благодаря появлению у них более совершенных истребителей. Германия приступила к формированию новых эскадрилий, оснащенных только истребителями, в соответствии с предложениями Бельке. Первая эскадрилья (Jagdstaffel — Jasta) появилась 23 августа 1916 года, возглавил эскадрилью Мартин Цандер. Вторую эскадрилью сформировали 26 августа в Лапенкуре, командиром эскадрильи назначили Освальда Бёльке. До конца августа сформировали семь истребительных эскадрилий, а к концу 1916 года на фронте действовало уже 26 истребительных эскадрилий. Одновременно немцы пытались обзавестись самолетом, адекватным французскому «Ньюпору» и английскому «Папу», вплоть до попытки прямо скопировать самолет «Ньюпора». В августе 1916 года на фронте появился новый немецкий истребитель, созданный фирмой «Альбатрос Флюгцойгверке ГмбХ» в Йоганнистале. Над самолетом работало сразу трое инженеров: Телен, Шуберт и Гнедиг. Машина имела заводское обозначение L. 15 и армейское D.I. Самолет имел революционное по тому времени устройство. Фюзеляж имел работающую обшивку из фанеры. С точки зрения аэродинамики это был лучший истребитель 1916 года. Шестицилиндровый рядный двигатель «Мерседес» был почти полностью скрыт внутри фюзеляжа, наружу выступали только головки цилиндров. Самолет появился на фронте 3 сентября, и его появление мгновенно восстановило утраченный было паритет. По традиции новые самолеты давали для испытаний лучшим пилотам, чтобы те могли оценить качества машины. «Альбатрос D.I» получил Бёльке. и его мнение было положительным. Успели выпустить 50 самолетов D.1, как появился следующий самолет D.II (L.17). Истребитель «Альбатрос D.II» выпустили в количестве 275 экземпляров. Самолеты этого типа использовались в больших количествах с использованием коллективной тактики, что быстро вернуло германской авиации утраченные было позиции. Немецкие пилоты использовали тактику 1–4. когда четверо летчиков прикрывали одного аса. На «Альбатросе D.II» 28 октября 1916 года погиб лучший в то время германский ас капитан Освальд Бёльке. Но погиб он не в бою, а в катастрофе, столкнувшись в воздухе с соседнем в строю самолетом. Самолеты D.I и D.1I немного уступали французским и английским самолетам в маневренности, но заметно превосходили их в скорости и силе огня. Некоторое число истребителей D.I1 по лицензии изготовила фирма «ЛФГ» в Кошалине («ЛФГ D.I»), а 20 модифицированных машин для Австро-Венгрии изготовила фирма «Оффаг» в Винер-Нойштадт.

Самолет «Альбатрос D.II» представлял собой одноместный деревянный биплан. Фюзеляж состоял из четырех еловых лонжеронов, соединенных 14 фанерными шпангоутами. Каркас покрывался гнутыми на пару трехслойными фанерными листами работающей обшивки. Передняя часть фюзеляжа почти до кабины пилота покрывалась съемными алюминиевыми листами. Винт прикрывался коком, что в сочетании с плавными обводами фюзеляжа облагораживало аэродинамику самолета. В передней части фюзеляж имел почти круглое сечение, которое плавно переходило в овальное, а у хвоста борта были почти вертикальными. К задней кромке киля фюзеляж сходил на нет. Горизонтальный стабилизатор деревянный с матерчатой обшивкой, а киль вместе с сегментом под фюзеляжем обшит фанерой. Рули изготовлены из тонких стальных трубок и обтянуты материей. Аналогичную конструкцию имели элероны, установленные только на верхнем крыле. Крылья прямоугольные, почти одинакового размаха, деревянные с матерчатой обшивкой. Верхнее и нижнее крыло соединялись двумя параллельными распорками одинаковой длины. Над фюзеляжем верхнее крыло поддерживала структура из стальных трубок. На самолете D.II верхнее крыло опустили на 30 см, а заслонявшую обзор вперед поддерживающую структуру заменили заваленными наружу подпорками в форме буквы N. Самолет оснащался 6-цилиндровым рядным двигателем жидкостного охлаждения «Мерседес D.III» мощностью 118 кВт. Радиаторы типа Виндхофф, плоские, установлены по бортам фюзеляжа перед кабиной. Позднее на самолет ставили один радиатор типа «Тёвес-унд- Браун». Вооружение: два 7,92-мм пулемета «Шпандау» в фюзеляже по обе стороны от мотора. Пулеметы стреляли через диск винта с помощью синхронизатора системы Фоккер.
