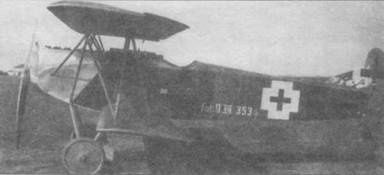

«Фоккер D. VII» № 353/18.

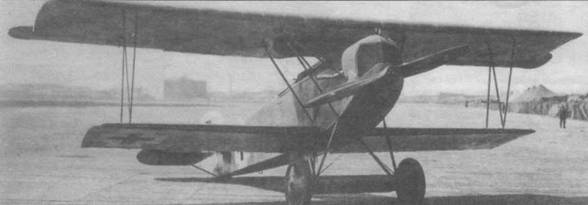

«Фоккер D.VII», выпущенный фирмой «ОАВ».

«Фоккер D.VII» представлял собой одноместный одномоторный биплан смешанной конструкции. Фюзеляж представлял собой ферму из стальных труб со стальными проволочными растяжками. Верхняя сторона фюзеляжа имеет выпуклую форму благодаря фанерному опрофилированию. Обшивка матерчатая. Капот оснащен съемными крышками из алюминиевого листа. Крылья свободнонесущие, высокого профиля, прямые, без возвышения. Крыло имеет деревянную двухлонжеронную конструкцию. До переднего лонжерона крыло обшито фанерой, дальше тканью. Вдоль задней кромки крыла пропущена стальная проволока. Элероны на верхнем крыле, сбалансированы аэродинамически. Верхнее крыло удерживается над фюзеляжем на треногах из стальных труб, образующих интегральную часть каркаса фюзеляжа. Крылья соединены между собой тонкими распорками в форме буквы N. Технологически верхнее и нижнее крыло представляли собой одну деталь. Нижнее крыло проходило через вырез в нижней части фюзеляжа, закрытый снизу металлическим листом. Хвостовое оперение из стальных труб, обшивка матерчатая. Самолет D.VII стал первым «Фоккером», оснащенным килем. Киль имел треугольную форму и был заклинен немного влево от оси фюзеляжа с целью скомпенсировать крутящий момент винта. Шасси с двумя стойками. Колеса с общей осью, закрытой аэродинамическим «крылом», увеличивающим несущую поверхность. Амортизатор из резинового шнура. Рядный 6-цилиндровый двигатель жидкостного охлаждения «Мерседес D.III» мощностью 117 кВт или «БМВ Па» мощностью 132 кВт. Два бензобака общей емкостью 90 л находились в фюзеляже. Радиатор лобовой, автомобильного типа. Винт деревянный двухлопастный. Вооружение два пулемета «Шпандау 08/ 15» калибра 7.92 мм, установленные на фюзеляже перед кабиной. Боекомплект 500 выстрелов на ствол.

Тактико-технические данные самолета «Фоккер D.VII» (БМВ На)

Сухая масса 700 кг

Взлетная масса 850 кг

Размах верхнего крыла 8.90 м

Размах нижнего крыла 7,01 м

Длина 6,95 м

Высота 2,85 м

Площадь крыла 20,5 м²

Макс. скорость на 1000 м 200 км/ч

Крейсерская скорость 180 км/ч

Время набора 1000 м 2,5 мин

Время набора 2000 м 4 мин

Время набора 5000 м 16 мин

Потолок 6400 м

Дальность 450 м

Время полета 1,7 ч

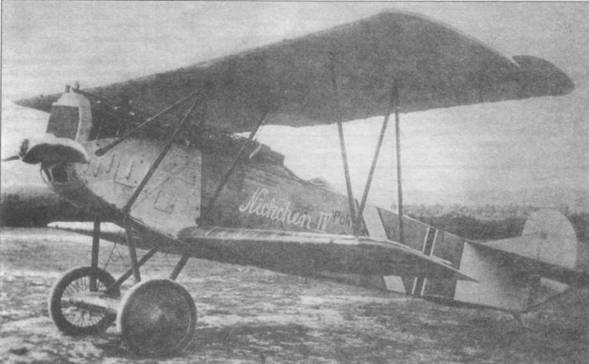

«Фоккер D. VII» Ms 527/18, выпущенный фирмой «ОАВ».

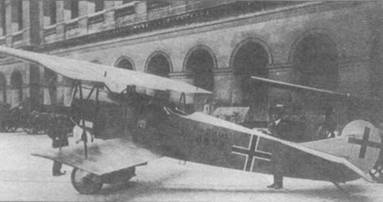

«Фоккер D.VII» № 6852/18, выпущенный фирмой «ОАВ». Самолет экспонировался на выставке трофейной техники в Париже в 1918 году.

В июне 1918 года состоялся очередной конкурс на создание истребителя. На этот раз Фоккер представил самолет, представлявший собой свободнонесущий верхнеплан с крылом высокого профиля. Именно этот самолет, обозначенный как E.V, выиграл конкурс. Конструкция принципиально не отличалась от предыдущих моделей: фюзеляж из стальных труб — с матерчатой обшивкой, крыло деревянное, обшитое фанерой. Подпорка крыла конструктивно походила на ту, что применялась на D.VII. В феврале 1918 года появились два прототипа: V26 и V28, которые отличались друг от друга двигателями и некоторыми деталями конструкции. Крыло имело довольно необычную для того времени конструкцию. Трапециевидной формы, размах 8,3 м, хорда в центральной части 1.5 м, на концах 1,05 м. Конструкция крыла деревянная, обшивка фанерная, толщиной 1,5 мм. Второй прототип (V28) облетали с различными ротационными двигателями: «Оберрусель Ur.II» и Ur.III, а также «Гёбель Goe.HI». В финал конкурса вышли «Фоккер V28» и биплан D.III фирмы «Сименс- Шукерт Верке». Фоккер уверенно победил, впечатлив всех своими характеристиками. Высоту 5000 м V28 набрал за 10,4 мин, а 6000 м — за 15,7 мин. Самолету присвоили обозначение E.V (Eindecker — моноплан). Сначала Фоккеру заказали пробную серию из 10 машин, затем последовал заказ на 100 истребителей, и, наконец, еще на 200. Первый E.V отправили на фронт 3 июля 1918 года. От прототипа он отличался округлыми законцовками крыла, что увеличило размах до 8,4 м. Незначительные изменения внесли также в конструкцию стоек крыла и шасси. 5 августа 1918 года первые самолеты получила Jasta 6. Но уже 17 августа первый самолет разбился в аварии, затем последовали еще две катастрофы. Погибло трое пилотов. Причина аварий была одна и та же — разрушение крыла. Все самолеты тут же «приземлили», а причины аварий расследовала техническая комиссия. Скоро выяснилось, что причинами аварий стали как недостаточное качество материалов (дерево, клей), так и некачественная сборка. Дело в том, что сборку крыльев поручили столярной фирме, которая до того занималась сборкой фортепиано. Уже 7 сентября было готово новое крыло усиленной конструкции, сборка которого проходила под личным контролем Райнгольда Платца. Разрешение продолжить выпуск самолета с усиленным крылом поступило 24 сентября, а 8 октября первый усовершенствованный самолет прибыл в Jasta 6. В ходе переделки обозначение самолета изменили на D.VIII. Крылья заменили на 139 самолетах. К 11 ноября на фронте действовало всего 80 «Фоккеров D.V1II», в том числе 38 с новым крылом. Из заказанных 335 машин успели собрать 289. Боевая карьера D.VIII оказалась очень короткой. На нем удалось одержать только одну победу, которую 17 августа 1918 года записал на свой боевой счет лейтенант Эмиль Рольфф из Jasta 6.

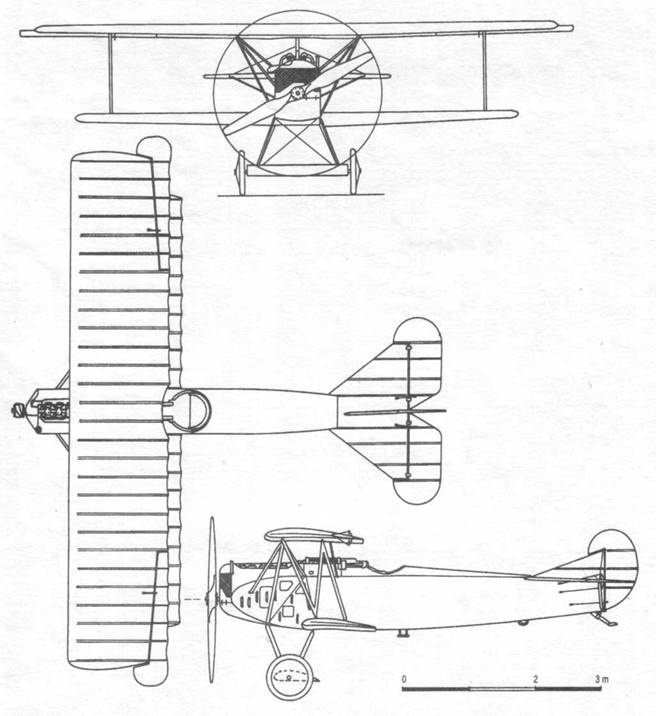

Fokker D. VII

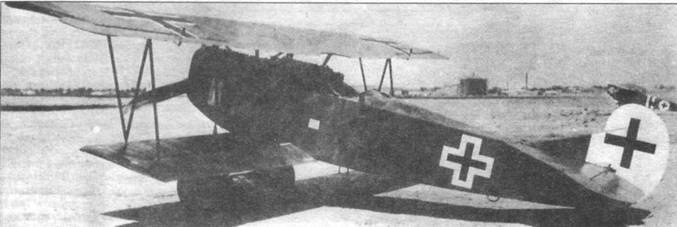

«Фоккер D. VI1F» № 461/18.

Уже через два дня Рольфф погиб, когда в полете его самолет потерял крыло. Самолет D.VIII оказался не слишком удачным самолетом, хотя будь у Фоккера больше времени, он, несомненно, смог бы довести машину до ума. «Фоккер D.VIII» положил начало новой линии самолетов-высокопланов. активно развивавшейся на протяжении 20-х годов. Это был одномоторный одноместный высокоплан смешанной конструкции. Фюзеляж сварен из стальных труб. Борта выпуклые от двигателя до кабины, дальше плоские. Верхняя сторона фюзеляжа выпуклая, с фанерной обшивкой. Борта и днище обшиты материей. Капот двигателя металлический. Крыло свободнонесущее, неделимое, деревянное, двухлонжеронное. обшивка фанерная. Элероны без компенсации. Шасси с двумя стойками, общей осью, закрытой профильным крылом. Амортизация колес и хвостового костыля резиновая. На серийный самолет ставили двигатель «Оберрусель Ur.ll» мощностью 81 кВт. Винт деревянный, двухлопастный. Вооружение — два пулемета «Шпандау 08/ 15» калибра 7,92 мм, боекомплект 500 выстрелов на ствол.
