Фюзеляж — делился на две части: переднюю броневую и заднюю смешанной либо цельнометаллической конструкции. Работающий бронекорпус закрывал всю переднюю часть фюзеляжа со всех сторон, заканчиваясь за кабиной пилота, хвостовая часть фюзеляжа опиралась на 16 шпангоутов (деревянных либо металлических), при чем шпангоуты 11, 14 и 15 были специально усилены, а так же на 12 стрингеров такой же конструкции. Задняя часть фюзеляжа была покрыта деревянным полумонококом толщиной 2–5 мм выклеенным из березового шпона и присоединялась к бронекорпусу при помощи крепежных болтов, в местах усиленных изнутри алюминиевыми листами. Броня выполняющая роль части конструкции была изготовлена из броневой стали в виде отдельных плит толщиной 4–6 мм, собираемых затем воедино. Только в передней части бронекорпуса, в которой размещался двигатель использовалась система подвижных и съемных плит, что однако не меняло того факта, что доступ к «внутренностям» бронекорпуса был необычайно сложным и нерациональным. Броня фюзеляжа защищала все главные элементы самолета: топливные баки, двигатель, радиаторы охлаждающей жидкости, а так же пилота. Сам нилот размешался в хорошо забронированной кабине, которая однако превращалась в смертельный капкан ввиду часто заклинивавшего, из-за деформации брони, фонаря кабины. Дополнительным недостатком такого бронирования кабины был очень плохой обзор, что было результатом использования для се бронирования стали, а не бронестекла. В противоположность пилоту, стрелок находился в почти не защищенной кабине под небронированным фонарем, открывавшимся на правый борт. Из-за того, что он ограничивал свободу движений, его модифицировали (прежде всего его открывание).

Оперение — имело смешанную конструкцию, так как киль «выраставший» из фюзеляжа был деревянный, а горизонтальные стабилизаторы металлическими. Па поздних сериях, когда конструкция фюзеляжа стала цельнометаллической, киль так же получил металлическую конструкцию. Рули имевшие либо деревянную, либо металлическую конструкцию были обтянуты полотном и оснащены триммерами тон же конструкции. На самом верху руля направления находился весовой компенсатор.

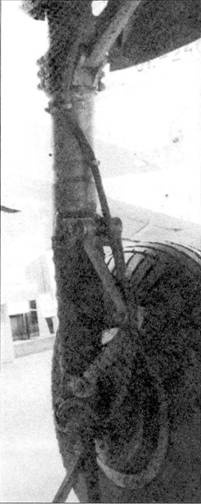

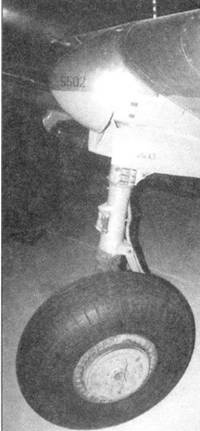

Стойка основного шасси Ил-10

Шасси — классическое, с хвостовым колесом. Передние стойки — двойные с гидропневматической амортизацией, убирающиеся с помощью пневмосистемы. На первых сериях колеса основных стоек имели размеры 800x260 мм, заднее колесо 300х120мм, на поздних сериях двухместных Илов соответственно 888x260 мм и 400x150 мм.

Двигатель — АМ-38, V-образный, 12-ти цилиндровый, жидкостного охлаждения, развивал мощность 1600 кВт. а в варианте АМ-38Ф — 1700 кВт. Моторесурс: максимальный около 150 часов при правильной эксплуатации.

Системы — пневматическая служила для запуска двигателя, работы закрылков и складывания основных стоек шасси. Пусковой баллон имел давление 50 атм., а другой, предназначенный для обслуживания закрылков и уборки шасси — 150 атм. Давления в пусковом баллоне хватало только для однократного запуска двигателя, поэтому во время полета его функции выполнял компрессор ЛК-50, приводимый от двигателя. В критических ситуациях существовала возможность использовать пусковой баллон для привода закрылков и стоек шасси. Если бы и это не сработало, то можно было выпустить стойки вручную. Электрическая система с напряжением 24 В запитывалась от аккумулятора 12-А-10 емкостью 10 А/час. и служила источником энергии для строевых огней, посадочной фары в левом крыле и радиостанции. Электрическая сеть — однопроводная. На поздних сериях к ней был подключен так же радиополукомпас, антенна которого располагалась перед килем. С начала войны Ил-2 летали в основном без радиостанции и только с 1942 г. началась установка РСИ-4 на машинах командиров и радиоприемников на остальных. К концу войны радиостанция стала стандартным оборудованием, причем часть из них была уже новой конструкции — РСИ-6. В состав топливной системы входили два, а позже три бака, располагавшиеся перед, под и за кабиной пилота. Главный бак вмешал 350 л топлива, а остальные 540 л.

Вооружение — стандартное вооружение двухместного самолета состояло из двух пулеметов ШКАС 7,62 мм с 750-1000 патронами на ствол (в зависимости от производственной серии) и двух пушек ВЯ-23 калибра 23 мм, имеющих боезапас 300–360 снарядов на пушку, установленных внутри крыльев, а так же одного пулемета УБТ — 12.7 мм с запасом в 150 штук патронов, в кабине заднего стрелка. На первых моделях Ила, с лета 1941 г. в крыльях устанавливались две пушки ШВАК калибра 20 мм с боезапасом по 200 снарядов на ствол. Пулемет ШКАС имел массу 10 кг, скорострельность 1880 выстр./ мин, а начальная скорость вылетающих из него пуль составляла 825 м/с. Пушка ШВАК имела массу 45 кг, а начальная скорость снарядов составляла 800 м/с, пушка ВЯ была тяжелее на 21 кг, начальная скорость се снаряда — 900 м/с. Бронебойные снаряды пушки ВЯ-23 могли пробить броню толщиной 25 мм на дистанции 400 м. Пулемет УБТ имел массу 21,5 кг. скорострельность 1000 выстр./мин., и начальную скорость пули 860 м/с.

Стандартное подвесное вооружение состояло из 400–600 кг различных бомб (от 2.5 кг до 250 кг), а так же 4–8 ракет РС-82. PC-132 (во время кризиса зимы 1941/42 гг. применялись и М-13 использовавшиеся частями Гвардейских минометов). Максимальная масса всего подвесного вооружения (ракеты и бомбы) не могла быть больше чем 800 кг. так после этого самолет становился уже опасным в полете, но даже при стандартной полной загрузке (бомбами, ракетами и снарядами) возникали серьезные трудности в управлении самолетом. Наиболее часто использовали осколочные бомбы (АОБ — авиационная осколочная бомба, особенно вначале войны), а так же осколочно-фугасные (ОФАБ), фугасные (ФАБ), бронебойные (ПТАБ- противотанковая авиа…), фосфорные (очень сложные и применении, так как их надо было сбрасывать с высоты около 25 м, что бы фосфор не испарился в воздухе во время падения бомбы — из-за того, что она была сброшена со слишком большой высоты — либо не расплескался во все стороны не причинив большого вреда и не повредил собственный самолет — из-за того, что сброс был произведен на слишком малой высоте) и зажигательные А3-2 (A3 авиационная зажигательная со смесью КС (керосиновая смесь)). Последняя была так же сложна в использовании как и фосфорная, однако в отличии от фосфорной бомбы АЗ-2 была выполнена в виде кассеты наполненной 30 круглыми бомбочками с КС (по четыре кассеты на Ил-2) и подвешивалась во внутренние бомбоотсеки, тогда как фосфорные бомбы были аналогом топливных баков наполненных чрезвычайно огнеопасным, гранулированным фосфором и подвешивались под крыльями. Обе бомбы были опасны для экипажа, так как в случае вражеского попадания их содержимое выплескивалось на самолет и сжигало его деревянные части. Использовались бомбы четырех калибров: 2,5, 50, 100, 250 кг. Наиболее часто применялись 100 кг бомбы, но широко использовались и самые мелкие из них массой 2,5 кг. В начале войны они повсеместно применялись как противопехотные, но с 1943 г. в этих бомбах разместили 1,5 кг кумулятивный заряд предназначавшийся для борьбы с ганками. Они имели обозначение ПТАБ — 2.5 — 1,5 (а не наоборот (!) 1,5 — 2.5), что означало — в 2.5 кг бомбе имеется 1,5 кг заряд. Очень интересен тот факт, что эти бомбы загружались в бомбоотсеки поодиночке и это занимало у оружейников до 30 мин. Летчики называли их «капустой».
