Самолеты Ил-10 окрашивались сверху темно зеленым, а снизу светло голубым, теми же красками которые использовались для Ил-2. Информация о камуфлированных Ил-10 практически отсутствуем, за исключением венгерских самолетов (например самолет с кодом G2).

Описание цветов:

Зеленый (обозначение по каталогу производителя 741.760) — темно-зеленный с небольшой добавкой коричневого, в результате чего это был цвет оливкового оттенка. В тексте использовано название темно-зеленый.

Голубой (обозн. кат. 952.953) — голубой из семейства светло-голубых, но более темный и более голубой чем его аналоги в английской и немецкой авиации. В тексте использовано название светло голубой (лазурный). Оба этих цвета были из семейства нитроэмалей и давали полублестящий эффект на металлических поверхностях и полуматовый на деревянных либо полотняных. Их использовали с начала войны до истощения запасов, после чего стали применяться следующие цвета:

Защитный (обозн. кат. 736.737) — светло зелено-оливковый. Летчики сравнивали его с цветом коричневатой листвы или травы. Это был цвет светло-зеленый с примесью цвета из семейства светло-коричневых.

Серо-зеленый (обозн. кат. 749.750) — черно-зеленый с шаровым оттенком; этот цвет на архивных снимках очень часто производил впечатление черного.

Для такого сочетания красок использовался цвет светло-голубой (лазурный) на нижних поверхностях.

Для трехцветного камуфляжа были созданы следующие цвета:

Светло-голубой (обозн. кат. 938.957. войсковое обозначение АМТ-7) — светло-голубой, похожий на немецкий RLM 65, однако с легким серым оттенком, заметно светлое чем светло-голубой (лазурный).

Темно серо-голубой (обозн. кат.820.82, войск, обозн. АМТ-12) — темно-серый с голубым (синим) оттенком. В тексте использовано название темно-серый.

Зеленый (обозн. кат.741.760. войск, обозн. АМТ-4) — темно-зеленый с небольшой добавкой коричневого, в результате чего это был цвет оливкового оттенка. В тексте использовано название темно-зеленый. По сравнению со своим предвоенным аналогом это была уже матовая краска, как и остальные краски этого периода. В советских источниках обозначается как грязно зеленый. В тексте использовано название темно-зеленый.

Желто-землистый (обозн. кат.209.210, войск, обозн. АМТ-1) — темно-песчаный. Использовался вместе с темно-коричневым в двухцветном камуфляже. В тексте использовано название песчаный Темно-коричневый (обозн. кат.666.667) — вероятнее всего цвет близкий к шоколадном).

Опознавательные знаки, цифры и другие элементы выполнялись цветами:

Красный (обозн. кат.009.011) — нормальный красный, однако наносимый на темную поверхность приобретал несколько коричневатый оттенок.

Белый (обозн. кат.802.803) — с очень легким желтым опенком.

Желтый (обозн. кат.220.221) — светло-желтый.

Темно-серый (обозн. кат.824.827) — оттенок между темно-серым и серым с легким темно зеленым оттенком: применялся для окраски внутренних поверхностей.

Голубой (обозн. кат.415.416) — обыкновенный голубой.

Ил-2 имел шесть красных звезд с тонкой черной каемкой, которую в 1942 г. часто не рисовали. Позднее, с начала 1943 г. звезды получили двойную окантовку (сначала белая, а за ней красная). Звезды рисовали на нижней стороне крыла, на обеих сторонах фюзеляжа и киля. Около них на руле направления или фюзеляже наносился номер самолета который информировал о принадлежности к данному полку в дивизии (каждый полк имел выделенные ему цифры, например от I до 40, следующий от 41 до 80 и т. д.). а так же идентифицировавшей данный самолет в полку. Самолеты командиров эскадрилий часто обозначались белыми полосами вокруг хвоста, для первой эскадрильи — одна, для второй — две, для третьей — три (возможны были полосы в цветах эскадрильи). В более поздний период от этого отказались и полосы стали использовать как идентификационные знаки дивизий либо корпусов. В этой ситуации их наносили в разном стиле и различными цветами на фюзеляже либо на киле. Обозначения дополнялись личными значками пилотов пли полков либо изображениями наград и орденов полученных частью или пилотом.

Гвардейские части имели изображение гвардейского значка. Очень часто на фюзеляжах наносились патриотические надписи.

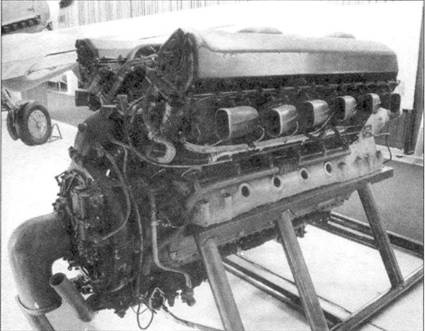

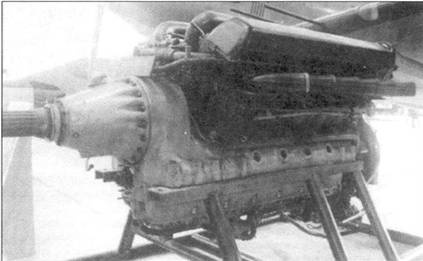

Двигатель М-42

Штурмовик Ил-2 был одно- или двухместным низкопланом, смешанной или однородной конструкции, первоначально деревянно-металлической со смешанной металлическо- фанерно- полотняной обшивкой, позднее цельнометаллической с металлическо — полотняной (рули) обшивкой.

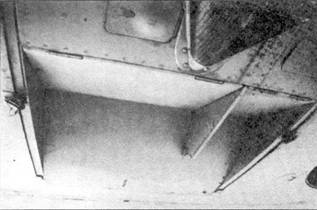

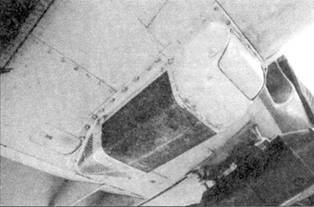

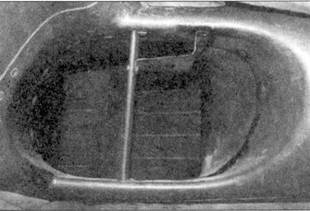

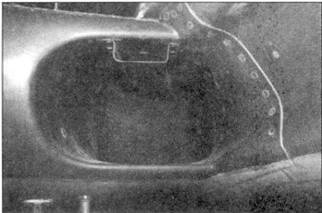

Крылья — обычного профиля «Кларк UN», трапециевидные отклоненные вверх на 3’55", состояли из грех частей (две консоли и центроплан), смешанной либо однородной конструкции и различной стреловидности. В случае крыльев деревянной конструкции, их обшивка была выполнена из фанеры толщиной 2–4 мм, в случае металлических — дюралюминиевых листов толщиной 1–2 мм. Крылья прототипа имели небольшую стреловидность, увеличенную на первых серийных экземплярах до 50 (Ил-2 «плоский»), а затем доведенную до 150 в 1943/1944 гг. (Ил-2 «со стрелкой») благодаря чему была улучшена устойчивость самолета. Конструкция крыльев была двухлонжеронной с работающим кессоном, и обшивкой опирающейся на 21 нервюру. На 49 % размаха (крыльев и центроплана) размещались закрылки, а большую часть остальной длины крыльев занимали элероны (46 %) оснащенные триммерами. На первых сериях, примерно до конца 1941 г., применялись весовые компенсаторы элеронов. В центроплане были размешены бомбоотсеки, а по краям от них находились гондолы ниш шасси. Вооружение размешалось в отъемных частях крыльев, а в правой части центроплана, почти у фюзеляжа находился заборник воздуха в карбюратор, с фильтром, который устанавливался с 1942 г. На концах крыльев размешались позиционные огни, которые однако были установлены не на самых их концах, а примерно посередине их законцовок с верхней и нижней стороны (так. что обе лампочки находились на одной линии). Справа — зеленые, слева — красные.
