Все изменения, внесенные в конструкцию «Густава», до тройного триммера включительно, стали стандартными особенностями конструкции «Конрада». От поздних «Густавов» «Конрад» отличался следующими деталями: незначительно измененная топливная система с горловиной у кабины, кислородный баллон перенесен в правое крыло, отсутствует мачта антенны и небольшой выступ для антенны на киле. В отличие от Me 109G «Конрады» имели только две горловины на правом борту фюзеляжа. Одна из них находилась у кабины, а другая — ближе к хвосту. Ближняя горловина предназначалась для заполнения 3-литрового стартового бака, а вторая — для заполнения ускорителя MW 50. У «Конрадов» вторая горловина находилась на первом сегменте фюзеляжа, в то время как у «Густавов» — на втором. Это объяснялось тем, что ускоритель MW 50 был смещен вперед. Благодаря этой мере улучшилась балансировка самолета, приблизившаяся к той, что наблюдалась на «Фридрихе».

Можно утверждать, что Me 109K-4 стал последней модификацией «мессера». Некоторые источники, правда упоминают о том, что в начале 1945 года начался выпуск «тяжелого» K-6, вооруженного двумя 30-мм пушками MK 108 с боекомплектом 40 выстрелов на ствол, однако не известно ни об одном таком самолете. Прототип «Конрада-6» был создан в сентябре 1944 года на базе серийного K-4. Машину передали в Тарневиц для испытаний. Испытания длились до февраля 1945 года. Машина получила отрицательную оценку. В конце февраля истребитель передали в 1 Fl.Div., действующую на Восточном фронте, для испытаний в боевых условиях, после чего следы машины теряются. Но судьба этой машины была предрешена еще до ее создания. К осени 1944 года люфтваффе уже не мечтало о создании каких-то специальных самолетов. Германии требовалось много стандартных истребителей, технологичных, дешевых в производстве. Любые переналадки сборочных линий неизбежно сказались бы на темпах производства, что было совершенно неприемлемо. В марте 1945 года выпуск самолетов в Германии был прекращен, последние машины собрали в первых числах апреля. Несомненно, выпуск «Конрада-6» просто бы не успели наладить, поскольку в феврале он еще не закончил испытаний. Дополнительным доказательством против серийного выпуска Me 109K-6 служит тот факт, что на многочисленных фотографиях, запечатлевших сотни брошенных, разбитых и захваченных немецких самолетов не видно ни одной машины этого типа. Трофейные команды и разведывательные службы всех государств антигитлеровской коалиции, прочесавшие освобожденную территорию Рейха, также не отметили существования у противника такой машины.

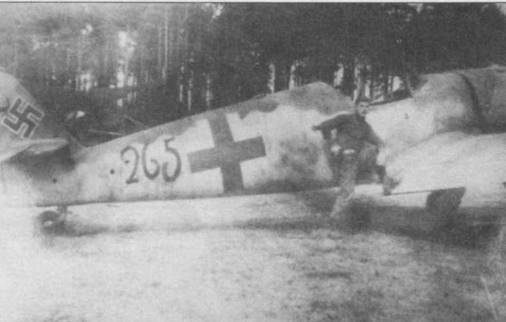

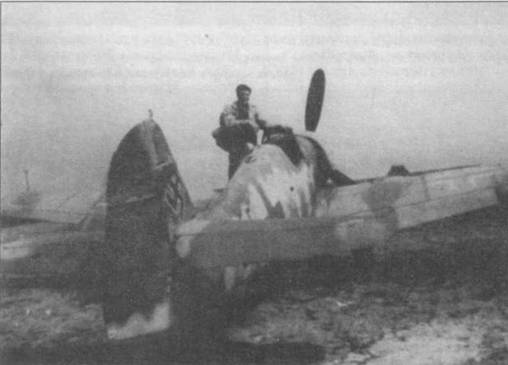

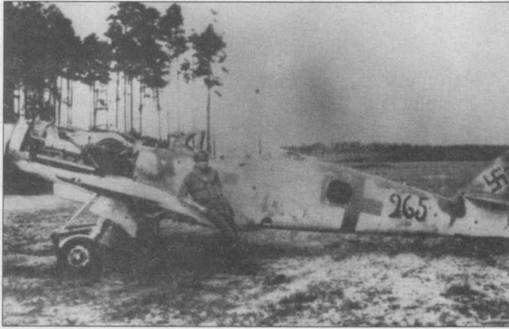

Три снимка K-4, захваченного американцами в Амберге, Германия. Черное число 265 на фюзеляже означает последние три цифры серийного номера W.Nr. 334265. К конц)' войны от четырехзначных бортовых кодов отказались. Камуфляж 81/82. Диски шасси не окрашены. В отличие от большинства «Густавов» и «Конрадов», у которых на обтекателе втулки винта изображалась спираль, у этого самолета обтекатель разделен на цветные сегменты. Кроме того, этот самолет принадлежит к числу немногих «Конрадов» с короткой стойкой хвостового шасси.

Кроме того, в литературе иногда сообщается о самолетах K-8, K-10, K-12 и K-14. По известным материалам, и по аналогии с Me 109G-8 считают, что самолет K-8 должен был представлять собой разведывательную модификацию «Конрада», оснащенную фотокамерами Rb 50/30 или Rb 70/30, радиостанцией FuG 16ZS и не нести пулеметов MG 131. Его вооружение должно было состоять из пушки MK 103 в фюзеляже и двух пушек MK 108 под крыльями (или двух MG 151/ 20). В действительности точно не известно, каким самолетом должен был стать «Конрад-8». Можно предположить, что этот истребитель представлял собой дальнейшее развитие тяжелого истребителя, у которого в фюзеляже вместо MK 108 предполагалось поставить длинноствольную пушку MK 103 с боекомплектом 85 выстрелов. Набросок такого самолета был сделан 23 июня 1944 года. Фотокамеры на изображенном истребителе отсутствовали. Возможно, что камерами планировали оснастить вариант самолета Me 109K-8/R2. В пользу этого предположения говорит тот факт, что разведывательный «Густав» Me 109G-8 возник на базе стандартной машины G-4. Кроме того, «Конрад-8» мог бы предназначаться на должность тактического разведчика. Тогда его должны были оборудовать двумя малыми фотокамерами Rb 12,5x20, устанавливаемыми в третьем сегменте фюзеляжа. Но и это оборудование на эскизе не отмечено. Эскиз не представлял собой официальной документации на новый самолет, а был лишь проектом конструкторского бюро, предназначенным для использования при переговорах с представителями RLM. На эскизе предусмотрено использование фотопулемета. Таким образом, перед нами два равновероятных варианта: это или разведчик или тяжелый истребитель. В любом случае, машина не вышла за стадию предварительных набросков.

Если роль K-8 вызывает споры, то истребитель K-10 представлял собой дальнейшее развитие K-4. От предшественника самолет отличался только тем, что в его крыльях отсутствовало вооружение, а пушка MK 108 заменялась MK 103. Пушка MK 103 при том же калибре 30 мм имела более длинный ствол и могла поражать даже довольно тяжелую бронетехнику. Благодаря длинному стволу снаряды имели лучшую кучность, что также благоприятно сказывалось на стрельбе по самолетам. Но у пушки были и серьезные недостатки. Она весила почти в три раза больше, чем MK 108, имела на треть меньшую скорострельность и ограниченный боекомплект. Словом, замену можно охарактеризовать коротко: «шило на мыло».

Следующий вариант — Me 109K-12 — представлял собой учебный самолет, который также остался на бумаге.

Наибольший интерес представляет Me 109K-14 — высотный истребитель. Машину предполагалось оснастить двигателем DB 605L с пропеллером VDM 9-12199 с четырьмя узкими лопастями. Такой винт испытывали в январе 1945 года одновременно с двумя другими винтами: VDM 9-12199.10 и VDM 9-17018.10. Эти два винта имели по две узкие лопасти и предназначались для установки на самолеты с DB 605D. Двигатель DB 605L представлял собой развитие мотора DB 605E, который, в свою очередь, был модификацией DB 605D, приспособленной под четырехлопастный винт.

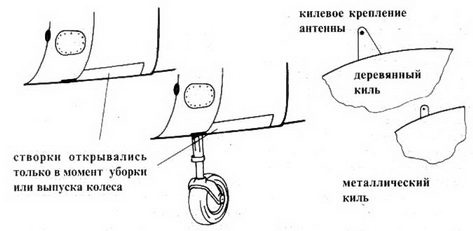

G-10

K-4

хвостовое колесо K-4

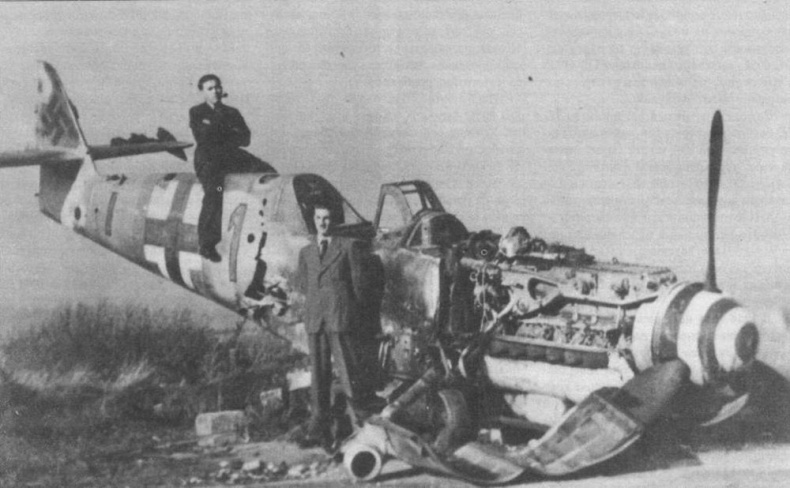

JG 27 располагал самыми разными вариантами «Густавов» и «Конрадов». Этот самолет «желтая 1» из IU./JG 27 был сбит англичанами в мае 1945 года. Широкая зеленая полоса быстрой идентификации. Капот сорвало и виден увеличенный наддув, характерный для двигателей DB 605.
