Cтраница 37

На плане второго этажа (рис. 92) видно, что амбразуры пушек расположены таким образом, чтобы можно было держать куртины под перекрестным огнем. На рис. 93 приводится разрез этого бульвара (башни), на вершине которого можно было установить барбетную батарею. Мы приводим план (рис. 94) еще одной башни (бастиона) Лангра, которая, как и вышеописанный бульвар, была сооружена в начале XVI века. Эта башня, построенная на крутом склоне, является самым настоящим бастионом, ибо на каждом ее этаже можно было разместить до пяти орудий. От точки С мы спускаемся по лестнице с четырьмя пролетами. Перед амбразурами Е, F, G также имеются ступеньки, что позволяет этим амбразурам располагаться снаружи на одном уровне над поверхностью земли. Лестница широкая и не крутая – по ней легко можно было поднять или спустить пушки. Стены башни были очень толстыми (около 21 фута – 6,4 м), чтобы противостоять артиллерии врага.

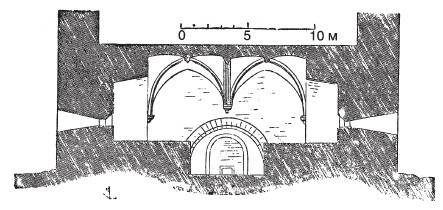

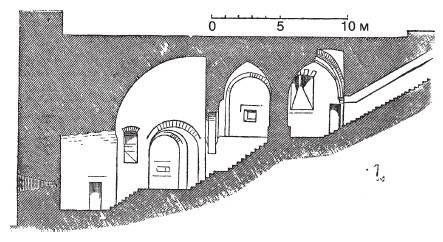

Первый пролет стены поддерживается четырьмя сводами, опирающимися на одну колонну; арка, соединяющая два конца поперечной стены, делит зал на две части. Вторая часть имеет крестовый свод (см. продольный разрез этой башни-бастиона по линии CD (рис. 95) и поперечный (рис. 96) – по линии AB плана).

Амбразуры F и G (рис. 94) снаружи закрывались ставнями, а пороховые газы выходили через вентиляционные отверстия Н. В двух небольших помещениях I, вероятно, хранился порох. Эта башня изначально имела наверху боевую платформу и парапет с бойницами, позади которого можно было расположить пушки или аркебузеров, однако эта часть башни уже давно перестроена. Барбетная батарея, расположенная на крыше, возвышалась над парапетом прилегающих куртин примерно на метр – еще один пример живучести средневековых традиций, согласно которым башни должны были всегда быть выше стен ^[84].

Неуверенность и колебания архитекторов в первый период существования артиллерии породили огромное разнообразие защитных средств, описать которые просто невозможно. Тем не менее следует отметить, что стройная система фортификаций, сложившаяся с 1300 по 1400 год и достигшая к тому времени совершенства, оказалась совершенно непригодной для защиты крепостей от артиллерии, и поиски новых средств продолжались до XVII века. Феодальные традиции так прочно въелись в умы военных инженеров, что они никак не могли от них отказаться и находились под их влиянием еще долго после того, как неспособность средневековой системы укреплений противостоять артиллерийскому огню сделалась очевидной всем. Поэтому нет ничего удивительного в том, что даже в XVI веке мы встречаем машикули в сочетании с крытыми батареями, хотя против пушек машикули были совершенно бесполезны. Итак, со времен Карла VIII (1470, король 1483–1498) до эпохи Франциска I (1494, король 1515–1547) города и замки не могли устоять перед армиями, имевшими артиллерию, и в течение этого периода не было ни одной длительной осады, которыми были так богаты XII, XIII и XIV века. Военные инженеры делали все, чтобы приспособить старую систему фортификаций к новым способам нападения и защиты – они сооружали новые укрепления перед старыми стенами или, как в Лангре, сносили слабые участки обороны и на их месте возводили массивные круглые или квадратные башни, в которых устанавливались пушки. В конце XV века инженеры размещали орудия в открытых помещениях на первом этаже башен, оставляя верхние этажи башен и куртин лучникам, арбалетчикам и аркебузерам. До нашего времени дошло большое число подобных башен. Мы приводим в этой книге (рис. 94, 95, 96) планы башен Лангра, но их верхние участки не сохранились и не могут считаться удачным примером, поэтому мы хотим рассказать о квадратной башне, пристроенной к укреплениям (очень древним) Пюи-Сен-Фрон в Перигё. Она была реконструирована с таким расчетом, чтобы на ее первом этаже ^[85] можно было разместить пушки, которые держали бы под обстрелом реку, ее берег и одну из двух куртин.

Первый этаж, небольшого размера (рис. 97), имеет четыре амбразуры для небольших пушек, не считая бойницы во втором от берега реки углу.

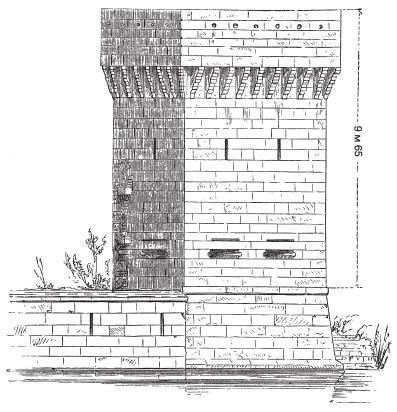

Это помещение с низким потолком могло вместить всего две пушки (которые приходилось перетаскивать от одной амбразуры к другой, в зависимости от того, откуда приближался враг). Оно имело мощный цилиндрический свод, непробиваемый для каменных ядер. Амбразуры для пушек (рис. 98) расположены горизонтально – в них могло пролететь ядро и больше ничего. Горизонтальные щели над ними служили для прицеливания и выхода пороховых газов. На второй этаж вела прямая лестница. В стенах этого этажа были проделаны бойницы для арбалетов и аркебуз, а в верхней части башни имелись машикули и парапет без бойниц, но с круглыми отверстиями, куда вставляли стволы небольших кулеврин и ручных аркебуз. Это было довольно слабое укрепление, и враг легко мог найти такое положение, в котором он оказывался вне досягаемости артиллерийского огня защитников. Вскоре обнаружилось, что, во-первых, эти батареи, установленные в небольших помещениях и имевшие подобные амбразуры (которые позволяли вести огонь только под острым углом), не могли достать орудия противника и не наносили ему серьезного ущерба. Во-вторых, стало понятно, что необходимо разработать общую систему фланговых укреплений, соответствующих новым способам осады и штурма крепостей.

В конце XV – начале XVI века предпринимались попытки размещения орудий на одном уровне с атакующим врагом. В этой связи хотелось бы рассказать о прекрасной крепости Шаффхаузен (Северная Швейцария). Она имела совершенную систему фортификаций, можно сказать, выдающуюся по меркам своего времени, которая к тому же прекрасно сохранилась. Впрочем, для того, чтобы оценить ее по достоинству, необходимо описать место, на котором расположена эта крепость. Вытекая из Боденского озера, Рейн течет на запад, через озеро Унтерзе, затем мимо Штайн-ам-Райн (на правом берегу); достигая Шаффхаузена, река неожиданно поворачивает на юг и течет так до самого Кайзерстула. Этот поворот вызван тем, что на пути реки встают южные отроги Швабского Альба, которые ей приходится огибать. Штайн-ам-Райн, Шаффхаузен и Кайзерстул расположены по углам равностороннего треугольника, из которых Шаффхаузен стоит на его вершине. Очень важно было укрепить именно этот угол, поскольку он защищает дорогу, ведущую в глубь Швейцарии, а также потому, что на левом берегу реки (находящемся внутри треугольника) возвышаются скалы, которые огибает река. В случае войны враг попытался бы поскорее захватить обе стороны треугольника и форсировать реку в том месте, где она делает поворот. Зная, как много поставлено на карту, швейцарцы сделали вот что: они соединили берега Рейна и обе части города Шаффхаузен мостом, а на правом берегу построили небольшую крепость, державшую под прицелом реку. От цитадели к Рейну шли две стены с несколькими башнями. Эти две стены образуют треугольник, нечто вроде предмостного укрепления, которое держали под прицелом крепостные пушки. На рис. 99 мы приводим общий вид этих укреплений, которые будут подробно описаны ниже.
