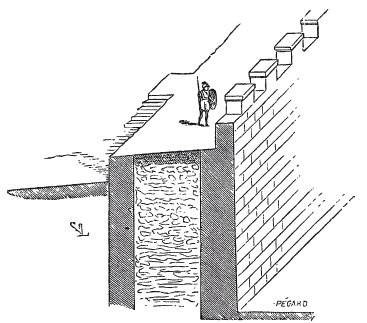

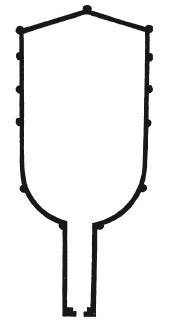

На плане крепости Фамарс в Бельгии (которая описана в «Истории бельгийской архитектуры»), приведенном в нашей книге на рис. 4, хорошо видно, что ее очертания сильно отличаются от обычной конфигурации римских укреплений. Правда, эта крепость была построена не раньше III века н. э. Что касается стен, которые римляне обычно возводили вокруг своих городов, то они состояли из двух параллельных каменных стенок, отстоящих друг от друга на расстоянии 20 футов (6 м). Пространство между ними заполняли землей, которую брали из рвов, и камнями, и все это хорошо утрамбовывали. Наверху делался парапет, который слегка наклоняли в сторону города для стока дождевых вод. Внешняя стена, возвышавшаяся над парапетом, была очень массивной и имела бойницы, а внутренняя только слегка возвышалась над поверхностью земли в крепости. Здесь были сделаны лестницы и наклонные спуски, по которым воины поднимались на парапет (рис. 5).

Нарбонский замок в Тулузе, игравший очень важную роль в истории этого города со времен вестготов (V – нач. VI в.) до XIV века, был построен по классическому образцу. Он состоял из «двух массивных башен, из которых одна стояла с южной стороны, а другая – с северной, построенных из кирпичей из обожженной глины, гальки и известняка. Их стены были обложены огромными камнями, скрепленными между собой известковым раствором и железными пластинами, залитыми свинцом. Замок возвышался над землей более чем на 30 фатомов (54 м); его южная башня имела ворота и два кирпичных свода, доходившие до самого верха; в северной башне и на Пляс-дю-Сален тоже имелись ворота. Через ворота на площади раньше можно было пройти в город, поверхность грунта в котором с тех пор поднялась на 12 футов (3,5 м). Между этими двумя башнями виднелась квадратная башня. Обе башни были заполнены землей, которую брали, когда копали ров, если верить Гильому де Пуилорне, который пишет, что Симон де Монфор велел вырыть ров и заполнить башни землей по самую крышу» ^[5].

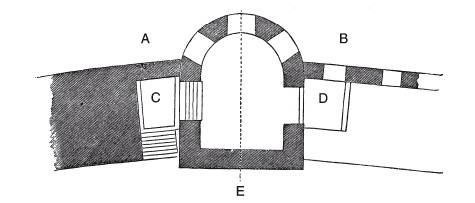

Вестготские укрепления города Каркасон, сохранившиеся до наших дней, имеют то же строение, что и укрепления, описанные Вегецием. Уровень грунта в городе гораздо выше окружающей местности и достигает почти самых парапетов. Куртины, имеющие большую толщину, выложены слоями небольших камней кубической формы, которые чередуются со слоями кирпича, а промежуток между внешней и внутренней стенами заполнен не землей, а булыжником, залитым известковым раствором. Над куртинами возвышались башни, каждая из которых в случае прорыва осаждающих через стену превращалась в отдельный, независимый форт. С внешней стороны башни имели полукруглую форму, с внутренней – квадратную, а стояли башни на квадратном фундаменте. На рис. 6 приведен план одной такой башни с прилегающей к ней куртиной. На рис. А изображен план первого этажа, а на рис. В – второго.

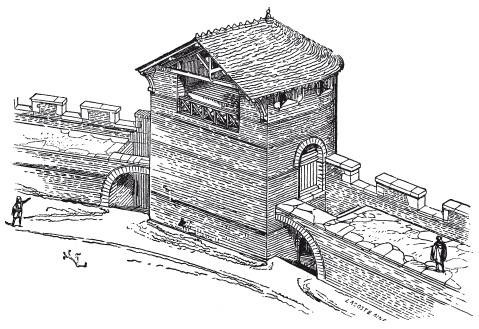

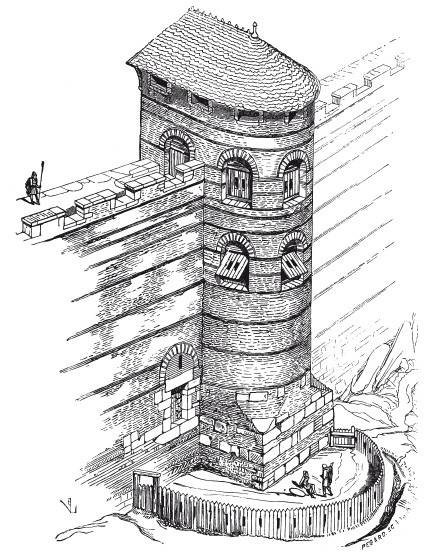

Мы видим, что в передней части ворот сделаны две выемки, С и D. Когда мосты над ними поднимались, связь башни с городом и парапетом полностью прерывалась. Со второго этажа башни на боевую площадку с бойницами можно было подняться по деревянной лестнице, расположенной внутри помещения у плоской стены. С внешней стороны крепости уровень земли находился гораздо ниже первого этажа башни и уровня земли внутри крепости (куда можно было спуститься по лестнице, насчитывавшей всего десять – пятнадцать ступенек). На рис. 7 показана башня и прилегающие к ней участки стен с внутренней стороны (обращенной к городу) без подъемных мостов. Боевая площадка наверху башни защищена крышей и открыта в сторону крепости, что позволяло ее защитникам видеть, что там происходит, а также поднимать камни и другие метательные снаряды с помощью веревок и шкивов ^[6]. На рис. 8 изображена та же самая башня с внешней стороны, мы добавили сюда еще и боковую дверь ^[7] (потерну, лат. posterula), которая располагалась на приличной высоте над землей. Для того чтобы добраться до потерны, надо было иметь обыкновенную или веревочную лестницу. Доступ к двери защищал, по обычаю того времени, частокол или барьер. Подобную защиту имели все ворота и боковые дверцы крепостей.

В соответствии с традициями римского военного зодчества крепостные стены города в Средние века окружали замок или, по крайней мере, форт, с которого можно было вести наблюдение за прилегающей местностью. В самом замке располагалось сооружение, которое укрепляли сильнее всех остальных его частей, – донжон. Средневековые города часто имели несколько крепостных стен – одно кольцо внутри другого. В других случаях собственно город, расположенный на высоком холме, имел мощные стены, а вокруг него располагались слободы (или предместья). Их обносили стенами с башнями, простыми земляными валами или частоколом, перед которыми тянулся ров.

Для постройки города римляне, если позволяли условия местности, выбирали высокий холм на берегу реки. Если у основания холма с противоположной от реки стороны тянулся глубокий овраг, то место для города считалось идеальным. На рис. 9, для лучшего понимания этого принципа, мы приводим вид римского города, отвечавшего всем этим требованиям, с высоты птичьего полета.
