Нет сомнений, что барбиканы считались очень важными звеньями в системе обороны, поскольку именно отсюда осажденные совершали свои вылазки. С этой точки зрения барбикан Каркасона представляет очень большой интерес (рис. 17). Построенный у подножия холма, на котором стоял замок, он позволял его защитникам сообщаться с берегом реки Од, заставляя нападающих держаться подальше от стен замка. Он был достаточно велик, чтобы вместить от 1500 до 1800 пехотинцев, не считая тех, кто охранял его стены, что позволяло сконцентрировать значительные силы, которые могли, совершив стремительную вылазку, сбросить противника в реку. Барбикан замка полностью закрывал собой ворота, В, поскольку склоны холма, на котором они стояли, были обращены в сторону открытой местности. Эти склоны, Е, справа и слева защищены стенами с бойницами. Они прерываются стенами заслона с амбразурами, и все это сооружение, поднимавшееся по крутому склону к куртинам замка, защищалось по всей длине башней и двумя верхними куртинами. Если бы осаждающим удалось подняться на вершину первого склона, им пришлось бы идти в обход в сторону Е', подвергаясь обстрелу с фланга; в F они наткнулись бы на укрепленный парапет, а дальше – на хорошо защищенные ворота с бойницами. Если бы осаждавшим удалось овладеть этими воротами, то им пришлось бы идти вдоль парапета с бойницами, штурмовать барьер, а затем неожиданно повернуть, после чего они оказывались перед вторыми воротами G, где попадали под перекрестный обстрел. Взяв эти ворота, враги оказывались перед мощными, хорошо защищенными сооружениями, состоявшими из длинного прохода, над которым возвышалась двухэтажная постройка. Им пришлось бы идти по этому проходу. Второй этаж, представлявший собой деревянное сооружение с амбразурами по всей длине прохода, защищал последние ворота, третий сообщался с парапетом, имевшим бойницы, одна часть которых смотрела в сторону внешнего края склонов, а другая – на проход. Второй этаж сообщался с парапетом внешних стен листов с помощью маленькой дверцы. Если бы нападающим удалось овладеть этим этажом, то, поднявшись по лестнице, они оказались бы в ловушке. После того как за ними закрылась дверца, они попали бы под обстрел метательными снарядами, летевшими из амбразур третьего этажа. Кроме того, защитники, засевшие в точке Н, то есть у противоположного от входа конца, перерубив опору части пола, сделали бы отход нападающих невозможным. Если бы осаждающим удалось прорваться через проход, их остановили бы у третьих ворот Н, расположенных в стене, имевшей на третьем этаже парапеты с бойницами, которые сообщались с верхним парапетом замка. Если же, по исключительно счастливому стечению обстоятельств, нападающим все же удалось бы захватить второй этаж, то они увидели бы, что выйти оттуда можно только через маленькую дверцу, открывавшуюся во вторую комнату, которая тянулась вдоль стены замка. Она сообщалась с ней извилистыми переходами, которые можно было мгновенно перегородить баррикадами и которые, помимо того, защищались мощными амбразурами. Если, преодолев все эти препятствия, осаждающие решились бы штурмовать третьи ворота, им пришлось бы атаковать боковую дверцу замка I, защищенную мощными укреплениями: амбразурами, двумя рядами парапетных стенок с бойницами, один над другим, перекидным мостиком, опускающейся решеткой и еще одним рядом амбразур. Если бы врагам удалось взять и эти ворота, то они все равно находились бы на 7 ярдов (6,3 м) ниже уровня замкового двора L, до которого можно было добраться только по узким наклонным проходам, минуя несколько дверей К.

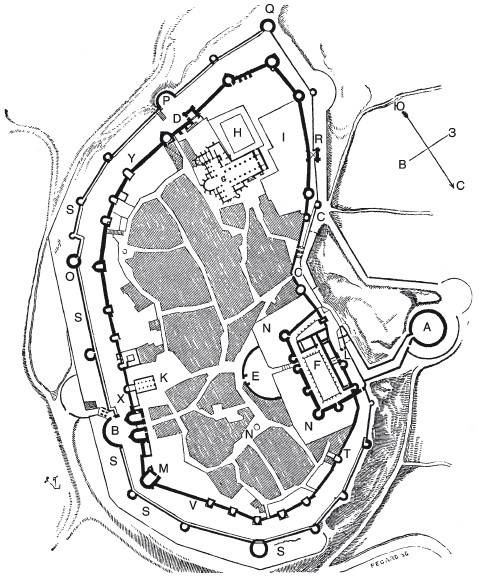

Но, предположим, осаждающие решили атаковать город со стороны Одских ворот. Они были бы остановлены у караульного помещения Т, у ворот с деревянной башней и двойным рядом парапетов с бойницами, пробитыми в полу верхнего этажа. Этот этаж сообщается с большим южным залом замка с помощью деревянного перехода, который можно быстро сжечь, так что, захватив верхний этаж, противник не получал никаких преимуществ. Пробившись через ворота и пройдя по парапету большой квадратной башни S, враг оказывался перед воротами, хорошо защищенными парапетными стенками с бойницами, расположенными параллельно проходу. За этими воротами в массивной внутренней стене расположены еще одни, узкие и низкие, которые еще надо будет взять. После этого, наконец, противник оказывался у боковой дверцы замка I. Если же (что было совершенно невозможно) осаждающие начали бы штурм с противоположной стороны, в районе северных листов, его остановили бы укрепления V. Однако ни один командующий не предпринял бы штурма с этой стороны, поскольку здесь город был сильнее всего защищен самой природой, и для того, чтобы овладеть первым рядом укреплений между Казначейской башней (см. рис. 16) и угловой башней замка, необходимо было прежде всего преодолеть ров, а потом взобраться по крутому склону. Кроме того, атакуя северные ворота V, противник подставлял свои фланги под обстрел с высоких стен и башен второй линии обороны. Массивная внутренняя стена, начинавшаяся от куртины замка, шла под прямым углом до спуска к барбикану и была увенчана поперечными парапетами с бойницами, с которых хорошо простреливались подступы к воротам Н. На самом верху она заканчивалась сторожевой башенкой, с которой был хорошо виден проход, спускавшийся к барбикану, а также все внутренние укрепления на случай неожиданного прорыва врага. Отсюда можно было также наблюдать за возвращением войск из барбикана в замок.

Замок мог держаться очень долго, даже если город и его окрестности попадали в руки врага. Его гарнизон, хорошо защищенный барбиканом и его валами, держал под обстрелом берега реки Од (русло которой в те времена подходило к городу ближе, чем сейчас) и потому мог получать подкрепления, подвозимые по реке, что препятствовало бы установлению полной блокады. Ни одна армия не могла бы занять берег реки, простиравшийся от барбикана, поскольку здесь не было никакого укрытия, а плоское, заболоченное пространство простреливалось со всех сторон. Барбикан имел еще то преимущество, что через Королевскую мельницу мог поддерживать связь с гарнизоном замка, а эта мельница была к тому же сильно укреплена.

В заголовке плана города Каркасон, составленного в 1774 году, говорится о большом подземном ходе, проходившем под бульваром барбикана, который к тому времени был давно замурован, а сам подкоп частично засыпан. Этот подземный ход, вероятно, служил для тайных сообщений между мельницей и крепостью.

С другой стороны города замок Каркасона был защищен большим барбиканом С', вдававшимся в ров. В него вели ворота А, очень хорошо укрепленные, а мост С был связан с главными воротами О. Широкие галереи, или навесы, N, в случае осады могли вместить временный гарнизон.
