Вооружение

По четыре 8" орудия из 12 стояли с каждого борта в центральной батарее, причём возможность ведения продольного огня не предусматривалась. Ещё два орудия располагались под полубаком и два в корме вместе с салютной батареей 20-фунтовых пушек. Во время капитального ремонта после вывода из строя в 1877 г. корабль получил торпедное вооружение из четырёх метательных установок и 12 торпед Уаитхеда, а также две миноноски 2-го класса фирмы «Торникрофт», для которых на фальшборте в средней части корабля (сразу за запасным становым якорем) установили кильблоки. Но, поскольку корабль больше не нёс службу в дальних морях, а для службы в метрополии миноноски не требовались, они своим ходом в сопровождении эскорта пошли за границу.

Броневая защита

Защита рассчитывалась на такую же устойчивость, как и у «Ройал Альфреда», хотя броня в оконечностях для прикрытия установленных там орудий отсутствовала. Полный пояс по ватерлинии толщиной 152 мм утончался в носу и корме до 114 мм; над ним проходила центральная батарея с бортовой броней в 152 мм и траверзами в 114 мм. Однако общий вес брони, вследствие большей пропорции более толстого металла и большего углубления пояса под воду, достигал 1040 т против 950 т на первых аналогичных кораблях. После установки торпедного вооружения были добавлены и противоторпедные сети, которые отсутствовали на других деревянных броненосцах, за исключением одного лишь «Лорда Уордена».

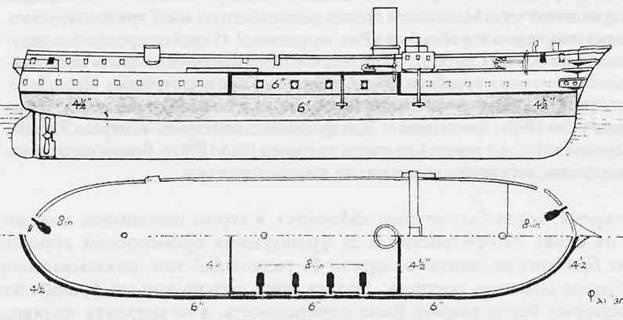

Схема бронирования «Рипалса»

Машинная установка

Единственный среди «конвертированных» кораблей, «Рипалс» получил паровую машину тронкового типа. Первоначально она предназначалась для трёхдечного корабля «Принс оф У эле», который так и не был достроен. При относительно небольших размерах эта машина в меньшей степени причиняла беспокойство, чем машина на «Лорде Клайде». Винт был также меньшего диаметра, имел две лопасти вместо четырех и мог подниматься в корпус. На мерной миле в Стоукс-Бей корабль развил скорость 12,5 уз при 58 об/мин, которая не улучшила результат его «двоюродных сестер», бывших на семь лет старше. Топлива же он мог принимать меньше всех (450 т), что ограничило на треть его радиус действия под парами – всего 1800 миль при пяти узлах – и делало корабль сильно зависимым от парусов. Во время ремонта в 1880 г. шаг винта был уменьшен на 0,6 м, давление пара в котлах снижено до 1,4 атм, после чего он показал по лагу 11 уз при мощности 2734 л.с. и 56 об/мин, причём условия были менее благоприятные, чем во время его первых ходовых испытаний, когда он развил 3350 л.с.

Парусная оснастка

Оснащенный по 2-й шкале, «Рипалс» нёс корабельное вооружение в течение всего периода его службы, отличаясь от остальных «трансформированных» кораблей тем, что и фок- и грот-мачта у него были короче на 0,9 м, но их топы были подняты на 0,9 м, чтобы обеспечить прежнюю высоту для нижних прямых парусов. Лучшая достигнутая скорость под парусами составляла 10,5 уз.

Мореходные качества

«Рипалс» обладал прекрасными мореходными качествами как при ходе под парами, так и под парусами, хорошо слушался руля и, в противоположность другим деревянным броненосцам, был умеренно устойчивой орудийной платформой, хотя и отличался несколько чрезмерной жесткостью. Он также был несколько тяжеловат для несения парусов, и в этом отношении походил на «Ахиллес». Так, однажды он лишился грота-рея и утлегаря с полностью зарифленным марселем, верхним стакселем и тремя шлюпками, висящими на шлюпбалках. Под парусами «Рипалс» прошел больше других броненосцев (за исключением одного лишь «Зилеса»).

«Рипалс»

К перестройке приступили 25 октября 1866 г., корабль был подготовлен к испытаниям 21 августа 1869 г. В марте отослан в качестве сторожевого корабля в Куинсферри, где оставался два года. Избран флагманским кораблём наТихий океан вместо «Зилэса» и провел пять лет в плавании под парусами у западного побережья Америки – от Британской Колумбии до Патагонии. После замены на этом поприще в 1877 г. крейсером «Шах», командир «Рипалса», чтобы не идти под машиной через Магелланов пролив, решил обогнуть мыс Горн под парусами. Через семь недель корабль был в Рио, а спустя ещё 45 дней он прошел под парусами мимо фортов Спитхеда, оставшись в истории британского флота единственным броненосным кораблем, обогнувшим мыс Горн под парусами. Прошёл ремонт в 1877-1880 гг. Корабль охраны порта в Гуле в 1881-1885 гг. На период июня-июля 1885 г. присоединён к Эскадре специальной службы адмирала Хорнби. Выведен из строя в резерв 4-го класса на период 1885-1889 гг. Вскоре после этого был продан, хотя корпус оставался еще довольно прочным.

В то время, когда был спущен «Монарх», в строю находились или достраивались на плаву 29 британских и 26 французских броненосных кораблей, из которых британских список содержал 21 различный тип, показывая широкое разнообразие опытных построек, против всего только восьми французских типов, в которых более важной была однородность, а не широкая индивидуальность, олицетворяющая различные улучшения в конструкции или оборудовании.

Британские Французские

"Уорриор" "Глуар"

"Оушен" "Сюрвеллант"

"Блзк Ирине" "Инвинсибль"

"Принс Консорт" "Валерьез"

"Дифенс" "Норманди"

"Каледония" "Беллиекез"

"Резистенс" "Сольферино"

"Ройал Оук" "Оиеан"

"Гектор" "Маджента"

"Ройал Альфред" "Альма"

"Вэлиент" "Куронь"

"Лорд Уорден" "Аталант"

"Ахиллес" "Галуа"

"Лорд Клайд" "Армид"

"Минотавр" "Фландр"

"Зилес" "Рейн Блаиш"

"Эджинкорт" "Эроин"

"Рипалс" "Монкальм"

"Нортумберленд" "Гийень"

"Лаплас" "Жанна д'Арк"

"Беллерофон" "Магпаним"

"Энтер прайс"

"Геркулес" "Прованс" береговой обороны

"Фаворит"

"Пенелопа" "Реванш"

"Рисёрч" "Тауро"

"Монарх" "Савой"

"Ройал Соверен" "Цербер"

"Принс Альберт"

После закладки «Монарха» и разрешения Кользу продолжить работы по «Кэптену» по своему проекту, Совет должен был решить вопрос о постройке броненосцев 2-го класса – меньших размеров, подходящих для службы на дальних станциях, куда французы уже посылали свои «крейсерские броненосцы», такие, как «Белликез», в качестве броневого ядра своих эскадр. И, хотя пресса шумно требовала строительства башенных кораблей и упрекала Адмиралтейство за нежелание принять проекты Кольза в том виде, как они есть, было решено немного ускорить постройку «Кэптена» и дождаться испытаний «Кэптена» и «Монарха», прежде чем начать строить какие-либо их уменьшенные копии. Для условий службы в Китае и Восточной Индии паруса всё' ещё были существенным элементом корабля, а Рид так и не изменил своего мнения, что для корабля с парусной оснасткой лучшим способом размещения орудий является центральная батарея. Поэтому в качестве базового проекта был выбрал «Дифенс», вошедший в строй пять лет назад, и Рид использовал его размеры при составлении чертежей нового проекта в соответствии с предписанным Советом водоизмещением в 3000 т. Однако это позволило применить лишь броню в 152 мм и вооружение из восьми 9" и двух 6,5" (165мм) орудий, а также рассчитывать на скорость хода порядка 12 уз при запасе угля в 330 т и экипаже 400 чел. Специальными директивами устанавливалось, что корабль должен нести большую площадь парусов, чем когда-либо давалось броненосцу, и иметь осадку 6,7 м.
