Переделка «Ройал Соверена» с добавлением на него 560 т брони стоила 150000 ф.ст., в то время как более прочный и надежный корпус «Церберуса» с 670 т брони обошёлся по контракту в 99000 ф.ст., а корпус «Глаттона» с 1065 т брони стоил только 163000 фунтов (даже с учетом 12,5% на хозяйственные расходы).

Единственный полезный аргумент в этой агитации за переделку деревянных кораблей заключался в том, что была получена информация о планах использования старых деревянных корпусов, что могло быть полезным в случае срочной военной необходимости, а Рид был подготовлен для переделки рассмотренных проектов в проект брустверного монитора. Было очень жаль, что исследование этих планов окончилось без результата, так как в этом случае метаморфоза от «Дункана» к «Девастейншу» была бы гораздо лучше проработана.

В течение 10 лет, прошедших со времени постройки «Уорриора» с 68-фунтовыми орудиями и 114-мм бронёй развитие тяжёлых броненосных кораблей привело к постройке «Монарха», имеющего уже 25-тонные башенные орудия в 12" и намного более мощную защиту, было действительно странным, что в 1870 г. в строй вступили бы корабли с деревянным корпусом и с орудиями в бортовых батареях. И ещё не был готов последний из переделанных двухдечных кораблей, чья переделка была предпринята как быстрый и экономичный способ увеличения броненосного флота во время напряженности 1861 г., как необходимость в нём уже отпала.

По различным причинам Совет счёл необходимым полностью приостановить работы на «Рипалсе» на целых пять лет, прежде чем была начата его переделка, вместо простого замедления строительства, как это было сделано в случае с «Ройал Альфредом» и «Зилесом». Поэтому он был готов гораздо позже остальных шести кораблей, построенных из дерева, а также стал последним в длинной веренице кораблей, включающей «Генри Грейс-э-Дью», «Соверен-оф-зе-Сиз» и раннюю «Британию», построенных на королевской верфи в Вуличе за 400 лет ее существования. Вскоре после того, как корпус «Рипалса» соскользнул в мутные воды Темзы, эта верфь была закрыта в рамках политики экономии, проводимой Гладстоном, а корабль отбуксировали вниз по реке в Ширнесс для достройки.

«Рипалс»

Строитель

Заложен

Сгущен на волу

Введён в строй

Стоимость

"Рипалс"

Вулич Ширнесс

29.04.1859

25.04.1868

31.01.1870

183640 ф.ст.

Размерения, м

76.8x18,0x6,70/7,92

Водоизмещение, т

6190 (корпус и броня 4310, оборудование 1900)

Вооружение

12 8" дульнозарядных нарезных, 2 салютных. 4 16" торпедных трубы

Броня, мм

пояс 114-152, батарея 152. траверзы 114. обшивка 19. (общий вес брони 1040 т)

Механизмы

тронковые ("Пени"). номинальная мощность 800 л.с, индикаторная мощность 3350 л.с, 12,5 уз, диаметр цилиндра 3504 мм. ход поршня 1219 мм. 59 об/мин, двухлопастный винт диаметром 5791 мм, 6 прямоугольных котлов (давление 2.1 атм).

Запас топлива, т

460 (уголь)

Площадь парусов, м2

2713

Экипаж. чел.

515

Проект

В 1864 г., когда Дж.Рид уже полтора года возглавлял британское военное кораблестроение в Уайтхолле, а его идеи по вооружению и защите были воплощены в чертежи, отосланные в Вулич, было решено возобновить работы на «Рипалсе». За два года до его спуска «Беллерофон», достраивавшийся на плаву, получил 9" орудия, а к тому времени, когда «Рипалс» прибыл в Ширнесс, 10" орудия «Геркулеса» установили новый стандарт вооружения. Теперь 114-мм железо не могло считаться подходящей защитой, и полностью покрыть корпус бронёй, как на «Оушене», было невозможно. Теперь вместо этого следовало сконцентрировать более толстую броню на значительно меньшей площади для прикрытия только жизненно важных частей корабля, оставляя остальной корпус уязвимым. Поэтому на «Рипалсе» батарея «Зилеса» в 31,5 м была укорочена до 21 м, что позволило защитить ее бронёй уже в 150-мм, а калибр орудий увеличить с 7" до 8". Поскольку это повлекло за собой увеличение на 10 м небронированного участка деревянного борта по главной палубе, открытого для любых снарядов, «Рипалс» стал даже ещё более уязвимым, чем если бы имел весь борт закрытым тонкой броней от разрывных снарядов. То, что он не будет подвергнут риску встретиться в бою с кораблём равного с ним ранга, гарантировалось посылкой его на Тихоокеанскую станцию, после завершения службы на которой он был поставлен в резерв 2-й линии.

«Рипалс» стал последним британским деревянным линейным кораблём, а также единственным деревянным броненосцем с княвдигедом и скругленной кормой. Хотя корпус ниже ватерлинии претерпел незначительные изменения, в надводной части корабль подвергся большим переделкам, чем все его предшественники, и из-за перераспределения весов его осадка и дифферент изменились, так что носом он сидел на 6,86 м, а кормой на 7,93 м – особенность, свойственная всем ранним проектам Рида. Из-за ограниченной длины стапеля в Вуличе вопрос об удлинении корпуса не стоял, и в этом отношении «Рипалс» и «Зилес» отличались от первых пяти кораблей. Однако подобные короткие и полные корпуса имели заметную тенденцию зарываться во встречную волну, а опыт с «Принсом Консортом» подчеркнул необходимость в модификации верхней части корпуса, чтобы избежать заливания палуб. В данном случае это обеспечивалось высоким фальшбортом, имевшим заметный подъем в носу и корме, который делал корпус «Рипалса» уникальным в линейном флоте того времени и сохранял его палубы сухими, так что необходимость в больших шпигатах, примененных на «оушенах», уже отпала. Заметной особенностью корабля стал лёгкий княвдигед, смотревшийся как сентиментальное украшение последнего корабля с деревянным корпусом. Хотя современным любителям кораблей может показаться анахронизмом все то, что ассоциировалось с округлой в плане кормой, поскольку они привыкли к клиперским форштевням и крейсерской корме, это было определенным улучшением по сравнению с угрюмыми форштевнями его «двоюродных сестер». Их эстетический эффект был испорчен убирающимся бушпритом, ломающим продолжение плавно восходящей линии борта, которую прежние стационарные бушприты красиво бы продолжили.

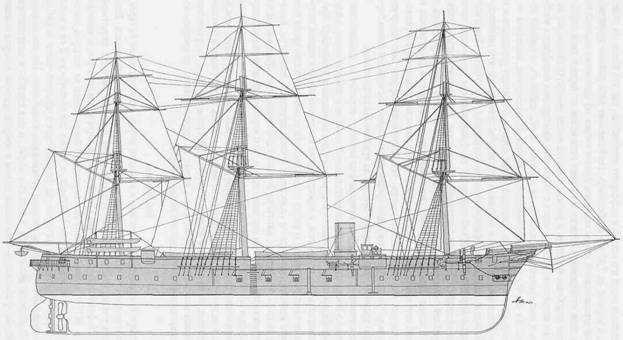

Броненосец «Рипалс»

Предназначенный для службы в качестве флагманского корабля на дальних станциях, «Рипалс» после достройки имел возвышенный полубак и полную корму, однако из-за необходимости установить в корме орудия помещения командира пришлось разместить под полуютом, а адмиральские апартаменты на главной палубе. «Рипалс» имел репутацию корабля с наилучшими условиями жилья среди всех судов своего времени, несмотря на недостаток боевых качеств. С полуютом, выходящим на шканцы, и имеющим каюты по бортам, где большинство офицеров могли спать в тропиках под открытым верхним портом, этот корабль представлял экипажу лучшие условия обитаемости. Короткая центральная батарея также позволяла большей части экипажа спать на главной палубе без обычных обеденных столов между орудиями, в то время как нижняя палуба не загромождалась переборками и боковыми коридорами, отличавшими железные корабли. Впервые мостик и штурманская рубка размещались впереди трубы, а не в корме, на срезе полуюта, где имелись небольшие лоцманские полубашенки с каждого борта.
