Как обычно, корпус корабля выполнялся трёхпалубным, имелся возвышенный полубак, но полуюта не было; каюты офицеров располагались на нижней палубе, а команда размещалась впереди батареи.

Вооружение

Артиллерия корабля была весьма мощной для его водоизмещения – восемь 8" дульнозарядных орудий в центральной батарее, два 5" казнозарядных орудия в носу под полубаком и ещё одно 5" на верхней палубе в корме. Чтобы дать возможность орудиям батареи вести продольный огонь, концевые порты в углях батареи снабдили дополнительными амбразурами по углам (альтернатива бортовым нишам кораблей группы «Энтерпрайз» – «Паллас», оказавшимся неудачными из-за того, что они «улавливали» неприятельские снаряды). Введя амбразуры, Барнаби значительно повысил действенность батареи и ценность корабля с бортовым вооружением, как оппонента башенного броненосца. 5" орудия устанавливались на старого типа колёсных станках и были малоэффективны. Во время ремонта 1887-1888 гг. добавили несколько скорострельных орудий и картечниц.

Бронирование

«Пенелопа» имела наименьшую долю брони в составе нагрузки среди всех железных кораблей линейного флота (15,4%) и стала единственным броненосцем, на котором поясная защита не доходила до уровня главной палубы. Полоса брони по ватерлинии поднималась над водой всего на 0,5 м и опускалась ниже неё на 1,2 м, толщина брони в средней части составляла 152 мм, в оконечностях 127 мм, остальная часть корпуса бронирования не имела за исключением центральной батареи. Батарея на верхней палубе (длиной 20,7 м) бронировалась 152мм плитами и перекрывалась по торцам траверзами в 114 мм. Ниже батареи до верхней кромки главного пояса простирался участок брони той же толщины, продолженный на 8,5 м дальше вперёд за носовой траверз – этот добавочный участок был призван улучшить защиту верха носовых котлов. Интересно, что довольно открытое, вследствие отсутствия палубных решеток от снарядов, расположение машинного отделения чуть было не привело к серьезным повреждениям корабля во время бомбардировки Александрии, когда только благодаря счастливой случайности фугасный снаряд, пробивший небронированный борт, не попал в машинное отделение.

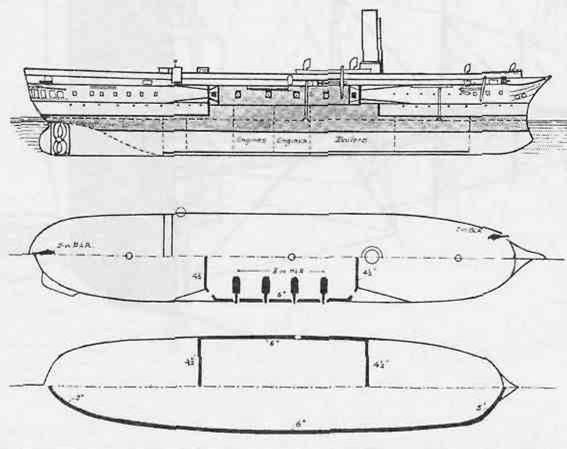

Схема бронирования «Пенелопы»

Машинная установка

При разработке детального проекта для «Пенелопы» фирма «Моделей» столкнулась с проблемой расположения двух больших комплектов возвратно-поступательных машин на участке палубы шириной 15,2 м. Поэтому каждая установка имела по три небольших цилиндра вместо двух больших, а ход их поршней ограничивался 76 см – такая схема позволяла машинам работать ровно, но расход угля оказался настолько велик, что, несмотря на объёмистые угольные ямы, «Пенелопа» имела весьма ограниченную дальность плавания под парами.

Парусная оснастка

Если бы малая дальность под парами компенсировалась хорошими ходовыми качествами под парусами, то корабль можно было бы выгодно использовать на дальних станциях, хотя он и не проектировался для океанской службы. Но, не считая пятимачтовых кораблей, под парусами «Пенелопа» оказалась худшим ходоком флота, будучи подверженной сильному сносу в подветренную сторону – вроде чайного подноса, так что её лучшая скорость не превышала жалких 8,5 узлов.

От начала и до конца «Пенелопа» несла корабельную оснастку, а промежутки между мачтами как бы поменялись местами – грот-мачта стояла ближе к фок-, чем к бизань-мачте. Имея такую же площадь парусов, что и меньший на 1445 т «Фаворит», она явно была недооснащена парусами. С двумя винтами она бы только выиграла, если бы имела больше топлива и мачты без парусов. По-видимому, два винта приносили мало пользы, и кептэн Уиллес доносил о мнимой способности своего корабля развернуться на месте: «Это является полнейшим заблуждением, поскольку на «Пенелопе», длина которой всего 260 фт [т.е. 79 м. – Ред.], мы обнаружили, что эти винты вовсе не могут развернуть корабль, кроме как при лёгком ветре, и при этом она оставалась очень неостойчивой».

Мореходные качества

В целом корабль оказался очень неустойчивой орудийной платформой, при осадке 5,3 м метацентрическая высота составляла 0,9 м, а при 5,5 м – 0,8 м. Максимальный восстанавливающий момент (пик остойчивости) приходился на угол крена в 40°, но спрямляющий момент сохранялся вплоть до крена в 82° -совершенно необычный случай.

Общее

После ремонта в 1888 г. «Пенелопа» не стала, как обычно, на долгое время в резерв, а была послана в Южную Африку кораблем для приёмки экипажей, став таким образом, уникальной среди броненосцев, перейдя из активной службы сразу во вспомогательную. В 1896 г. был поднят вопрос о ее модернизации, предполагающей замену артиллерийского вооружения, машин и котлов, но в итоге решили, что она уже не стоит таких больших расходов.

«Пенелопа»

Достроена и введена в строй в Девонпорте 4 июня 1886 г. и служила в Канале до июня 1869г.Затем перешла в Гарвич. где прослужила сторожевым кораблём 13 лет (до 1882 г.), периодически выходя в море с Резервным флотом. Во время угрозы войны с Россией входила в Эскадру специальной службы (1878 г.). Летом 1882 г. эскадра была вызвана в Гибралтар, а «Пенелопа», благодаря малой осадке, присоединилась к кораблям, действующим у Суэцкого канала. Участвовала в обстреле Александрии, где вместе с «Монархом» и «Инвисиблом» сформировала прибрежную ударную группу и была поставлена почти вплотную к берегу – к западным батареям крепости. Выпустила 231 снаряд, получила небольшие повреждения: сбит грота-рей, а снарядом, разорвавшимся в амбразуре, повреждено 8" орудие. Состояла флагманским кораблём в Суэцком канале вплоть до прекращения боевых действий, затем вернулась в Гарвич, где пробыла еще пять лет, Разоружена в 1867 г. Ремонт в 1887-1888 гг., затем послана в Саймонстаун для приёмки экипажей. В январе 1897 г. стала плавучей тюрьмой. Продана на слом в Кейптауне в 1912 г. за 1650 ф.ст.

Глава 20. Развитие продольного огня

В 1863 г. кэптен Купер Ки стал командиром артиллерийской школы «Экселлент» и принял ответственность за все испытания, проверку и отчёты по новым орудиям, станкам, снарядам, броне, взрывателям и т.п., которые проводились в Портсмуте. В июне 1866 г. он подал рапорт о системе расположения орудий на тяжёлых кораблях, в котором высказывался за необходимость развития линкором огня по всем направлениям, и особо отмечал важность обеспечения продольного огня за счёт мощного вооружения в носу и корме для устранения мертвых секторов обстрела.

Этот рапорт имел далеко идущие последствия, поскольку концентрировал внимание на особенностях проекта, которые следовало разработать со всех сторон тактической целесообразности в ближайшие 15 лет и которые заслуживают описания, поскольку они оказали значительное влияние на создание кораблей, считавшихся самыми удачными творениями Рида и Барнаби.
