Мореходные качества

Будучи оснащённым, в отличие от «Ройал Оука», полуютом, и имея смещённый на 6 м в корму от миделя центр тяжести, «Альфред» получил большой дифферент на корму: при полной нагрузке осадка носом составляла 7.2 м, а кормой достигала 8,2 и. Подобное распределение весов, очевидно, было для этого корабля достаточно удачным, поскольку будучи тяжелее «Оука» он при одинаковом углублении винта и числе оборотов развивал такую же скорость. «Ройал Альфред» легко управлялся и под парами и под парусами, хорошо всходил на волну против ветра, но имел очень плохую бортовую качку, как и все его одноклассники.

«Ройал Альфред»

Стал последним деревянным линейным кораблей, заложенным в Портсмуте. Работы на время приостановили, и в течение двух лет дело почти не продвигалось, так что корабль сошел на воду только в октябре 1864 г. Затем он долго ожидал новых орудий, и в итоге был готов лишь в 1866 г. Введён в строй в январе 1867 г. как флагманский корабль Северо-американской и Вест-Индийской станции, прибыл в Галифакс после 25-дневного перехода в жестоких условиях Северной Атлантики, сохранив запас угля ещё на сутки 5-узлового хода. Два года служил между Нова-Скотия и Вест-Индией, после чего был сменён «Дифенсом» и вернулся в метрополию для докования. Вторую кампанию провел на той же станции в течение четырёх лет (сел на банку Бэхима и потерял фальшкиль с частью обшивки в 1972 г.) Заменен «Беллерофоном» и, вернувшись в метрополию, был в январе 1874г. разоружён. До марта 1875 г. состоял в резерве в Портленде, после инспекции котлов, которые оказались настолько разъедены, что давление в них можно было поднять не более 0,7 атм (чему соответствовала скорость 7.5 уз) ожидал решения на ремонт, но окончательно признан устаревшим. Продан на слом в 1885г. за 5562 ф.ст.

«Пенелопа»

Строитель

Заложен

Спущен на воду

Введён в строй

Стоимость

"Пенелопа"

Пембрук

4.09.1865

18.06.1867

27.06.1868

396789 ф.ст.

Размеренна, м

80,8 х 15,24x4,88/5,26

Водоизмещение, т

4470 (корпус и броня 2820, оборудование 1650)

Вооружение

8 8" дульнозарядных нарезных, 3 5" 40-фунтовых казн о зарядных нарезных. 2 салютных 20-фунтовых казнозарядных нарезных.

Броня, мм

пояс 127-140-150, траверзы 114. рубашка борта 18. подкладка под броню 250-280 (общий вес брони 688 т).

Механизмы

горизонтальные поршневые ("Моделей"). 6 цилиндров (диаметр 1410 мм), ход поршня 762 мм, индикаторная мощность 4700 л.с, 12,7 уз. 2 двухлопастных винта Гриффита (диаметр 4267 мм), шаг 4724 мм, 4 котла (давление 2.1 атм).

Запас топлива, т

500 (уголь)

Площадь парусов, м2

1696

Экипаж, чел.

350

Конструкторы

У.С.Рошйн. Ф.У.Грей

Особенностями «Пенелопы» была непропорционально малая для её водоизмещения осадка, подъёмные винты, двойной руль и амбразуры для концевых орудий батареи. Помимо этого, корабль оказался очень устойчив на волнении.

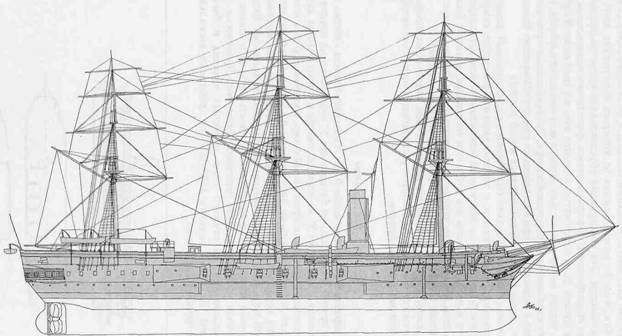

Броненосец «Пенелопа»

Во время отсутствия по болезни главного строителя ответственность за «Пенелопу» легла на его шурина Н.Барнаби. Этот корабль был последним из группы малых броненосцев, начало которым положил «Энтерпрайз», а поскольку он был больше этих шлюпов, его официально именовали «броненосным корветом». Корветом французы называли большой шлюп (по английской терминологии) и применяли одно время этот термин для кораблей, имевших только открытую орудийную палубу. Позднее так стали обозначать корабли, несущее вооружение, по силе занимавшее место между фрегатом 6-го ранга и шлюпом среднего размера, независимо от того, накрывались орудия сверху палубой или нет.

В некоторых аспектах «Пенелопа» явила собой заметное явление в кораблестроении, отличаясь исключительно небольшой осадкой, что вызывало необходимость в определённых ограничениях по оборудованию, которые в свою очередь, стали причиной использования всевозможных конструктивных ухищрений и предопределили уникальность корабля. Строго говоря, непонятно, как Совет намеревался использовать этот корабль, но вероятнее всего он предназначался для прибрежных операций на Балтике, где в случае войны с Россией необходимость в мелкосидящих броненосных кораблях являлась очевидной. Но его осадка 4,9 м носом и 5,3 м кормой была на 2 м меньше, чем у 4140-тонного корвета «Бодицея» (1875 г.), который стоял ближе всех к «Пенелопе» по водоизмещению, и требовала для получения требуемой плавучести почти квадратного в поперечном сечении корпуса. А поскольку углубление корпуса было недостаточным для эффективной работы одного гребного винта большого диаметра, корабль пришлось оснастить двумя винтами меньшего размера, что вызывало необходимость применения экспериментальной и дорогостоящей формы кормы, которая не имеет аналогов в истории военного кораблестроения (хотя броневые канонерские лодки «Вайпер» и «Виксен» имели корму похожего типа и также по два гребных винта).

Из-за того, что два фиксированных винта в сочетании с плоским днищем, малой осадкой и высоким надводным бортом неизбежно должны были мешать кораблю идти под парусами, было решено сделать винты подъёмными (на что не решились на «Паласе», который строился в то же время). Чтобы реализовать подобную техническую идею, надо было иметь концы валов внутри, а не снаружи корпуса, каждый винт должен был иметь отдельный колодец, а рули подвешиваться на ахтерпостах «банджовой» рамы, каждая из которых охватывала винт в вертикальной плоскости. Эта конструкция обуславливала такую подводную часть кормы, что обще принятые обводы оказались существенно испорченными, и между рулями должна была образоваться большая зона мёртвой воды. Чтобы этого избежать, корпус между рулями выполнили в виде сводчатого жёлоба, по которому вода от киля свободно устремлялась вверх. Это оригинальное решение, однако, породило и недостатки – при поставленных парусах «Пенелопа» больше дрейфовала, чем держалась на курсе (следствие малой осадки).

С другой стороны этот корабль имел более высоко расположенный, нежели обычно на броненосцах, центр тяжести, и поэтому заслужил репутацию самого остойчивого и способного наиболее эффективно использовать свою артиллерию на волнении, что вызывало зависть его собратьев по эскадре, которые были вынуждены при этом держать их орудийные порты закрытыми. Эта особенность «Пенелопы» оказала большое влияние на проекты будущих кораблей.
