Выстрел производился с закрытого затвора. Для производства выстрела следовало поднять предохранитель и нажать на спусковой рычаг. При этом спусковая тяга отходила назад, оттягивая хвост нижнего спуска, который отпускал лодыжку. Боевая пружина посылала вперед ударник, его боек проходил через отверстие в личинке и воспламенял капсюль — патрона, происходил выстрел. Под действием отдачи замок стремился отойти назад и передавал давление шатуну и мотылю. Последние составляли угол, обращенный вершиной вверх, и упирались своим шарниром в выступы рамы. В результате подвижная система — рама с замком, рычагами и стволом — двигалась назад. После прохождения подвижной системой примерно 20 мм рукоятка набегала на неподвижный ролик короба, поднималась и поворачивала мотыль вниз — система рычагов распрямлялась, и замок теснее прижимался к каналу ствола. Копирная поверхность рукоятки была спрофилирована таким образом, чтобы отпирание канала ствола не происходило до вылета из него пули, — соответственно, к точности исполнения профильной кривой рукоятки и ее устойчивости к износу предъявлялись особые требования (рукоятка изготавливалась из закаленной стали и шлифовалась на специальном приспособлении). После вылета пули пороховые газы попадали в надульник и давили на передний срез ствола, придавая подвижной системе дополнительный импульс. Масса ствола — 2,105 кг, общая масса подвижной системы — 4,368 кг. Конструкция надульника русского образца была разработана Жуковым и доведена Пастуховым. Отходя назад, ствол открывал поперечные отверстия надульника, и излишние пороховые газы сбрасывались через них в атмосферу. Рукоятка, поворачиваясь далее, вызывала складывание рычагов вниз и отход замка от ствола. При этом рукоятка играла также роль ускорителя замка, передавая ему большую часть кинетической энергии отката и тормозя раму со стволом. Откат ствола составлял до 26 мм, а замка относительно ствола — до 95 мм. Личинка замка извлекала из патронника стреляную гильзу, удерживая ее за закраину. При опускании шатуна трубка замочных рычагов давила на хвост лодыжки, последняя поворачивалась и взводила ударник. Подъемные рычаги поднимали личинку, которая захватывала очередной патрон из продольного окна приемника за закраину гильзы. При дальнейшем движении системы назад изогнутые пластинчатые пружины на внутренней стороне крышки короба опускали личинку замка, при этом извлеченный из ленты патрон оказывался напротив патронника ствола, а извлеченная из патронника стреляная гильза — напротив гильзоотводной трубки. В то же время коленчатый рычаг отводил ползун подающего механизма вправо, и пальцы ползуна заскакивали за очередной патрон в приемнике. При описанном повороте рукоятки цепочка наматывалась на барабан и растягивала возвратную пружину. Согласование движения ствола и замка достигалось регулировкой величины натяжения возвратной пружины с помощью особого винта с воротом.

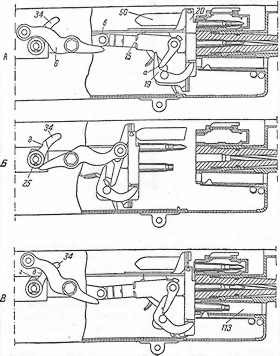

Работа системы автоматики пулемета «Максим»: А — подвижная система в крайнем переднем положении перед выстрелом, Б — подвижная система в крайнем заднем положении, В — окончание цикла перезаряжания; 6 — рукоятка, 15 — замочные рычаги, 19 — подъемные рычаги, 20 — боевая личинка, 34 — задержка, 50 — направляющие планки короба, 113 — выводная трубка

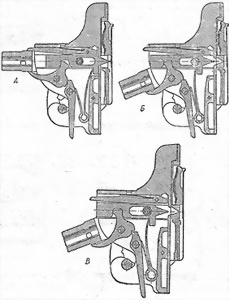

Схема работы внутренних частей затвора (замка): А — замочные рычаги своей трубкой нажимают на хвост лодыжки и поворачивают ее, лодыжка отводит ударник назад, Б — шептало нижнего спуска заскакивает за боевой взвод лодыжки, В — предохранительный взвод ударника заскакивает за выступ верхнего спуска

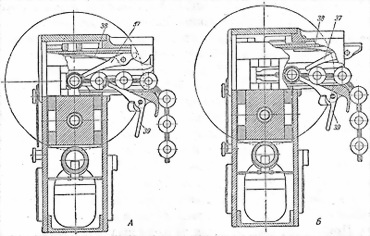

Схема подачи ленты: 37 — верхние пальцы ползуна, 38 — пружина верхних пальцев, 39 — нижние пальцы приемника

В конце поворота рукоятка перезаряжания ударялась о ролик своим коротким концом и получала импульс обратного движения. В результате под действием возвратной пружины подвижная система начинала движение вперед. При этом замок досылал очередной патрон в патронник, а стреляную гильзу — в расположенную под стволом гильзоотводную трубку, откуда она выталкивалась наружу следующей гильзой при следующем цикле автоматики. Коленчатый рычаг подавал ползун влево, и тот своими пальцами продвигал очередной патрон к продольному окну приемника. При повороте мотыля и шатуна вверх трубка замочных рычагов поднимала хвост верхнего предохранительного спуска. После того как боевая личинка вставала своим отверстием напротив бойка ударника, верхний спуск поднимался и отпускал ударник. Если при этом спусковой рычаг был по-прежнему нажат, происходил выстрел. К этому времени канал ствола уже был надежно заперт. В случае поломки боевой пружины ее обломки извлекались через дно короба.

Число деталей пулемета — 368, из них 13 винтов и 18 пружин. Для стрельбы холостыми патронами служила втулка холостой стрельбы с диаметром отверстия 5,25 мм, ввинчивавшаяся в надульник — не допуская стрельбу боевым патроном, она создавала уровень давления газов, достаточный для работы автоматики. Кривошипно-шатунный механизм обеспечивал плавность работы автоматики, в переднее положение замок приходил почти без удара. Подающий механизм приводился в действие стенками выреза левой станины рамы ствола. Привод системы питания от рамы был рационален с точки зрения распределения энергии отдачи — система питания работала за счет избыточной кинетической энергии ствола и рамы и не отбирала энергию движения у замка. Гнезда холщовой патронной ленты разделялись метрическими пластинками, крепившимися заклепками, причем заклепки ставились с некоторые натягом, благодаря которому патрон прочно удерживался в ее гнезде. Пластины не только облегчали продвижение ленты в приемнике, но и помогали выравниванию положения патронов в ленте. Патронная коробка переносилась и устанавливалась отдельно от пулемета и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении. В принадлежность пулемета обр. 1905 г. ввели специальное приспособление — рамку, которая не только направляла ленту, но и выравнивала положение патронов в ней. Однако от таких приспособлений отказались, предпочитая просто точнее снаряжать ленты, выдерживая правильное положение патронов в гнездах.

Система Максима отличалась высокой живучестью, надежностью действия, что и обеспечило ей исключительное долголетие, несмотря на массивность и сравнительную сложность. Внешнее положение рукоятки, хотя и представляло некоторую опасность для расчета, облегчало оценку состояния, определение и устранение задержек в стрельбе: рукоятка остановилась вертикально — поломка боевой пружины; с наклоном назад — густая смазка, засорение трущихся деталей или забоины на них, слабое натяжение возвратной пружины, перекос или демонтаж патрона, поперечный разрыв гильзы; с наклоном вперед — излишнее натяжение возвратной пружины, поломка причины верхней защелки.
