После решения 1956 г. о принятии единого 7,62-мм патрона НАТО на снабжение британской армии пришлось выполнять пулеметы под него, и с 1959 г. стали изготавливаться «Брэн» L4 калибра 7,62 мм — тут пригодилась канадская 7,92-мм модификация «китайского контракта». На Тайване в 1952 г. бывшие китайские 7,92-мм «Брэн» Mk 2 канадского производства переделывали под американский патрон.30–06 (пулемет М41) — тайваньский режим снабжали оружием и боеприпасами американцы.

Порядок разряжания «Брэн»

Нажать защелку и отсоединить магазин. Отвести назад рукоятку заряжания, осмотреть патронник и направляющий паз через окно гнезда магазина. Удерживая рукоятку заряжания, нажать спусковой крючок, вернуть рукоятку заряжания в переднее положение. Закрыть окно магазина, сдвинув его крышку назад, закрыть окно ствольной коробки для выброса стреляных гильз (снизу пулемета), сдвинув его крышку назад.

Порядок неполной разборки «Брэн»

Разрядить пулемет.

Нажать защелку соединительной муфты и, повернув ее рычаг вверх до отказа, отделить ствол.

Отделить от газовой камеры регулятор, повернув его до совпадения наконечников регулятора с продольным окном газовой камеры.

Отвести вправо замыкатель спусковой рамы и отделить спусковую раму с прикладом.

Повернуть рычаг соединительной муфты ствола вниз, извлечь из ствольной коробки подвижную систему (затворную раму с затвором).

Отделить затвор от затворной рамы.

Отделить сошку от ствольной коробки.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «БРЭН»

Модификация	Mk 1	Mk 3
Патрон	7,7×56R (.303 «бритиш сервис»)	7,7×56R (.303 «бритиш сервис»)
Масса оружия без патронов, кг	10,15	8,80
Полная длина оружия, мм	1150	1087
Длина ствола, мм	635	566
Число нарезов	6	6
Масса ствола, кг	2,9	2,3
Начальная скорость пули, м/с	745	730
Прицельная дальность, м	1829	1829
Темп стрельбы, выстр./мин	660	500
Боевая скорострельность, выстр./мин	60-120	60-120
Емкость магазина, патронов	30	30

Ручной пулемет M1918 (BAR)

Автоматической винтовкой Джон Мозес Браунинг (1855–1926) занимался с начала ХХ века. Первая мировая война прервала эти работы, а ее опыт заставил пересмотреть подходы к этому типу оружия. В феврале 1917 г. в США прошли испытания новой винтовки Браунинга с газовым двигателем автоматики, отъемным магазином на 20 или 40 патронов и — что не менее важно — переводчиком для ведения одиночного и автоматического огня. В основу была положена система «Виккерс-Бертье» 1908 г., существенно переработанная. Винтовка стала известна как BAR (Browning Automatic Rifle). Права на производство BAR приобрела фирма «Кольт», но при этом сохранялась возможность производства и другими фирмами. Доводка конструкции проводилась на заводе фирмы «Винчестер». Производство началось в феврале 1918 г.

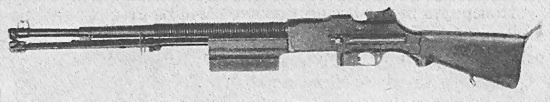

7,62-мм ручной пулемет М1918 А2 BAR, без магазина. США

Конструкция BAR состояла из ствола с газовой камерой, направляющей трубки, ствольной коробки с прикладом и прицелом, запирающего механизма (затвор, запирающий рычаг, серьга, затворная рама), спускового механизма в отдельном корпусе (спусковой коробки), магазина.

Ствол крепился в ствольной коробке на резьбе, что не позволяло заменять его в боевых условиях. В канале ствола выполняли 5 (впоследствии — 4) левосторонних нарезов с длиной хода 254 мм. На дульной части ствола помещалось основание мушки. Поперечное газоотводное отверстие выполнялось в стенке ствола в 150 мм от дульного среза. Газовая камера закрытого типа надевалась на ствол с натягом и фиксировалась шпилькой. Под стволом находилась направляющая трубка, крепившаяся чекой к ствольной коробке. В переднее отверстие трубки ввинчивался газовый регулятор с тремя отверстиями, обозначенными цифрами 1, 2 и 3, регулятор фиксировался стопором с разрезной чекой. На направляющей трубке крепились хомут антабки и деревянное цевье с насечкой.

Фрезерованная стальная ствольная коробка вверху имела выступ для запирания затвора, на левой стенке — паз для рукоятки заряжания, на правой — окно для выброса гильз, внизу — приемное окно, внутри — пазы, направляющие движение затворной рамы и затвора. Рукоятка перезаряжания при стрельбе оставалась неподвижной.

Запирание канала ствола производилось рычагом, вращающимся в вертикальной плоскости. Запирающий, рычаг шарнирно крепился к ушку в средней части затвора, к задней проушине рычага крепилась шарнирная серьга, связывавшая его с затворной рамой. Снизу в затворной раме выполнялся боевой взвод, сзади чекой крепился вкладыш. Возвратно-боевая пружина помещалась в направляющей трубке и воздействовала на шток газового поршня.

При движении подвижной системы вперед затвор, доля до пенька ствола, останавливался, затворная рама продолжала движение, поворачивала серьгу и поднимала заднюю часть запирающего рычага. Опорная поверхность рычага заходила за опорную поверхность выступа ствольной коробки. После выстрела затворная рама под действием штока поршня начинала движение назад, производилось опускание рычага и отпирание канала ствола. Преждевременному отпиранию препятствовал вкладыш, находящийся под осью серьги и не позволяющий серьге и запирающему рычагу опуститься, пока затворная рама не ответ на соответствующее расстояние.

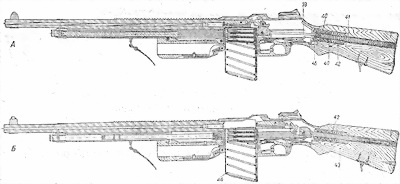

Разрез ручного пулемета BAR: А — подвижная система в переднем положении, Б — подвижная система в заднем положении, хорошо видно взаимное положение затвора и запирающего рычага; 39 — толкатель возвратной пружины, 40 — разрезные кольца, 41 — направляющая трубка возвратной пружины, 42 — трубка буферного приспособления, 43 — приклад, 44 — магазин, 45 — втулка буферных колец

Выбрасывание стреляной гильзы производилось подпружиненным выбрасывателем в затворе и отражателем, жестко укрепленным в спусковой коробке. Затворная рама, дойдя до крайней задней точки, ударялась в буфер.

Ударно-спусковой механизм обеспечивал одиночный и автоматический огонь. После запирания канала ствола вкладыш наносил удар по ударнику, смонтированному в затворе. Верхний выступ ударника взаимодействовал с внутренним пазом запирающего рычага — до полного запирания канала ствола рычаг не позволял ударнику продвинуться вперед, а при отпирании отводил ударник назад. Таким образом, сочетание выступа ударника и запирающего рычага играло роль автоматического предохранителя от преждевременного выстрела. Спусковой механизм оригинального устройства монтировался на рамке, расположенной внутри спусковой коробки, и снабжался буферной пружиной. При нажатии на спусковой крючок соединенный с ним разобщитель поднимал передний конец спускового рычага и освобождал затворную раму с боевого взвода.
