Прицельные приспособления включали мушку, основание которой надевалось на переднюю часть кожуха, и секторный прицел, укрепленный на средней части короба. Планка прицела была насечена до 2000 м (от «1» до «20»). Прицельные приспособления были смещены влево. На «Шоша» пытались ставить зенитный прицел, но такое применение не оправдывалось его меткостью и скорострельностью.

Органами управления служили деревянный приклад и пистолетная рукоятка упрощенный формы и дополнительная рукоятка под левую руку впереди спусковой скобы — они крепились к остову. Простая двуногая складная сошка крепилась спереди на остов пулемета. Общее число деталей пулемета — 194, из них 16 винтов и 13 пружин.

Невысокий темп стрельбы и то, что отпирание канала ствола и экстракция стреляной гильзы происходили при отсутствии давления пороховых газов, повышали надежность работы этих механизмов и живучесть деталей. Невысокий темп стрельбы способствовал и управляемости пулемета. Однако длинный откат ствола потребовал громоздкого короба, который при упоре приклада в плечо находился почти у самого лица пулеметчика, грозя ударом при сильной отдаче. Работа спускового механизма была не столь надежна.

Главным достоинством «Шоша» были простота и дешевизна производства. Это, конечно, не было «импровизацией», но было вынужденным «выбором военного времени». Конструкция пулемета предусматривала использование доступных материалов и оборудования (большинство деталей изготавливалось на обычных токарных станках), но не была отработана настолько, чтобы работать достаточно надежно. На первых пулеметах ставились возвратные пружины из дешевых сортов стали, что вызвало многочисленные задержки, тогда просто взяли пружину посильнее — вырос темп стрельбы, но колебания, вызванные движением массивной подвижной системы, снижали меткость, тем более что от сотрясений при стрельбе и перемещениях нередко смещались прицельные приспособления. О «Шоша» ходила злая шутка, что его неполная разборка происходит сама собой при стрельбе. Удешевление и упрощение сказались и на эргономике — обилие углов, выступающие головки винтов и заклепок, неудобные приклад и рукоятка. Задержки возникали и из-за заеданий подавателя магазина или неправильной подачи патрона. Так что к пулемету «Шоша» установилось отношение, как к худшей системе автоматического оружия Первой мировой войны. Малая, по сравнению с «Льюис» или MG.08/15, масса сводилась почти на нет носимым боекомплектом в магазинах малой емкости — видимо, это и вызвало облегчение магазина окнами. Кроме самой Франции пулеметы «Шоша» поступали также в армии России, США, Бельгии, Греции, Польши, Румынии, Сербии.

Порядок разряжания «Шоша» модели 1915 г.:

Отделить магазин, нажав защелку позади него. Отвести назад рукоятку перезаряжания, осмотреть патронник и убедиться в отсутствии в нем патрона. Отпустить рукоятку перезаряжания, нажать спусковой крючок.

Порядок неполной разборки «Шоша» модели 1915 г.:

Разрядить пулемет. Для удобства разборки пулемет лучше поставить на сошку.

Отделить затыльник, для чего нажать на его стопор (снизу позади короба), вывинтить затыльник и вынуть его с пружинами ствола и затвора, которые затем отделить.

Отделить приклад, для чего вывернуть винт-антабку и выбить стопор.

Отделить кожух от короба, для чего отвести назад рукоятку перезаряжания, вытолкнуть соединительный болт и повернуть замыкатель головкой вниз.

Отделить досылатель с направляющей планкой и рукояткой перезаряжания, отведя подвижные части до конца выреза в кожухе, вывести его из окна ствольной коробки.

Извлечь затвор с боевой личинкой и разделить их.

Извлечь ствол со ствольной коробкой.

Отвернуть переводчик-предохранитель.

Отвернуть винт-ось спускового рычага и отделить последний.

Отвернуть винт спускового крючка и отделить коробку спускового механизма.

Выбить пустотелую ось спускового крючка с шепталом, извлечь спусковой крючок со спусковой тягой.

Сборку производить в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «ШОША»

Патрон — 8×50R (8-мм «лебель»).

Масса оружия с сошкой, без патронов — 8,59 кг.

Масса снаряженного магазина — 0,887 кг.

Масса сошки — 0,4 кг.

Длина оружия — 1170 мм с пламегасителем, 1070 мм без пламегасителя.

Длина ствола — 450 мм.

Число нарезов — 4.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 650 м/с.

Прицельная дальность — 2000 м.

Эффективная дальность стрельбы — до 600 м.

Длина прицельной линии — 575 мм.

Темп стрельбы — 240–250 выстр./мин.

Виды огня — одиночный / автоматический.

Боевая скорострельность — 60–65 / 120 выстр./мин.

Емкость магазина — 20 патронов.

Высота линии огня — 345 мм.

Ручной пулемет «Брэн»

В мае 1935 г. британское правительство и руководство чехословацкой компании «Зброевка Брно» подписали договор о лицензионном производстве в Великобритании ручного пулемета ZB-33, разработанного чешскими конструкторами Вацлавом и Эмануилом Холеками и Антоном Мареком на основе ручного пулемета ZB-30 «Зброевка Брно». Его технологическая доводка велась на заводе «Ройал Смолл Армз» в г. Энфилд (Энфилд Лок, Мидлэссекс). Название пулемета составили по первым слогам городов Брно и Энфилд (BRno-ENfield — BREN).

Первая модификация Mk 1 была принята на вооружение в августе 1938 г. В целом этот пулемет повторял прототип, приклад был снабжен откидной плечевой опорой и нижней рукояткой для левой руки пулеметчика. Такой тип приклада не получил особого признания, так что при упрощении конструкции эти черты были устранены первыми. До декабря 1937 г. изготовили всего 42 пулемета, в июле следующего года в неделю делали 300 пулеметов. Массовое производство развернули только в 1939 г.

Пулемет состоял из следующих основных частей и механизмов: ствола, ствольной коробки, спусковой рамы с прикладом, запирающего, спускового и ударного механизмов, прицельных приспособлений, магазина, сошки. Сменный ствол соединялся со ствольной коробкой сухарно-резьбовым соединением при помощи поворотной муфты ствольной коробки с рукояткой.

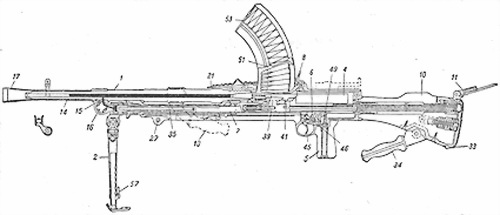

Разрез пулемета «Брэн»: 1 — ствол, 2 — сошка, 4 — ствольная коробка, 5 — пистолетная рукоятка, 6 — переводчик, 7 — спусковая рама, 8 — защелка магазина, 10 — приклад, 11 — наплечник, 13 — ручка ствола, 14 — трубка с газовой камерой, 15 — газовая камера, 16 — газовый регулятор, 17 — пламегаситель, 21 — щиток, 27 — проушина для соединения со станком (установкой), 33 — затыльник, 34 — рукоятка для левой руки, 35 — шток с поршнем, 39 — стойка затворной рамы, 41 — затвор, 45 — спусковой крючок, 46 — спусковая тяга, 49 — спусковой рычаг, 51 — подаватель, 53 — крышка магазина, 57 — защелка ножек сошки
