Отделить направляющий стержень возвратной пружины: удерживая пулемет за пистолетную рукоятку управления, другой рукой подать вперед направляющий стержень до выхода его из отверстия колодки приклада; приподнять задний конец направляющего стержня и извлечь его с возвратно-боевой пружиной из ствольной коробки; снять возвратно-боевую пружину с направляющего стержня.

Отделить затворную раму с затвором: удерживая пулемет за пистолетную рукоятку, за извлекатель отвести затворную раму назад до отказа; приподнимая затворную раз, извлечь ее вместе с затвором из ствольной коробки.

Отделить затвор от затворной рамы: удерживая затворную раму затвором кверху, отвести затвор назад и повернуть его вправо так, чтобы его ведущий выступ вышел из фигурного выреза затворной рамы; продвинуть затвор вперед и, поворачивая вправо, отделить затвор.

Отделить ударник от затвора: сдвинуть ударник назад до отказа и, перемещая его выступ вперед, извлечь из канала затвора.

Для пулемета ПКТ — отделить электроспуск: утопить фиксатор выколоткой, сдвинуть электроспуск вверх до выхода направляющих выступов из вертикальных пазов ствольной коробки.

Отделить ствол: сдвинуть замыкатель ствола влево до отказа; поворачивая рукоятку ствола, отделить ствол. Если пулемет нагрет, замыкатель не сдвинуть усилием руки. Тогда: в ствольную коробку вставляется затворная рама, палец подачи прижимается большим пальцем руки к торцу замыкателя, после чего затворная рама отводится в заднее положение, а палец подачи сдвигает при этом замыкатель ствола, затем вынимается затворная рама.

Сборка производится в обратном порядке.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПК

Патрон — 7,62×54R (7,62-мм обр. 1908 г.).

Масса пулемета без патронов — 9,0 кг.

Масса пулемета со станком — 16,7 кг.

Масса ПКСН с ночным прицелом ППН-3, на станке Саможенкова без боекомплекта — 20,435 кг.

Масса ствола — 2,6 кг.

Длина общая — 1173 мм.

Длина ствола — 658 мм (с пламегасителем).

Длина нарезной части ствола — 550 мм.

Длина пулемета на станке для стрельбы в положении лежа — 1270 мм.

Число нарезов — 4.

Тип нарезов — правосторонние, прямоугольные.

Длина хода нарезов — 240 мм.

Начальная скорость пули — 825 м/с.

Дульная энергия пули — 3267 Дж.

Прицельная дальность — 1500 м.

Дальность прямого выстрела по грудной фигуре высотой 50 см — 420 м.

Дальность прямого выстрела по бегущей фигуре — 640 м.

Предельная дальность полета пули — 3800 м.

Темп стрельбы — 650 выстр./мин.

Боевая скорострельность — до 250 выстр./мин.

Емкость ленты — 100, 20 или 250 патронов.

Масса коробки с лентой на 100 патронов — 3,9 кг.

Масса коробки с лентой на 200 патронов — 8,0 кг.

Масса коробки с лентой на 250 патронов — 9,4 кг.

Высота линии огня — 320–820 мм.

Расчет — 2 человека.

Модернизированный единый пулемет ПКМ

Пулемет Калашникова был модернизирован, прежде всего, с целью снижения массы, упрощения производства и повышения удобства эксплуатации. Массу пулемета ПКМ (индекс 6П6M), принятого на вооружение в 1969 г., удалось снизить на 1,5 кг. Был внесен ряд изменений: ликвидировано оребрение ствола, изменена конструкция пламегасителя, рукоятки заряжания, затылка приклада, спусковой скобы. Жесткость крышки ствольной коробки повышена продольными ребрами. Приклад получил складной наплечник.

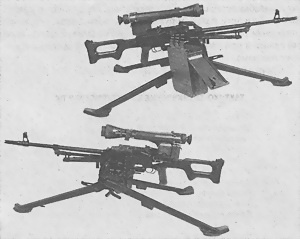

Модернизированный 7,62-мм единый пулемет ПКМН с ночным прицелом НСПУ-М на треножном станке Степанова с укрепленной на станке патронной коробкой

Впоследствии установлен пластмассовый приклад. Заметим, что масса пулемета ПКМ на сошке с лентой на 100 патронов сопоставима с массой пулемета ДП с магазином на 47 патронов и меньше, чем масса ротного пулемета РП-46.

Пулемет ПКМ имеет модификацию ПКМН (6П6МН), приспособленную для установки ночных прицелов — например, универсального бесподсветного прицела второго поколения НСПУ-3 (1ПН51) с электронно-оптическим преобразователем на основе микроканальной пластины. НСПУ-3 обеспечивает надежное обнаружение человека на дальности до 300–600 м. Масса НСПУ-3 — 2,1 кг (вместе с источником питания), длина — 340 мм, кратность увеличения — 3,6^х, угол поля зрения — 9,5°.

Прицел НСПУ-5 (1ПН83) с кратностью увеличения — 3^х, полем зрения — 7° снабжен встроенным лазерным-ИК осветителем («подсветчиком»). Диаметр подсвечиваемой на дальности 300 м зоны — 5–6 м. В сочетании с автоматической регулировкой яркости и регулируемой стрелком яркостью прицельной марки это позволяет работать в широком диапазоне внешних условий — от полнолунных ночей до почти полной темноты, опознавая цель типа «человек в полный рост» на дальности до 300 м. Масса прицела — 1,45 кг, длина — 300 мм. На основе электронно-оптических преобразователей поколения «II+» с повышенной чувствительностью фотокатодов, улучшения оптических систем в 1990-е годы появилась серия ночных прицелов 1ПН93 для стрелкового оружия и гранатометов, включая прицел 1ПН93-3 (с зеркально-линзовым объективом) к пулемету ПКМН.

Пулемет ПКМ на сошке, с оптическим прицелом 1П21

На ПКМН, как и на ручной пулемет РПК 74Н, может ставиться и универсальный стрелковый прицел УСП-1 (1П29) кратности увеличения 4^х, полем зрения 8°, массой 0,8 кг. В 1989 г. принят на вооружение прицел 1П21 переменной кратности увеличения (панкреатический) от 3^х до 9^х и полем зрения соответственно 6°11′ — 2°23′. С помощью прицельной сетки можно определять дальности до объекта — по нормированным целям высотой 0,75 м и 1,5 м и шириной 0,5 м. Масса прицела 1П21 — 1,25 кг. В 1990-е годы создан другой оптический пулеметный прицел с панкратическим увеличением — 1ОП64.

Патронная коробка с лентой на 100 патронов

В пулеметном комплексе, кроме патрона, самого пулемета и набора прицелов важную роль играют установки. К ПКМ в 1969 г. принят новый треножный станок 6Т5 конструкции Леонида Викторовича Степанова (ЦКИБ СОО, г. Тула). В конструкции станка широко использован принцип многофункциональности деталей. В качестве стойки для зенитной стрельбы используется остов механизма вертикального наведения. Втулка-основание служит осью крепления задних ног станка. Механизм крепления пулемета совмещен с защелкой крепления остова механизма вертикального наведения для зенитной стрельбы, механизм тонкой вертикальной наводки — с осью крепления механизма вертикального наведения. Стойка крепления коробки с лентой на правой задней ноге станка позволила менять позицию без разряжания пулемета, это повысило устойчивость станка на позиции при снижении массы самого станка. Станок Степанова на 3,2 кг легче станка Саможенкова, деталей у него меньше на 29 единиц. Отношение массы станка к массе самого пулемета уменьшилось с 0,86 до 0,6, а масса пулемета на станке (без ленты) — до 12,0 кг. Стоит отметить, что лучшего показателя по отношению массы станка к массе «тела» пулемета без ухудшения кучности стрельбы в серийных пулеметах пока нигде не достигнуто. К тому же станок Степанова оказался на 40 % менее трудоемок.
