При приходе в крайнее переднее положение затвор своим выступом набегает на сухарь во вкладыше ствольной коробки, который предварительно поворачивает затвор и выводит его из зацепления с ведущей площадкой затворной рамы. Затем запирающая спираль затворной рамы окончательно поворачивает затвор, и его боевые выступы заходят за упоры вкладыша ствольной коробки — происходит запирание канала ствола. Затворная рама, продолжая движение вперед, выбирает свободный ход, в конце которого зацепами извлекателя захватывает очередной патрон в ленте, а своим кольцевым выступом — продвигает вперед ударник, помещенный в канале затвора. Происходит выстрел.

После прохождения пулей газоотводного отверстия часть пороховых газов попадает в газовую камеру и отбрасывает назад поршень и связанную с ним затворную раму. Затворная рама выбирает свободный ход, затем своей спиралью поворачивает затвор влево, производя отпирание канала ствола. Затвор движется назад вместе с затворной рамой, своим выбрасывателем извлекает из патронника стреляную гильзу, которая с помощью отражательного выступа ствольной коробки выбрасывается наружу влево. При движении затворной рамы назад зацепы извлекателя вытягивают патрон из звена ленты, а левая наклонная грань затворной рамы воздействует на ролик подавателя (связь затворной рамы с рычагом подавателя ранее была реализована в чешском пулемете Vz.52). Подаватель поворачивается, и закрепленный на нем палец подачи перемещает ленту на один шаг влево. В это время патрон, захваченный зацепами извлекателя затворной рамы, движется с затворной рамой назад и через окно с помощью поворачивающегося рычага подачи опускается на линию досылания. При ходе подвижной системы вперед патрон досылается затвором и захватывается выбрасывателем.

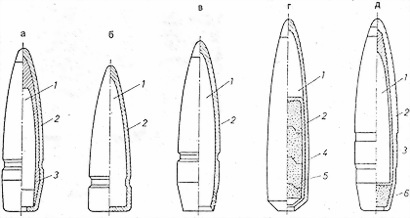

Пули патрона 7,62×53R: а — обыкновенная со стальным сердечником, б — быкновенная со свинцовым сердечником легкая, в — обыкновенная со свинцовым сердечником тяжелая, г — трассирующая, д — бронебойно-зажигательная

После удара в крайнем заднем положении о буфер затворная рама под действием возвратно-боевой пружины начинает движение вперед и, если спусковой крючок не отпущен, проходит над шепталом. Цикл автоматики повторяется.

Имеются патронные коробки для лент на 100, 200 или 250 патронов. При использовании пулемета на сошке коробка с лентой на 100 патронов крепится на ствольную коробку снизу, на треножном станке Саможенкова — все варианты коробок носятся и располагаются на позиции отдельно. Коробка на 100 патронов имеет в крышке откидной клапан для прохода ленты, когда коробка укреплена на пулемете. Для снаряжения патронных лент может использоваться машинка Ракова.

Понятие короткой и длинной очереди для единого пулемета иное, чем для автомата или ручного пулемета, — короткая включает до 10 выстрелов, длинная до 30. Для стрельбы используется винтовочный (винтовочно-пулеметный) патрон 7,62×54R с несколькими типами пуль: обыкновенная легкая со стальным сердечником, легкая пуля повышенной пробиваемости, трассирующие, бронебойно-зажигательные, бронебойно-трассирующая. Масса патрона в зависимости от типа пули и материала гильзы — 21–24 г.

Пулемет имеет открытый секторный механический прицел, колодка которого установлена на крышке ствольной коробки, мушка крепится на треугольном основании у дульной части ствола и защищена с боков крыльями. Прицел имеет механизм введения боковых поправок. Длина прицельной линии — 663 мм.

Использование 7,62-мм пулемета ПК с кольцевым прицелом в качестве вооружения вертолета. ПНР

На «ночной» модификации ПКН/ПКСН могут устанавливаться ночные бесподсветные прицелы ППН-З, НСПУ, НСПУМ. Ночной прицел ППН-3 («пулеметный прицел ночной, третий образец», индекс 1ПН28) усилительного типа с кратностью увеличения 4 предназначался специально для единого пулемета и позволял обнаруживать цели и вести прицельную стрельбу по ним на дальности до 400 м. Масса прицела ППН-3– 3,65 кг. В 1970-е годы появились новые прицелы усилительного типа, в число которых вошел и ночной универсальный стрелковый прицел НСПУ с трехкаскадным электронно-оптическим преобразователем. Масса прицела — 2,2 кг, кратность увеличения — 3,5, угол поля зрения = 5,4°. В поле зрения прицела проецируется изображение прицельной сетки. НСПУ позволяет вести ночью огонь на дальности прямого выстрела оружия.

На станке 6Т2 конструкции Е.С. Саможенкова пулемет ПКС крепится на раме (люльке) за передние цапфы ствольной коробки, выступы и выемы у спусковой скобы. Рама шарнирно соединена со штыревым вставным вертлюгом, снабженным секторным механизмом горизонтальной наводки и стержневым винтовым — тонкой вертикальной наводки. Сектор горизонтальной наводки насечен в тысячных дальности и снабжен ограничителями для фиксированного рассеивания по фронту. Для зенитной стрельбы и стрельбы по наземным целям с колена на раме закреплена откидная стойка с вращающимся кронштейном на конце. Характерной чертой станка являются незарывающиеся сошники на концах штампованных ног. Для скользких и подвижных грунтов на передней ноге имеется откидной дополнительный сошник, его переднее положение уменьшает рассеивание при стрельбе по сравнению с задним. Шарнирное крепление ног позволяет вести огонь со станка в положении лежа, сидя или с колена, положение ног фиксируется с помощью зубчатых шайб и зажимных винтов. Высота линии огня на станке Саможенкова — 320–820 мм, углы наведения по горизонтали — 90° по наземным целям и 360° по воздушным. С пулеметом ПКС на станке использовалась лента на 250 патронов в отдельно переносимой коробке.

ПК воюют и на Ближнем Востоке

Пулеметы ПК/ПКС заменяли в Советской Армии ротные и станковые пулеметы. ПК/ПКС поступали на вооружение пулеметных отделений рот и пулеметных взводов батальонов, потом — пулеметных и противотанковых пулеметных взводов мотострелковых рот. ПК состоит на вооружении армий пятнадцати стран.

Порядок неполной разборки ПК

Установить пулемет на сошку, для чего: освободить ноги сошки от пружинной застежки, отвести сошку от ствола так, чтобы ее ноги заняли фиксированное положение, установить пулемет на сошку дульной частью ствола вперед или влево.

Отделить патронную коробку от пулемета (отведя защелку коробки вправо). Утопить большим пальцем защелку и поднять крышку ствольной коробки. Поднять основание приемника, повернуть предохранитель в положение «Огонь», за рукоятку перезаряжания отвести назад подвижную систему и проверить, нет ли патрона в патроннике.

Извлечь пенал с принадлежностью: указательным пальцем утопить крышку гнезда приклада так, чтобы пенал под действием своей пружины вышел из гнезда.

Отделить звенья шомпола от ноги сошки: отвести передвижной хомутик ноги вверх и отделить звенья шомпола.
