Из проделанного упражнения можно извлечь абсолютно ясный урок: если вам нужно четко отобразить действительные взаимосвязи, преодолейте стремление к оригинальности и положитесь на традиционные круговые диаграммы. Творческий же подход используйте для того, чтобы повысить наглядность диаграмм за счет удачного расположения на листе, легко читаемого шрифта и конструктивного использования цветов и штриховки.

Итак, доли целого нагляднее всего отображаются посредством круговых диаграмм. Однако когда вам нужно сравнить компоненты нескольких целых, не сомневайтесь ни минуты – используйте линейчатую диаграмму или гистограмму, нормированную на 100 %. И вот почему.

ПЛОХО

ХОРОШО

Обратите внимание на то, что надписи приходится повторять для каждой из двух круговых диаграмм. Конечно, мы можем использовать легенду. Однако в этом случае читателю придется смотреть то в легенду, то на диаграмму, чтобы понять, какой из компонентов что означает. Кроме того, хотя тени или цвета помогают зрителю различить три компонента, взгляд должен постоянно перемещаться с одной диаграммы на другую, чтобы уловить взаимосвязи.

Используя же гистограмму, нормированную на 100 %, мы можем избежать этих проблем. В данном случае надписей меньше, а взаимосвязи между соответствующими сегментами, усиленные связывающими две колонки линиями, отображены более наглядно.

Для иллюстрации позиционного сравнения лучше всего подходит линейчатая диаграмма.

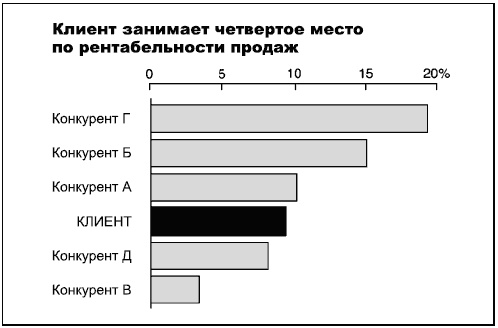

По вертикали располагается не шкала, а только обозначения сравниваемых элементов – стран, отраслей промышленности, компаний, имен продавцов. Самое главное – вы можете расставить линейки в нужной вам последовательности. Например, в диаграмме, где проводится сравнение показателей рентабельности продаж клиента и его пяти конкурентов, линейки, озаглавленные названиями компаний, можно расположить в алфавитном порядке, по времени начала работы компании в отрасли, по объемам продаж, по показателям рентабельности – от самого низкого значения показателя к самому высокому или, как в примере, от самого высокого к самому низкому (от лучшего к худшему).

Линейчатая диаграмма

При составлении линейчатых диаграмм необходимо убедиться, что пространство, разделяющее линейки, меньше, чем ширина самих линеек. Используйте самый контрастный цвет или штриховку для того, чтобы выделить самый важный элемент, подчеркивая таким образом вашу основную идею, выраженную в заголовке.

Для обозначения количественных величин можно использовать либо шкалу вверху (иногда – внизу), либо цифры на концах линеек, но ни в коем случае и то и другое одновременно. Шкалу используйте, если хотите только кратко ознакомить с взаимосвязями, цифры – если эти взаимосвязи важны для передачи основной идеи. Иногда неплохо использовать шкалу и одну цифру, на которой необходимо сделать акцент. Сочетание же шкалы и нескольких цифр излишне и создает помехи как в линейчатых диаграммах, так и в гистограммах и графиках.

Используя цифры, округляйте их и избегайте дробей, если точная величина несущественна. К примеру, 12 % запоминается гораздо лучше, чем 12,3 % или 12,347 %.

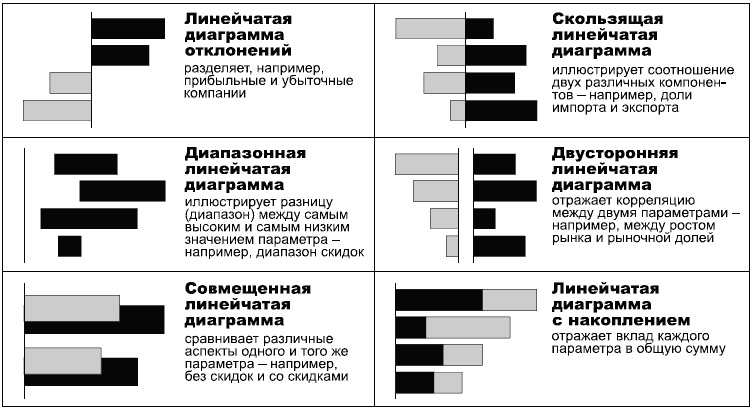

Чтобы продемонстрировать разнообразные возможности линейчатой диаграммы, я выделил шесть видов таких диаграмм и сопроводил их дополнительной информацией. Примеры их использования приводятся далее в этой части. Советую включить их в набор диаграмм, используемых в работе.

Иногда для иллюстрации позиционного сравнения вместо линейчатой диаграммы используют гистограммы – вертикальные столбцы вместо горизонтальных линеек. Это, конечно, не ошибка. Однако в девяти случаях из десяти линейчатые диаграммы смотрятся лучше – по двум причинам. Во-первых, применяя их для иллюстрации позиционного сравнения, мы снижаем вероятность путаницы между позиционным и временным сравнением. В последнем случае как раз лучше использовать гистограммы. Поэтому, чтобы подчеркнуть это различие, лучше не иллюстрировать изменения во времени посредством линейчатых диаграмм: мы привыкли рассматривать время как движение слева направо, а не сверху вниз.

Вторая причина – практическая. Чаще всего сравниваемые элементы имеют довольно длинные наименования (регионы – северо-восток, юго-запад; отрасли – сельское хозяйство, промышленность; имена продавцов), которые требуют много места. Обратите внимание на два приведенных примера. Они показывают, что слева от линеек можно разместить любые наименования, тогда как под столбцами места для названий зачастую не хватает – в силу узости колонок. Поэтому приходится сильно уменьшать шрифт, переносить слова или писать их неудобными для чтения способами.

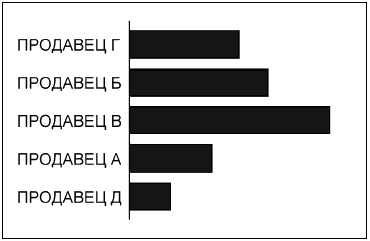

ХОРОШО

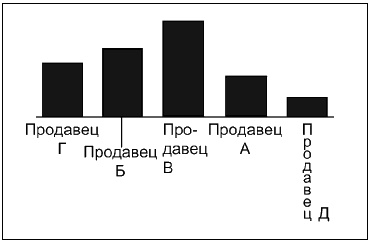

ПЛОХО

Если покомпонентное и позиционное сравнения показывают взаимосвязи в определенный момент времени, то временное сравнение отражает динамику изменений.

Данный тип сравнения лучше всего иллюстрировать при помощи гистограмм или графиков. Выбрать, что именно использовать, просто. Когда вам нужно показать лишь несколько значений (скажем, семь или восемь), используйте гистограмму. Для демонстрации поквартальных изменений за 20 лет правильнее использовать график.

Выбирая между гистограммой и графиком, можно также руководствоваться характером имеющихся у вас данных. С помощью гистограммы лучше отражать точные значения параметра в определенные моменты времени. К этой категории относятся, например, данные по объемам производства. Графики больше подходят для отображения тенденции на протяжении некоторого непрерывного периода. Яркий пример – данные по материально-производственным запасам.

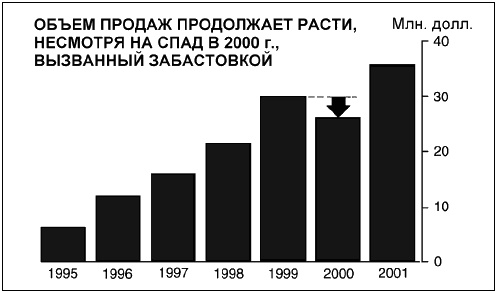

Гистограмма

Помимо этих различий, каждый из данных двух типов диаграмм имеет свои собственные характеристики и разновидности, поэтому их стоит изучить отдельно.
