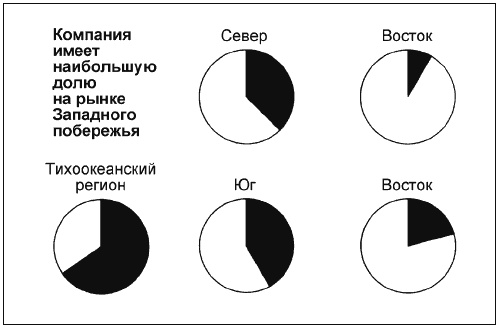

Использование отдельного круга для каждого региона, как в диаграмме 8, показывает и долю компании в каждом регионе, и различия от региона к региону. Можно использовать и нормированные на 100 % линейки (см. диаграмму 21), но представление данных в виде кругов для симуляции географического положения регионов повышает наглядность презентации.

№ 8

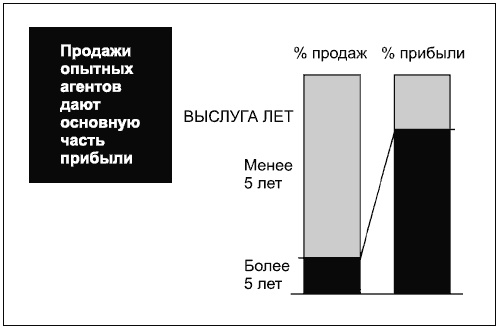

Диаграмма 9 иллюстрирует, что при необходимости показать соотношение между компонентами нескольких целых лучше использовать столбцы или линейки, нормированные на 100 %. Такой рисунок часто называют «диаграммой 20/80». Здесь показано, что, хотя на более опытных агентов приходится меньший процент продаж, заключаемые ими сделки приносят основную часть прибыли.

№ 9

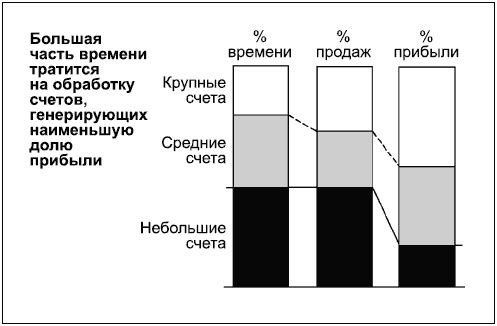

Как показано на диаграмме 10, используя гистограмму, нормированную на 100 %, вы сможете сравнивать более двух позиций и компонентов. Однако не стоит применять более трех компонентов в каждой позиции, так как это может затруднить восприятие. Диаграммы 9 и 10 могут быть и линейчатыми, однако приведенная схема используется чаще.

№ 10

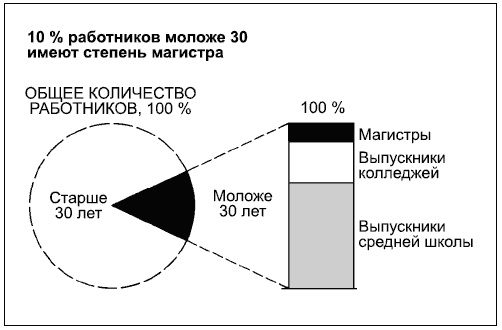

Диаграмма 11 совмещает круговую диаграмму с гистограммой, чтобы показать сравнение компонентов целого внутри другого целого: 1) процент работников моложе 30 лет среди всех сотрудников; 2) процентное распределение по уровню образования среди тех, кто моложе 30.

При использовании такого типа диаграмм всегда начинайте с круговой диаграммы, а не наоборот.

№ 11

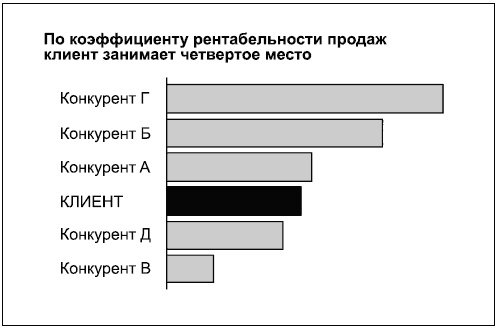

В линейчатой диаграмме зачастую важен порядок расположения объектов. На диаграмме 12 объекты расположены по нисходящей, чтобы показать ранжирование от лучшего к худшему а также место клиента. Коэффициент рентабельности продаж клиента выделен при помощи более темной заливки и другого шрифта для подписи.

№ 12

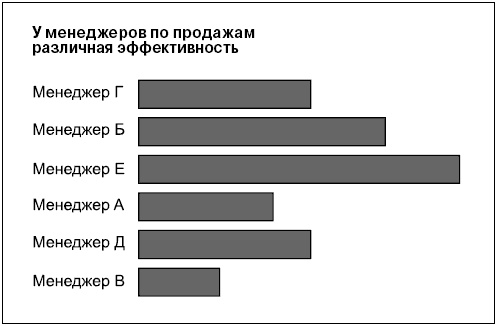

Вместо расположения объектов по нисходящей или восходящей в диаграмме 13 используется случайный порядок, чтобы подчеркнуть различие в эффективности менеджеров по продажам, как указано в заголовке.

№ 13

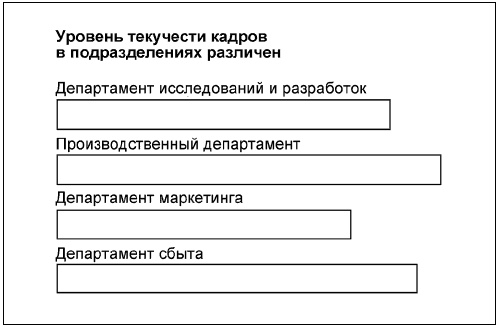

В диаграмме 14 подписи помещены над линейками, а не слева от них. При таком расположении выгоднее используется место, отчего диаграмма выглядит компактнее. Таким образом можно отвести больше пространства горизонтальной шкале, чтобы подчеркнуть важные различия между подразделениями.

№ 14

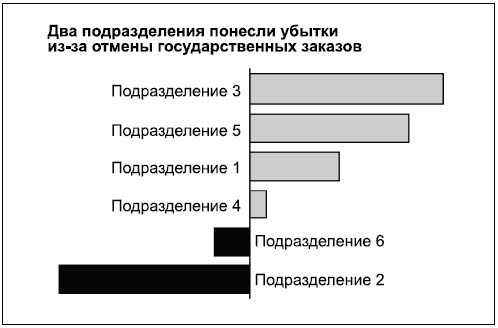

Диаграмма 15 – это линейчатая диаграмма отклонений, в которой линейки, расположенные слева от оси (продолженные за нулевую отметку), обозначают отрицательные результаты или неблагоприятные условия. Вертикальная ось отделяет прибыльные подразделения от убыточных. Объекты располагаются по нисходящей – от самых прибыльных к самым убыточным. Чтобы сделать диаграмму компактнее, подписи для прибыльных подразделений расположены слева, а для убыточных – справа.

№ 15

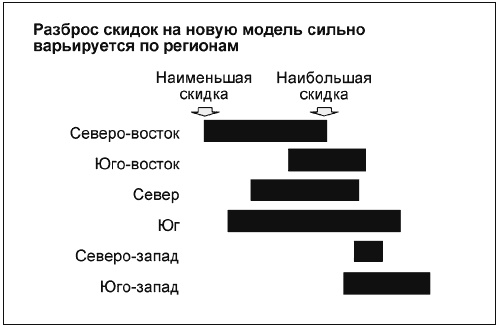

Диаграмма 16 – это диапазонная линейчатая диаграмма, в которой показан разброс между низкими и высокими значениями, а не только отдельные значения. Используйте такие диаграммы, если требуется отразить значения на концах диапазона вместе с различиями между ними.

№ 16

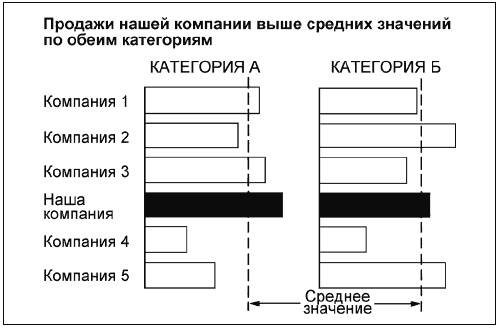

Диаграмма 17 – это линейчатая диаграмма, на которой можно сравнить две или более группы линеек. Она дает возможность сравнивать как по вертикали, так и по горизонтали. Сравнивать по вертикали проще, так как значения откладываются от общего основания. Сравнивать по горизонтали сложнее, так как у объектов различные основания. Средние значения можно было бы отметить линейками, однако пунктирные линии, которые пересекают линейку производительности каждой компании, четче показывают, чьи продажи выше среднего, а чьи – ниже.

№ 17

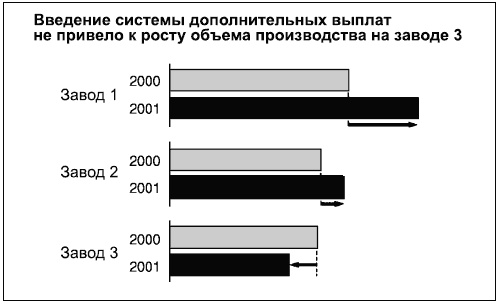

Диаграмма 18 – это совмещенная линейчатая диаграмма, где сравниваются несколько объектов (заводы 1, 2 и 3) в два момента времени. Данные по разным периодам различаются с помощью заливки. Пунктирные линии и стрелки помогают подчеркнуть направление и величину изменений.

№ 18

Диаграмма 19 – это особая форма совмещенной линейчатой диаграммы, которая иногда бывает очень эффективна. Наложение линеек друг на друга экономит место по вертикали, помогает акцентировать внимание на ближайшем временном периоде и на разнице между двумя периодами. В данном примере элементы сравнения расположены по нисходящей в соответствии с величиной разрыва. Их можно было бы расположить и в соответствии с бизнес-циклом: разработка, производство, распределение, продажи.
