Ниже вы найдете несколько блоков информации, извлеченной из анализа функционирования воображаемой отрасли игрушечной промышленности. Отрасль производит следующие игрушки: хливких шорьков, пыр-наву, хрюк-зелю-ков, мюмзиков в мове и самых популярных – злопастных брандашмыгов. В рамках этой отрасли действуют шесть конкурирующих компаний. Наша компания называется «Кричигром».

Начертите необходимые диаграммы на чистых страницах согласно инструкциям и представленной информации.

В каждом случае обязательно определяйте подразумеваемый тип сравнения и подбирайте диаграммы в соответствии с матрицей. Кроме того, пишите заголовки, которые должны отражать и подчеркивать аспекты, иллюстрируемые каждой из диаграмм применительно к нашей компании.

Задание 1

На основе приведенных данных начертите диаграмму, показывающую долю «Кричигрома» в общем объеме продаж воображаемой отрасли игрушечной промышленности в 2001 г. – в сравнении с конкурентами.

Решение

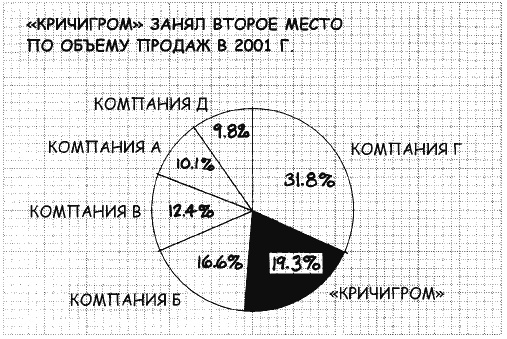

В задании 1 ключевыми являются слова «доля в общем объеме продаж отрасли в 2001 г.». Они указывают на покомпонентное сравнение (размеры каждой доли в процентах от целого), а также говорят о том, что нужно использовать круговую диаграмму, поскольку речь идет о некоем целом.

Компоненты здесь расположены по часовой стрелке – от компании с наибольшей долей продаж до компании с наименьшей долей. «Кричи-гром» в соответствии с данными занимает второе место. Для того чтобы выделить долю нашей компании, мы использовали закрашивание соответствующего ей сегмента.

Задание 2

Начертите диаграмму, которая показывает, какое место в отрасли в 2001 г. занимал «Кричи-гром» по показателю доходности активов.

Решение

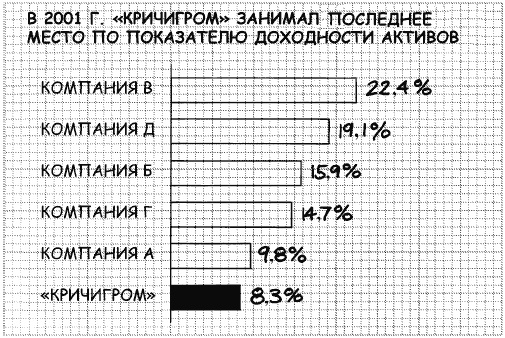

В задании 2 слова «какое место» четко указывают на позиционное сравнение. Здесь мы хотим знать, у какой из компаний наибольший показатель доходности активов, а у какой – наименьший. В данном случае у «Кричигрома» – наименьший. Обратите внимание, насколько эффективно линейчатая диаграмма отражает основную идею: «Кричигром» расположен внизу списка. Эффект усилен при помощи темной заливки.

Задание 3

Начертите диаграмму, демонстрирующую наличие либо отсутствие взаимосвязи между долей продаж и показателем доходности активов в воображаемой отрасли игрушечной промышленности в 2001 г.

Решение

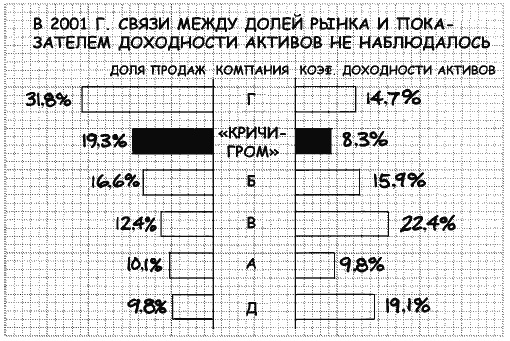

В большинстве случаев мы предполагаем наличие взаимосвязи между долей продаж и показателем доходности активов: чем больше доля, тем больше показатель доходности. В данном же случае подобной взаимозависимости не наблюдается. Например, доля продаж «Кричигро-ма» – вторая по величине, однако коэффициент доходности активов у этой компании намного меньше, чем, скажем, у компании В, которая занимает лишь четвертое место по доле продаж.

В данном случае можно было бы использовать и точечную диаграмму, но двусторонняя линейчатая диаграмма позволяет подписать данные более наглядно.

Задание 4

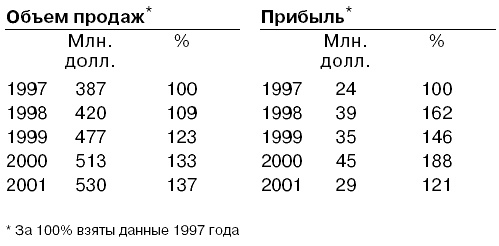

Начертите диаграмму, показывающую тенденции изменения объема продаж и прибыли компании «Кричигром» в 1997–2001 гг. При этом 1997 г. примите за основу а последующие годы покажите в процентном соотношении с ним.

Решение

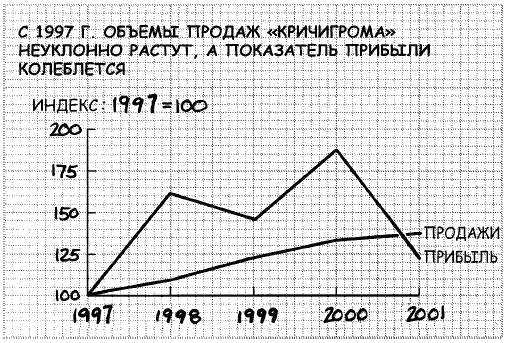

В задании 4 требуется показать изменения во времени – временное сравнение, – и для этой цели лучше всего подходит график.

Мы перевели абсолютные числа в проценты от базовой величины (которую здесь представляют данные за 1997 г.), чтобы обеспечить общую и более понятную основу для сравнения двух различных величин – 530 и 29 млн. долл.

Это отличный пример преимущества диаграмм перед табличными данными. На графике ясно видна нестабильная модель изменения прибыли, которая была не столь наглядной в таблице.

Задание 5

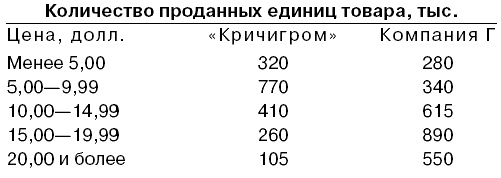

Начертите диаграмму, показывающую, что в 2001 г. основную долю наших продаж, в отличие от компании Г, составили наименее дорогие модели злопастных брандашмыгов.

Решение

Задание 5 отсылает нас к частотному сравнению, поскольку мы сравниваем количество единиц товара, проданного в пределах конкретных ценовых рамок. В данном случае мы использовали ступенчатую гистограмму, выделив столбцы, относящиеся к «Кричигрому», заливкой. Конечно, можно было бы показать то же самое и на графике с двумя линиями, но с таким небольшим количеством показателей гистограмма предпочтительнее.
