Буровые установки

Стационарные буровые установки

Изготавливаются буровые установки следующих видов – механические, электрические (переменного и постоянного тока) и электромеханические с глубиной бурения от 1000 до 7000 метров, способные работать в различных климатических и геологических условиях. Технические параметры удовлетворяют различным условиям бурения. Все серии буровых установок блочно-модульного типа.

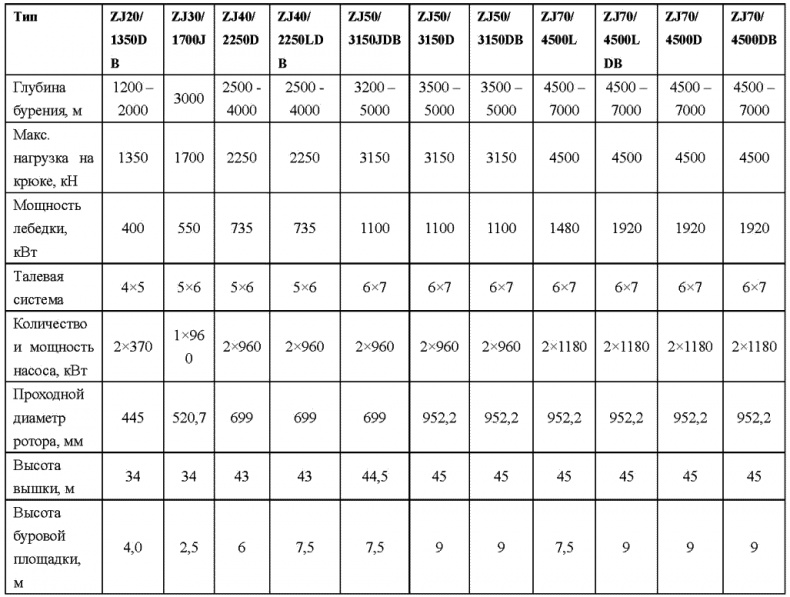

Технические характеристики буровых установок

Мобильные буровые установки

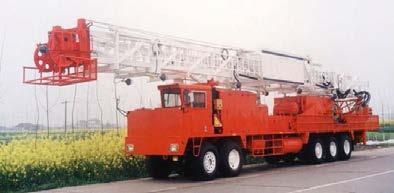

1. Установка для ремонта скважин грузоподъемностью 100 тонн.

● Глубина текущего ремонта 7000 м (диаметр НКТ 73,03 мм)

● Глубина капитального ремонта:

– 5800 м (диаметр БТ 73,03 мм)

– 4500 м (диаметр БТ 88,90 мм)

– 3600 м (диаметр БТ 114,3 мм)

● Номинальная нагрузка на крюке 1000 kN

● Макс. статическая нагрузка на крюке 1350 kN

● Мощность лебедки 407 kW

● Оснастка талевой системы 4×5

● Привод шасси 10×8

● Диаметр талевого каната φ26мм

● Габаритные размеры (Д×Ш×В) 19,62 м×3,1 м×4,28м

● Высота вышки: 34м

● Максимальная скорость 60 км/ч

● Минимальный радиус разворота 17 м

● Общий вес 50000 кг

2. Установка для ремонта скважин грузоподъемностью 80 тонн.

● Глубина текущего ремонта 5500 м (диаметр НКТ 73,03мм)

● Глубина капитального ремонта: 4500 м (диаметр БТ 73,03мм)

Технические характеристики

● Модель двигателя : дизельный C-15

● Номинальная нагрузка на крюке : 800kN

● Максимальная статическая нагрузка на крюке : 1125kN

● Мощность двигателя : 354kW

● Высота вышки 32м

● Оснастка талевой системы : 4×5

● Диаметр талевого каната : φ26мм

● Габаритные размеры (Д×Ш×В) мм) : 17600×2900×4250

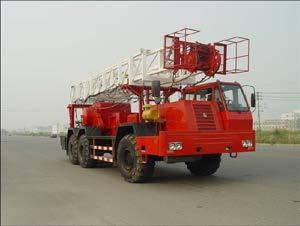

3. Установка для ремонта скважин грузоподъемностью 40 тонн G5292TXJ

Данная буровая установка предназначена для ремонта скважин максимальной глубиной до 3200 м.

Технические характеристики:

● Модель шасси : WS5303

● Модель двигателя : WD615.44

● Объем и мощность двигателя (мл/кВт) 9726/235

● Общий вес (kг): 29300

● Максимальная скорость (kм/ч) : 40

● Габаритные размеры (Д×Ш×В) мм) : 12430×3080×4050

● Высота вышки : 18м

● Номинальная нагрузка на крюке (kN) 400

● Максимальная нагрузка на крюке (kN) : 675

● Оснастка талевой системы: 3×4

4. Мобильная буровая установка для ремонта скважин грузоподъемностью 40 тонн SG5291TXJ

Данная буровая установка предназначена для ремонта скважин максимальной глубиной до 3000 м.

Технические характеристики:

● Модель шасси: SX1314BP366

● Модель двигателя : WD615.44

● Мощность и скорость вращения двигателя : 235/2200kW/об/мин

● Общий вес : 29495кг

● Габаритные размеры (Д×Ш×В) мм): 11700×2500×4000мм

● Номинальная нагрузка на крюке : 400kN

● Максимальная нагрузка на крюке : 675kN

● Высота вышки : 18м

● Оснастка талевой системы 3×4

Спецтехника для цементирования скважин

Установка для гидроразрыва пластов 40 (70)MPa（SG5201TSN）

Предназначена для гидравлического разрыва пластов, цементирования, гидропескоструйной перфорации, нагнетания различных жидкостей при работе на нефтяных и газовых скважинах.

Технические характеристики:

● Модель шасси: CZ1253SU455

● Модель двигателя : WD 615.50

● Объем и мощность двигателя (мл/ кВт) : 9726/206

● Общий вес (кг) : 19835

● Максимальная скорость (к/ч) : 89

● Габаритные размеры (Д×Ш×В) мм) : 9610×2500×3425

Технические характеристики оборудования:

● Модель двигателя : MWMTBD234V8

● Мощность и скорость вращения [kВт/об/мин] : 303/1800

● Модель насоса : 3PC-270

● Максимальное давление насоса (MPa) : 40 (70)

Установка насосная 35 MPa（SG5140TJC ）

Предназначена для нагнетания рабочих жидкостей при бурении и цементировании скважин в процессе бурения и капитального ремонта, а также при проведении других промывочно-продавочных работ на нефтяных и газовых скважинах.

Технические характеристики:

● Модель шасси: EQ1141G7DJ
