Доски, из которых изготавливаются проступи, должны быть остроганы и отшлифованы. Передняя кромка может нависать над подступенком, поэтому она закругляется (по этой причине ее называют валиком). Торцы проступей, поскольку они остаются на виду, отделываются бруском, шпатлюются и либо окрашиваются, либо шпонируются.

Особых требований к древесине, идущей на изготовление подступенков, не предъявляется. Достаточно того, что для них используются строганые доски толщиной 18–25 мм. Поскольку торцы подступенков готовой лестницы остаются открытыми, их следует несколько облагородить: например, они выглядят вполне эстетично, будучи запиленными под углом 45º. Наверное, нет необходимости говорить о том, что красиво смотрится лестница, проступи и подступенки которой сделаны из одинаковой древесины.

Так как лестница – конструкция достаточно опасная, о надежности ее элементов, в частности косоуров, разговор отдельный. Косоуры могут быть различными по своей геометрии: скажем, на участке опирания на площадочную балку быть с запилами или не иметь их (рис. 23).

Спорить с тем, что косоуры без запилов более прочные, нет смысла, потому что, во-первых, количество участков с ослабленными сечениями у них меньше, а во-вторых, риск скола древесины в точке опирания равен нулю. Но при этом нельзя не назвать и недостатки, главный из которых – необходимость использовать для монтажа косоуров более высокую площадочную балку, что отразится на высоте прохода под лестницей (уменьшит его).

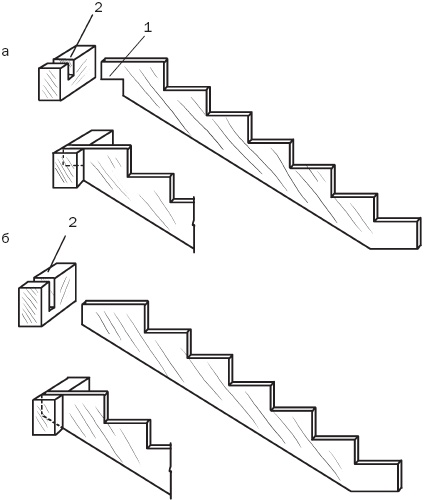

Рис. 23. Варианты косоуров по способу опирания на площадную балку: а – с запилом в верхней части; б – без запила в верхней части; 1 – запил; 2 – балка площадки

Устройство косоура без запила возможно благодаря наличию верхней фризовой ступени, которая может:

• быть такой же по своим параметрам, как основные ступени;

• быть уже рядовых (основных) ступеней;

• отсутствовать.

Это наглядно показано на рис. 24, на которой видно, что верхняя фризовая ступень и косоуры «задвигаются» в площадочную балку, что, с одной стороны, позволяет менять горизонтальные размеры лестницы, сохраняя ее уклон, а с другой – также требует увеличения высоты площадочной балки и, помимо этого, усложнения узлов крепления. Поэтому предпочтение чаще отдается косоурам с запилом в месте опирания на площадочную балку, что несколько компенсирует увеличение ее высоты.

Опорой для нижней части косоуров служат балки пола нижнего этажа или междуэтажной лестничной площадки, если построена двухмаршевая лестница. При этом относительно лестницы балки могут размещаться в поперечном или продольном направлении. В первом случае узел можно решить таким же образом, как и в верхней части косоура, т. е. выполнить запил на косоуре или на балке (рис. 25).

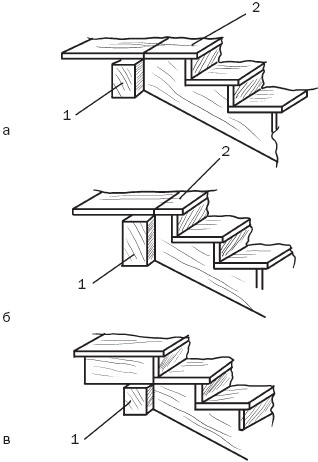

Рис. 24. Варианты устройства косоура, когда верхняя фризовая ступень: а – не отличается от основных; б – уже основных; в – отсутствует; 1 – площадочная балка; 2 – фризовая ступень

Во втором случае, т. е. при продольном расположении балок, возможны варианты: либо косоуры могут прикрепляться к балясине, врезанной в балку и прочно закрепленной, либо продольные балки соединяются поперечной балкой, которая становится опорой для косоуров. Как было сказано выше, косоур изготавливается из прямой доски толщиной от 40 мм и шириной 250–300 мм. В случае прямолинейного лестничного марша, т. е. когда косоуры одинаковы, для разметки ступеней следует изготовить трафарет. Для этого надо:

• взять кусок фанеры;

• от одного из углов отложить ширину проступи и высоту подступенка;

• соединить полученные точки прямой линией (обратите внимание на отсутствие второй линии, как было на шаблоне для лестницы на тетивах);

• с обеих сторон шаблона прибить по намеченной линии 2 рейки (рис. 26);

• наложить готовый шаблон на косоур таким образом, чтобы рейки препятствовали смещению, и выполнить разметку (рис. 27).

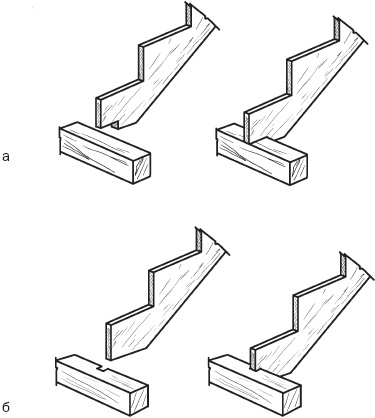

Рис. 25. Крепление нижней части косоура при поперечном направлении балок с запилом: а – косоура; б – балки

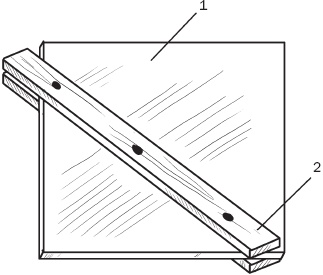

Рис. 26. Шаблон для разметки косоура: 1 – фанера; 2 – рейки

Если лестница конструируется с забежными ступенями, то косоуры будут иметь разную геометрическую форму и вырезы в них должны размечаться в соответствии с размерами каждой ступени. При этом высота подступенка сохраняется, изменению подвергаются только ширина проступи и уклон лестницы. На внутренний косоур монтируется узкая часть ступеней, т. е. подъем лестницы становится более крутым, а на внешний косоур – широкая часть, т. е. подъем остается более пологим. Что характерно, косоуры не перестают быть параллельными друг другу, меняется лишь длина врезки (запила) проступи.

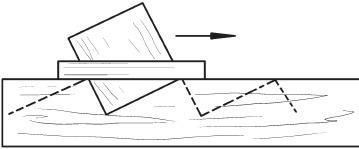

Рис. 27. Разметка косоура с помощью шаблона

Для такой лестницы также необходимо изготовить шаблон, но в отличие от предыдущего рейки следует сделать подвижными, чтобы иметь возможность его перенастраивать под конкретную забежную ступень.

Если есть возможность приобрести необходимой ширины и толщины доски, то проблем с выполнением косоуров не возникает. Если не удается найти широкие, прямые, без дефектов доски, то есть альтернативные решения. Например, на верхнюю продольную кромку косоура можно прикрепить добавочные деревянные элементы, называющиеся кобылками, на которые и будут монтироваться проступи. Наиболее простой вариант – треугольная кобылка, прикрепляемая к косоуру с помощью шкантов, вставляющихся в пазы, и клея. Соединение можно усилить, если изготовить кобылку более сложной формы (рис. 28) и дополнительно выпилить паз в косоуре. Способ фиксации остается прежним – шканты и клей.

В качестве информации скажем, что, помимо названного способа, на косоуры с помощью дюбелей могут прикрепляться блочные ступени, проступи могут устанавливаться на изогнутые стальные опоры или опорные ножки.
