Фирма Henschel не преминула извлечь из сделки неплохую выгоду. Полностью комплектный «Тигр» (а именно в таком виде его хотели получить японцы) с 92 артвыстрелами, 4500 патронами к пулемётам, 192 — к пистолету-пулемёту, радиостанцией и оптикой обходился вермахту в 300 тыс. рейхсмарок. Дальневосточному союзнику его «толкнули» за 645 тыс. рейхсмарок. В эту сумму, правда, входила и стоимость разборки и упаковки. 14 октября 1943 года танк отправили в Бордо. После того как в феврале 1944 года был осуществлён платёж, «Тигр» стал японским. Впрочем, подводной лодки из Страны восходящего солнца он так и не дождался. Решением Главного командования сухопутных войск 21 сентября 1944 года танк был реквизирован и вновь передан в распоряжение германского вермахта.

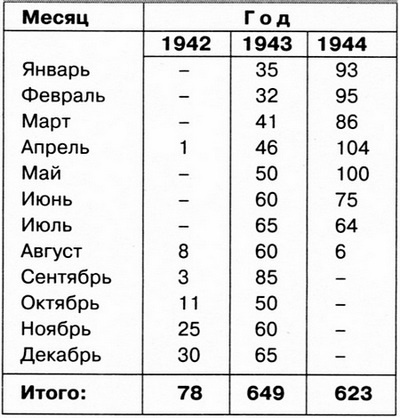

Производство тяжёлого танка «Тигр»

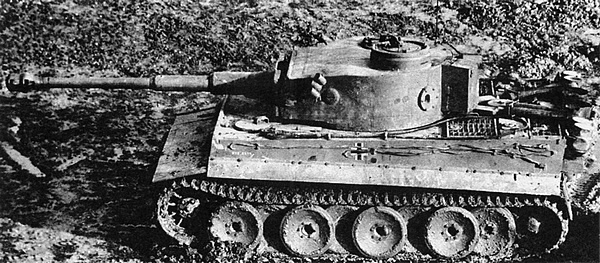

Серийный танк «Тигр» ранних выпусков. Хорошо видны воздушные фильтры типа Feifel.

КОМПОНОВКА танка Pz.Kpfw.VI «Тигр» представляла собой классический вариант с передним расположением трансмиссии.

В передней части находилось отделение управления. В нём размещались коробка передач, механизм поворота, органы управления, радиостанция, курсовой пулемёт, часть боекомплекта и рабочие места механика-водителя (слева) и стрелка-радиста (справа).

Боевое отделение занимало среднюю часть танка. В башне устанавливались пушка и спаренный пулемёт, приборы наблюдения и прицеливания, механизмы наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под поликом башни размещался боекомплект. На днище танка — гидропривод поворота башни.

В моторном отделении располагался двигатель и все его системы, а также топливные баки. Моторное отделение отделялось от боевого перегородкой.

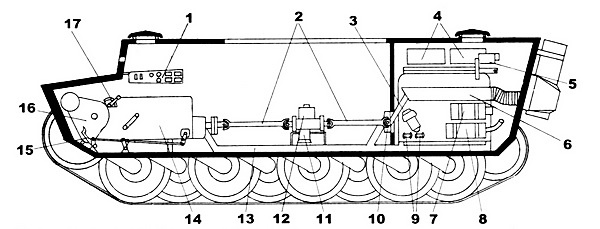

Компоновка корпуса (продольный разрез):

1 — панель приборов; 2 — карданные валы; 3 — масляный фильтр; 4 — воздушные фильтры; 5 — магнето; 6 — выхлопной коллектор; 7 — генератор; 8 — масляный радиатор; 9 — топливные насосы; 10 — нагнетатель воздуха; 11 — водооткачивающий насос; 12 — привод механизма поворота башни; 13 — труба подачи воздуха; 14 — коробка передач; 15 — педаль главного фрикциона; 16 — механизм поворота; 17 — рычаг переключения передач.

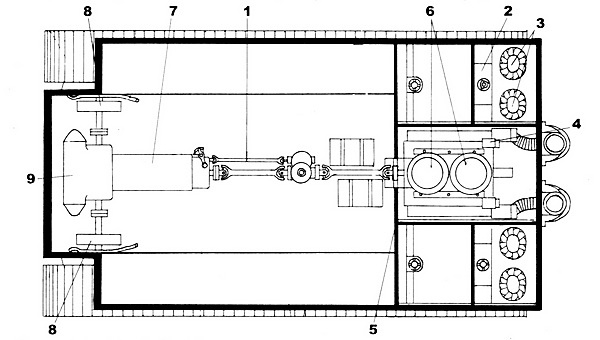

Компоновка корпуса (план):

1 — вал отбора мощности к механизму поворота башни и водооткачивающему насосу; 2 — радиатор; 3 — вентиляторы; 4 — магнето; 5 — огнеупорная перегородка; 6 — воздушные фильтры; 7 — коробка передач; 8 — тормоза; 9 — механизм поворота.

КОРПУС танка собирался из броневых листов, соединённых в шип и сваренных двойным швом. Броня — катаная, хромомолибденовая, с поверхностной цементацией.

Лобовой лист подбашенной коробки располагался под углом 8° к вертикали, верхний лобовой лист корпуса — под углом 77°, нижний — под углом 27°. Бортовые листы — вертикальные, кормовой лист наклонён под углом 8°.

В передней части крыши подбашенной коробки имелись люки-лазы механика-водителя и стрелка-радиста. Люки закрывались круглыми крышками, откидывающимися на петлях. В каждой крышке был смонтирован перископический прибор наблюдения. Между люками имелось вентиляционное отверстие, прикрытое броневым колпаком.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми перегородками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой; центральный, в котором располагался двигатель, был герметичным. Крайние отсеки закрывались сверху массивными литыми решётками. Две передние решётки служили для притока воздуха, охлаждающего радиаторы, а задние — для его отвода.

Надмоторная часть закрывалась крышкой с вентиляционным отверстием, прикрытым броневым колпаком.

В днище танка были предусмотрены люки для доступа к генератору и топливному насосу, к спускным кранам систем питания, охлаждения и смазки двигателя и спускной пробке картера коробки передач.

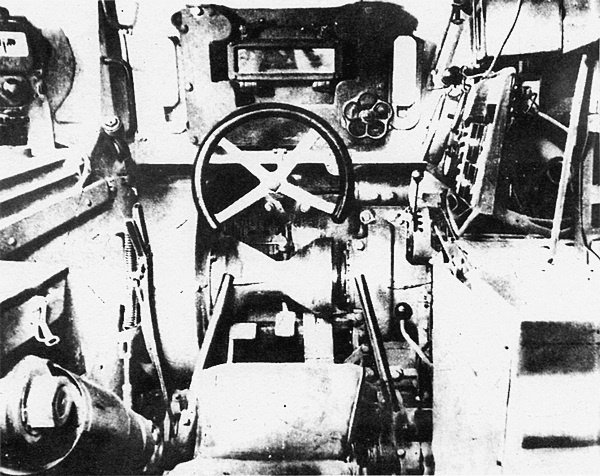

Вид на место механика-водителя. Управление танком осуществлялось с помощью штурвала. Характерной формы вентиль рядом с прибором наблюдения предназначен для подъёма и опускания броневой заслонки.

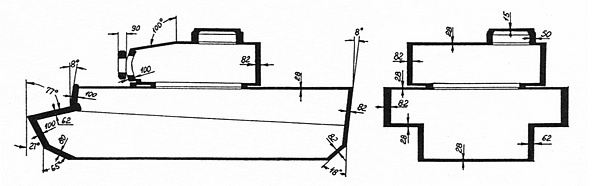

Схема бронирования тяжёлого танка «Тигр».

БАШНЯ подковообразной формы — сварная, с соединением листов в шип и вертикальными стенками, выполнявшимися из цельного гнутого листа. В передней части башни в литой маске устанавливались пушка, спаренный пулемёт и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала. Отбор мощности производился от коробки передач с помощью специального карданного вала. При 1500 об/мин коленчатого вала поворот башни на 360° осуществлялся за 1 мин. При неработающем двигателе башню поворачивали вручную. Башня, вследствие большого вылета пушки и тяжёлой броневой маски, была неуравновешена, что делало невозможным её поворот вручную при крене в 5°. На её крыше устанавливалась командирская башенка с шестью, а затем с семью смотровыми приборами.

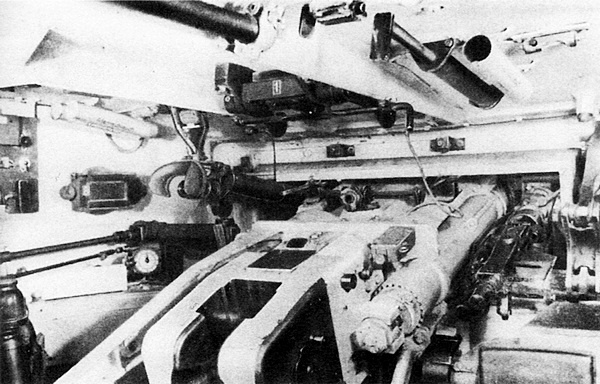

Интерьер боевого отделения. Слева от казённой части пушки установлен телескопический прицел TZF 9a, справа — спаренный пулемёт.

Вертикальная наводка — в пределах от -6,5° до +17°. Предельная длина отката — 580 мм.

Пушка уравновешивалась с помощью специального гидравлического устройства, расположенного под её казённой частью.
