С пушкой был спарен 7,92-мм пулемёт MG 34. Курсовой пулемёт размещался в лобовом листе подбашенной коробки в шаровой установке. На командирской башенке позднего типа на специальном устройстве Fliegerbeschützgerät 42 можно было установить зенитный пулемёт MG 34.

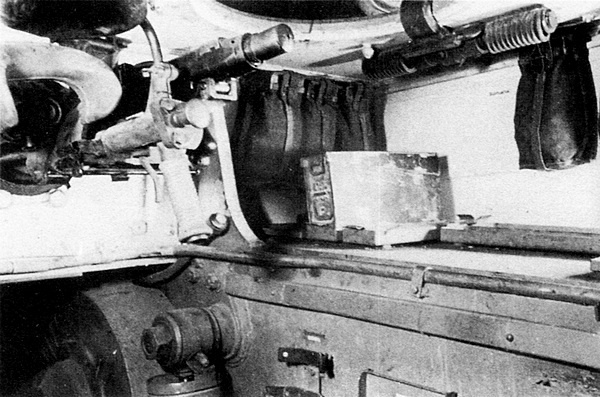

Вид на установку курсового пулемёта.

Танки «Тигр» первоначально оснащались бинокулярным телескопическим ломающимся прицелом TZF 9а, а затем монокулярным TZF 9b. При изменении вертикального угла наведения вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением во всём диапазоне вертикального угла наведения без изменения положения наводчика. Эти прицелы имели 2,5-кратное увеличение и поле зрения 23°. Курсовой пулемёт MG 34 имел 1,8-кратный телескопический прицел KZF 2.

Боекомплект пушки состоял из 92 выстрелов, пулемётов — из 5100 патронов.

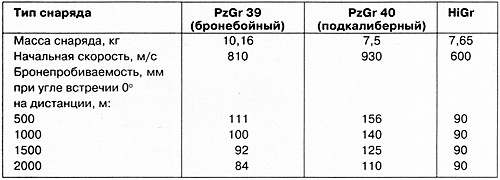

ПРИМЕЧАНИЕ. Таблица составлена на основании немецких источников.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке устанавливались двигатели Maybach HL 210Р30 или Maybach HL 230Р45 (с 251-й машины). Двигатели 12-цилиндровые, V-образные (развал цилиндров — 60°), карбюраторные, четырёхтактные, мощностью 650 л.с. и 700 л.с. при 3000 об/мин соответственно. Диаметр цилиндра 125 и 130 мм. Ход поршня 145 мм. Степень сжатия 7 (HL 210P30) и 6,8 (HL 230Р45). Рабочий объём 21 353 см3 и 23 095 см3. Сухая масса двигателей 1200–1300 кг. Следует подчеркнуть, что двигатель HL 230Р45 был практически идентичен двигателю HL 230Р30 танка «Пантера». Для повышения жёсткости картер этого двигателя был выполнен из серого чугуна без разъёма в плоскости коленчатого вала, то есть имел так называемую «туннельную» конструкцию.

Топливо — этилированный бензин с октановым числом не ниже 74. Ёмкость четырёх бензобаков 534 л. Расход топлива на 100 км при движении по шоссе — 270 л, по бездорожью — 480 л. Подача топлива принудительная, с помощью четырёх топливных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система охлаждения — жидкостная, с двумя радиаторами. По обеим сторонам двигателя располагались сдвоенные вентиляторы. В связи с изоляцией моторного отсека от воздухопритоков системы охлаждения на обоих двигателях был применён специальный обдув выхлопных коллекторов и генератора.

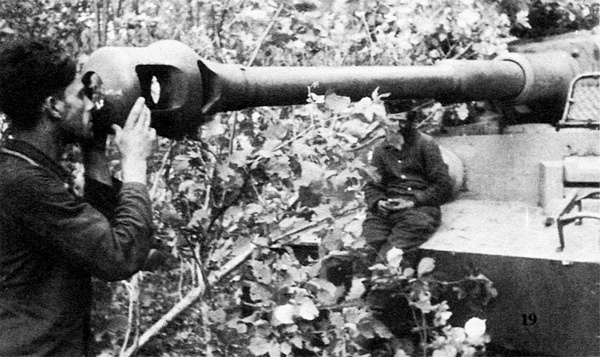

Наводчик производит визуальный контроль состояния канала ствола.

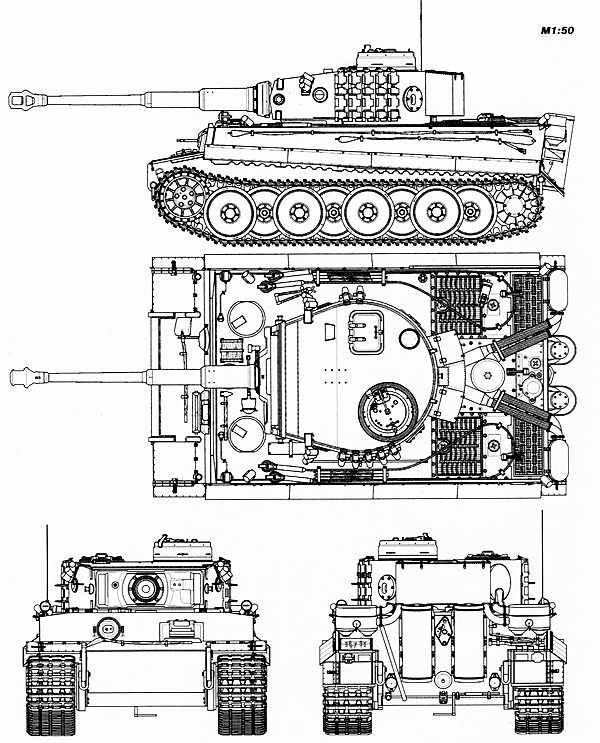

Командирский «Тигр» выпуска апреля — июня 1943 года.

Для ускорения прогрева охлаждающей жидкости в процессе запуска двигателя в холодное время года была предусмотрена возможность установки термостатов с обратным перепуском через закороченный контур.

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов.

Коробка передач Maybach OLVAR OG (B) 40 12 16А продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерён, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала восемь передач вперёд и четыре назад. Её особенностью являлось отсутствие общих валов для нескольких шестерён, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включённую передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.

В случае порчи гидравлической аппаратуры переключение шестерён и выключение главного фрикциона можно было производить механическим путём.

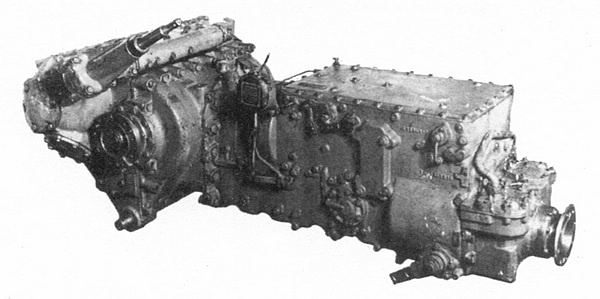

Трансмиссия танка «Тигр».

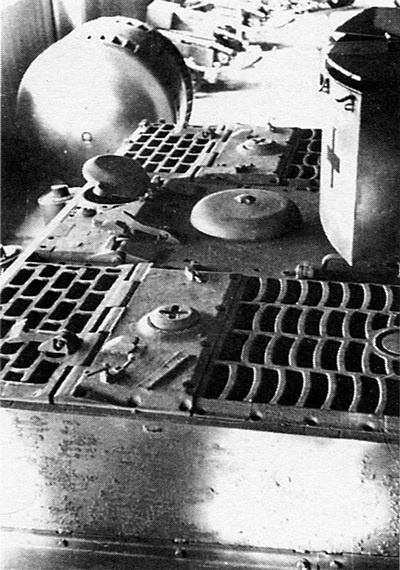

Крыша моторного отделения. Обращают на себя внимание массивные литые решётки над окнами воздухопритока (справа) и воздухооттока (слева).

Крыша корпуса:

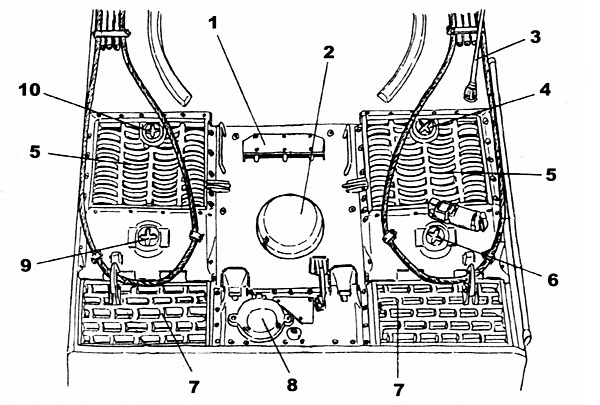

1 — карман воздухопритока к двигателю; 2 — броневой колпак над окном воздухооттока; 3 — антенна; 4 — лючок над заливной горловиной правого топливного бака; 5 — решётки над окнами воздухопритоков к радиатору; 6 — лючок над предохранительным клапаном системы охлаждения; 7 — решётки над окнами воздухооттока; 8 — откидная крышка над лючком для монтажа трубы ОПВТ; 9 — лючок над заливной горловиной системы охлаждения; 10 — лючок над заливной горловиной левого топливного бака.

Система смазки шестерён — струйная, с подачей масла в место зацепления при сухом картере.

Картер коробки передач центрировался и жёстко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причём в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жёстко закреплённой в броневом корпусе.

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

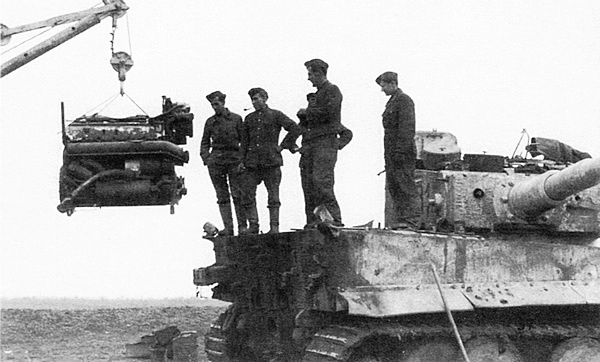

Демонтаж двигателя Maybach из танка «Тигр» производился через центральный надмоторный люк.

Фрикционно-шестерёнчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включённой передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперёд и отстающей назад с радиусом В/2.
