Как уже упоминалось выше, установка 75-мм пушки Рак 39 в Jagdpanzer IV была временной мерой. Однако к началу 1944 года мощная «пантеровская» 75-мм пушка KwK 42 L/70 уже находилась в серийном производстве, и на повестку дня вновь встал вопрос об оснащении этим орудием истребителя танков. Для этой цели, правда, в конструкцию пушки пришлось внести некоторые изменения, после чего ее индекс поменялся на 7,5 cm Stuk 42 L/70. 20 апреля 1944 года прототип Jagdpanzer IV L/70 продемонстрировали Гитлеру. Фюрер на радостях потребовал выпускать ежемесячно по 800 таких машин, что с учетом тогдашних возможностей германской промышленности было совершенно нереально. Поэтому вскоре приняли обоснованную производственную программу, предусматривавшую выпуск до мая 1945 года 2020 машин. Но целый ряд обстоятельств помешал осуществлению этих планов и затормозил начало серийного производства. Дело в том, что прототип Jagdpanzer IV L/70, более известного под названием Panzer IV/70, представлял собой серийный Jagdpanzer IV позднего выпуска, в котором заменили пушку. Первые же испытания показали, однако, что требуется внести в конструкцию САУ и другие изменения. Установка новой, более тяжелой, чем штатная, пушки (1000 кг против 750 кг у Рак 39) еще больше утяжелила переднюю часть машины. По расчетам конструкторов, для более или менее равномерного распределения нагрузки на ходовую часть было необходимо либо сдвинуть вперед на 100 мм переднюю тележку опорных катков, либо уменьшить толщину лобовой брони с 80 до 60 мм. Ни того, ни другого нельзя было сделать без кардинальных изменений в конструкции корпуса. Пришлось идти на компромисс: корпус оставили как есть, но из машины изъяли переднюю боеукладку (боекомплект сократился на 24 выстрела), а обрезиненные катки передней тележки заменили на необрезиненные. В таком виде 11 августа 1944 года машина и была представлена Гитлеру, который дал «зеленый свет» серийному производству. Более того, фюрер вновь высказался за то, чтобы полностью прекратить выпуск танков Pz.IV и все мощности занятых в этом предприятий бросить на производство «ягдпанцеров». И опять против такого решения решительно высказался генерал Гудериан, и идея Гитлера осталась нереализованной.

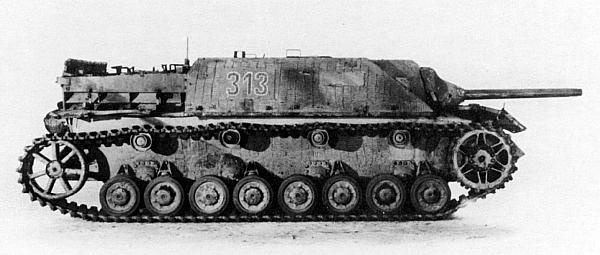

Для обеспечения большей скрытности при стрельбе со ствола пушки большинства Jagdpanzer IV свинчивали дульный тормоз

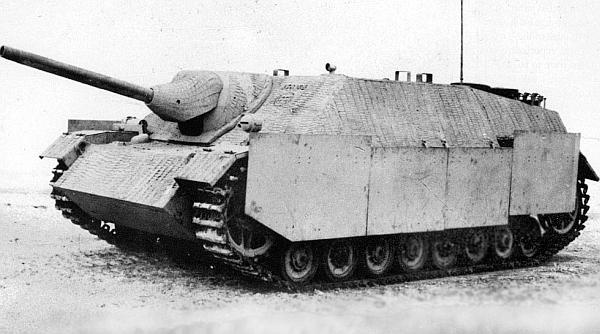

Истребитель танков Jagdpanzer IV поздних выпусков с противокумулятивными экранами на бортах корпуса

Выпуск Panzer IV/70 (Sd.Kfz.162/1) начался в августе 1944-го на заводе фирмы Vomag в Плауэне и продолжался до 18 марта 1945 года. 19, 21 и 23 марта завод подвергся сосредоточенным ударам американской авиации и был разрушен. Всего на этом предприятии изготовили 930 танков-истребителей Panzer IV/70(V).

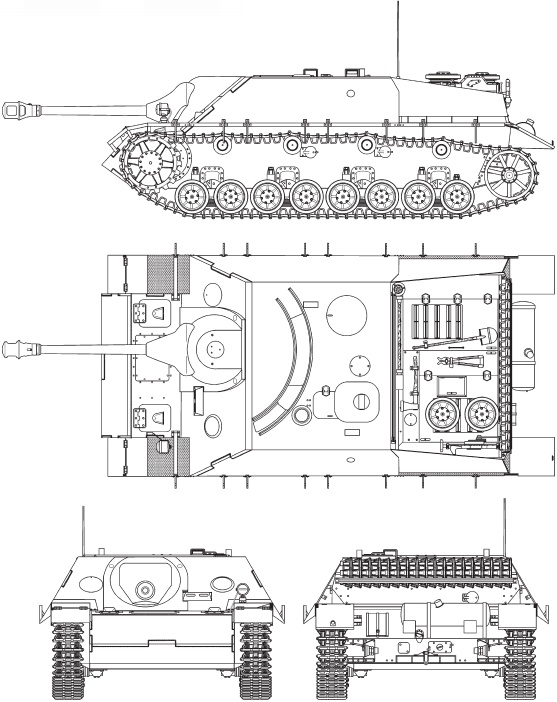

Jagdpanzer IV

Чертеж выполнил В.Мальгинов

В начале 1944 года с целью увеличения объемов выпуска к производству «ягдпанцеров» решили привлечь их первоначального разработчика – фирму Alkett. В это время там полным ходом велась разработка так называемого «единого шасси» для танков Pz.III и Pz.IV – Einheitsfahrgestell III/IV. В связи с возможным отказом от выпуска единого танка на нем-то и предполагалось спроектировать танк-истребитель Panzer IV/70(E). Но до готовности шасси было еще далеко, и поэтому в качестве базы решили использовать средний танк Pz.IV. Это было вполне разумно, так как для серийного выпуска САУ предполагалось задействовать мощности завода Nibelungenwerke в австрийском Сент-Валентине, на котором эти танки и изготавливались.

Казенная часть 75-мм пушки. Противооткатные устройства частично разобраны

В июне 1944 года Alkett построила прототип машины. Видимо, для ускорения процесса проектирования шасси Pz.IV оставили без изменений, а «фомаговскую» рубку вместе с крышей моторного отделения просто наложили на него. Но в буквальном смысле сделать это было нельзя – пришлось выполнить своего рода проставку между корпусом шасси и рубкой. В результате высота последней составила 1020 мм (у машины Vomag – 620 мм). Несмотря на очевидный недостаток такого решения, эта конструкция имела много плюсов, в частности не пришлось пересаживать механика-водителя с его штатного места, на своих местах остались топливные баки и некоторые другие агрегаты танкового шасси.

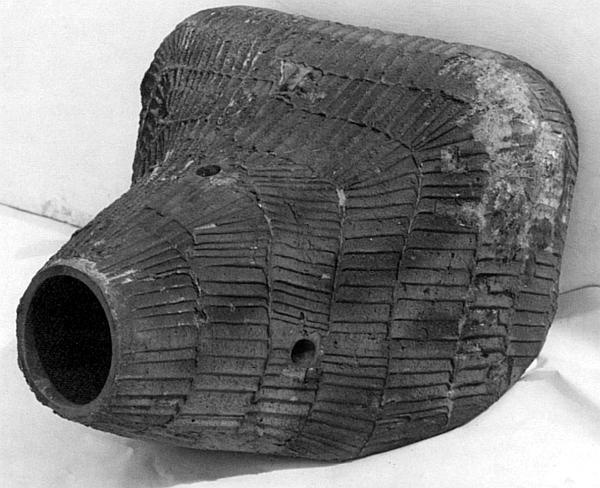

«Свиное рыло» – литая маска пушки

Серийный выпуск Panzer IV/70(A) начался в августе 1944 года и завершился в марте 1945-го. За это время из цехов Nibelungenwerke вышли 278 боевых машин этого типа.

Характерной особенностью нового истребителя танков была малая высота – всего 1850 мм. Корпус машины сваривался из катаных броневых листов. Лобовой лист корпуса толщиной 60 мм располагался под углом 45°, а лобовой лист рубки такой же толщины – под углом 60° к вертикали. Борта рубки имели толщину 30 мм и наклон 30°. В лобовом листе корпуса в рамке, закрытой массивной литой маской, устанавливалась 75-мм пушка Рак 39 с длиной ствола 48 калибров. По конструкции и баллистике она была идентична пушкам KwK 40 и StuK 40. Вертикальные углы наведения колебались в пределах от -5° до +15°, горизонтальные – по 20° на сторону. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм. Боекомплект пушки состоял из 79 выстрелов.

Оригинальным образом было размещено дополнительное вооружение. Слева и справа от пушки в лобовом листе корпуса имелись амбразуры, закрывавшиеся сдвижными конусообразными литыми крышками. В правой устанавливался пулемет MG 34 или MG 42, а через левую можно было вести огонь из пистолета-пулемета MP 40 или штурмовой винтовки MP 44. Боекомплект пулемета состоял из 1200 патронов, уложенных в восемь коробок по 150 патронов в каждой.

Наведение пушки в цель осуществлялось с помощью перископического прицела Sfl.Zf.la, имевшего 5-кратное увеличение и поле зрения 8°. Для перемещения головки прицела во время горизонтального наведения орудия в крыше рубки имелся дугообразный паз.

На САУ устанавливался двигатель Maybach HL 120TRM, 12-цилиндровый, V-образный (развал цилиндров – 60°), карбюраторный, четырехтактный, мощностью 300 л.с. при 3000 об/мин. Рабочий объем 11 867 см3.
