Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач, планетарного механизма поворота, бортовых передач и тормозов. Шестискоростная коробка передач SSG77 – трехвальная, с соосным расположением ведущего и ведомого валов, с пружинными дисковыми синхронизаторами.

Ходовая часть применительно к одному борту состояла из восьми сдвоенных обрезиненных опорных катков диаметром 470 мм, сблокированных попарно в четыре балансирные тележки, подвешенные на четвертьэллиптических листовых рессорах; четырех сдвоенных поддерживающих катков. Ведущие колеса переднего расположения имели два съемных зубчатых венца по 20 зубьев каждый. Зацепление цевочное. Гусеницы стальные, мелкозвенчатые, из 99 одногребневых траков каждая. Ширина гусеницы 400 мм.

Компоновка пушки и габаритные размеры САУ Jagdpanzer IV

Следует отметить, что значительная часть узлов и агрегатов корпуса, двигатель, трансмиссия, ходовая часть и электрооборудование Jagdpanzer IV были заимствованы у танка Pz.IV. Вместе с тем имелись и некоторые изменения. В отличие от Pz.IV топливные баки, размещавшиеся под поликом боевого отделения, располагались рядом с местом заряжающего и непосредственно под пушкой. Третий бак находился на том месте, где в танке был установлен двухцилиндровый двигатель DKW электромеханического привода поворота башни. Была изменена также система вентиляции боевого отделения и тормозов. Переместился под сиденье наводчика эвакуационный люк в днище корпуса. Экипаж Jagdpanzer IV состоял из четырех человек. В передней части корпуса слева размещался механик-водитель, в боевом отделении справа от пушки – заряжающий (он же радист), слева от пушки – наводчик, за ним – командир машины.

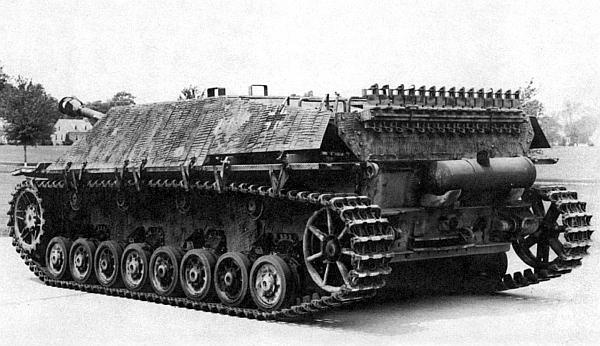

Вид сзади – сбоку на Jagdpanzer IV. Хорошо видны кронштейны для навешивания экранов

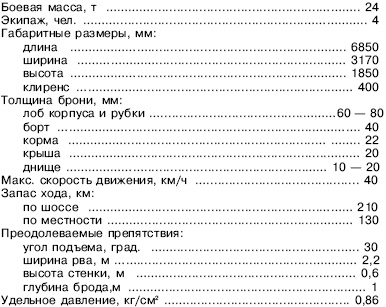

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdpanzer IV

Двигатель, трансмиссия и ходовая часть обеспечивали САУ массой 24 т движение с максимальной скоростью 40 км/ч. Запас хода по шоссе составлял 250 км.

Первые изменения в конструкцию Jagdpanzer IV внесли уже в январе 1944-го – в крыше рубки разместили 27-мм гранатомет «оружия ближнего боя». Его боекомплект состоял из 16 осколочных гранат. Со следующего месяца на лобовой броне корпуса начали монтировать планку-зацеп для 14 запасных траков. Вскоре, впрочем, из-за перегруженности передних опорных катков ее перенесли на корму. При этом количество возимых запасных траков возросло до 17.

В марте 1944 года левую амбразуру в лобовом листе корпуса заглушили. Машины, выпущенные в конце марта – начале апреля, получили дистанционно управляемую установку пулемета MG 42, которая устанавливалась на крыше рубки. Огонь из нее вел заряжающий. В апреле толщину лобовой брони корпуса и рубки довели до 80 мм, а бортов рубки – до 40 мм. Левую амбразуру ликвидировали окончательно.

Пушки Jagdpanzer IV, выпущенных до конца мая, оснащались дульным тормозом. Однако в боевых частях его обычно демонтировали. При стрельбе, из-за небольшой высоты линии огня, работа дульного тормоза поднимала густое облако пыли, которое затрудняло прицеливание и демаскировало самоходку. В бою с танками противника и то и другое было весьма существенным. Поэтому с конца мая САУ стали покидать цехи уже без дульного тормоза – его попросту свинчивали, но уже в заводских условиях.

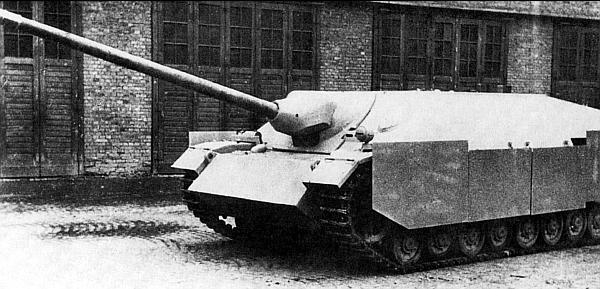

Прототип истребителя танков Panzer IV/70(V) во дворе завода

С сентября 1944 года на сборку САУ стали поступать шасси танков Pz.IV Ausf.J. с тремя поддерживающими катками без резиновых бандажей. Примерно с этого же времени боевые машины перестали покрывать «циммеритом».

Истребитель танков Panzer IV/70 производства фирмы Vomag

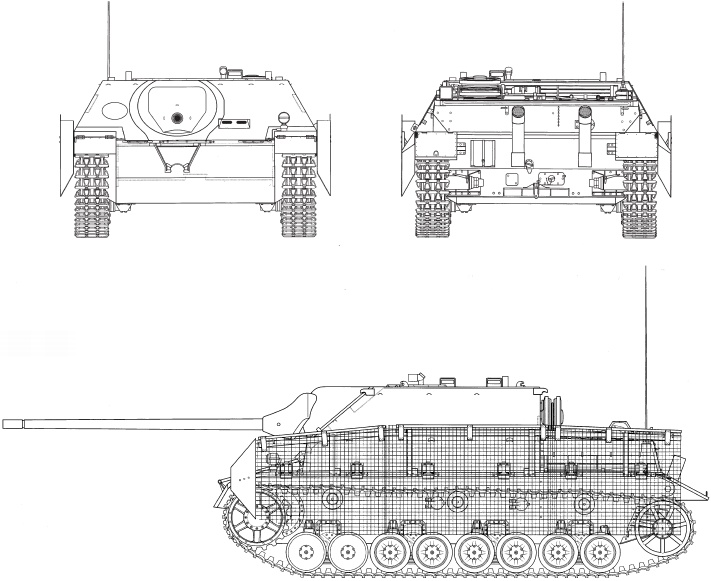

Panzer IV/70(V)

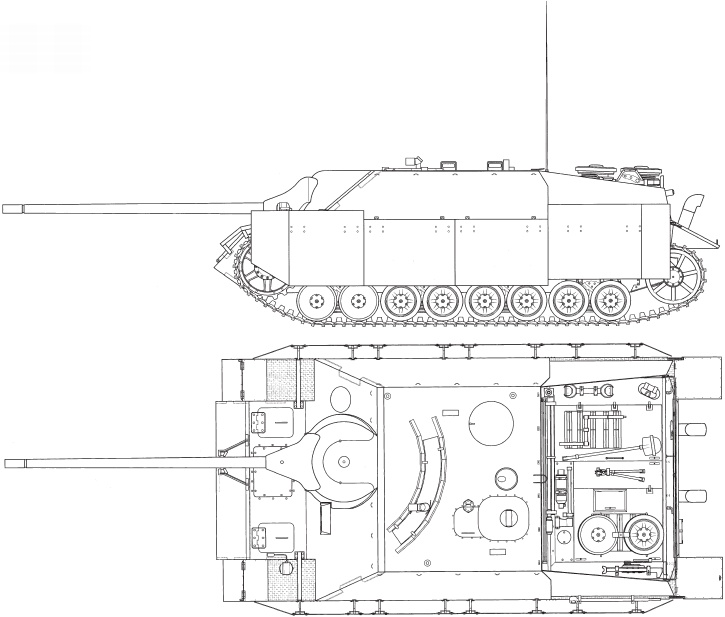

Panzer IV/70(A)

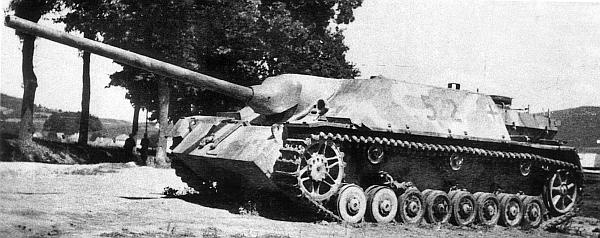

Panzer IV/70 поздних выпусков, о чем можно судить по двум передним необрезиненным опорным каткам

Некоторая часть машин была выпущена в командирском варианте. Эти САУ кроме штатной радиостанции FuG 5 получили вторую – FuG 8, легко узнаваемую по антенне с характерной «метелкой». Экипаж командирских «ягдпанцеров» состоял из пяти человек.

Jagdpanzer IV L/70 отличался от своего предшественника Jagdpanzer IV практически только одним – пушкой. Но зато какой! Бронебойный снаряд Pz.Gr.39/42, покидавший ствол с начальной скоростью 925 м/с, на дистанции 1000 м пробивал броню толщиной 110 мм. Подкалиберный снаряд Pz.Gr.40/42, имевший начальную скорость 1120 м/с, на этой же дистанции пробивал 150-мм броню. Боекомплект состоял из 55 выстрелов. Углы вертикального наведения орудия находились в пределах от 5° до +15°, горизонтального – по 10° влево и вправо. В положении по-походному ствол фиксировался под углом +13° с помощью кронштейна, установленного на лобовом листе корпуса. После выстрела ствол пушки продувался сжатым воздухом, поступавшим от специального компрессора и отсасывавшимся из короба гильзоулавливателя.

Пулемет MG 42 размещался так же, как и в Jagdpanzer IV – справа от орудия в амбразуре лобового листа рубки. Его боекомплект состоял из 600 патронов. Несколько машин позднего выпуска вооружались штурмовой винтовкой StG 44 с закругленным стволом-насадкой, устанавливавшейся в люке заряжающего.

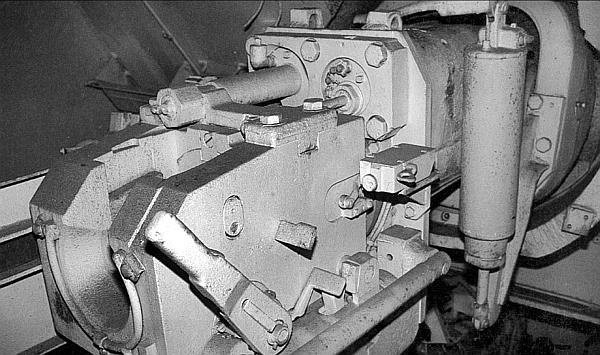

Казенная часть 75-мм пушки StuK 42, установленной в боевом отделении САУ Panzer IV/70(V)

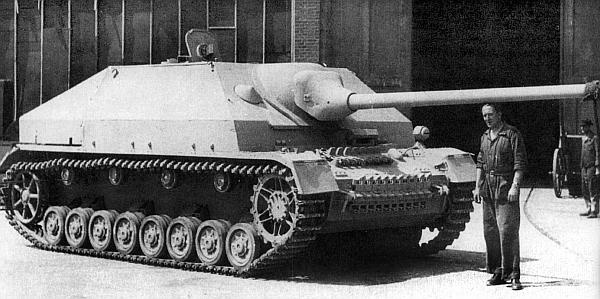

Прототип истребителя танков Panzer IV/70(A) во дворе завода фирмы Alkett
