Тележка подвески: 1 — кронштейн тележки; 2 — опорные катки; 3 — коромысла; 4 — двуплечие рычаги; 5 — пружины; 6 — поддерживающий каток.

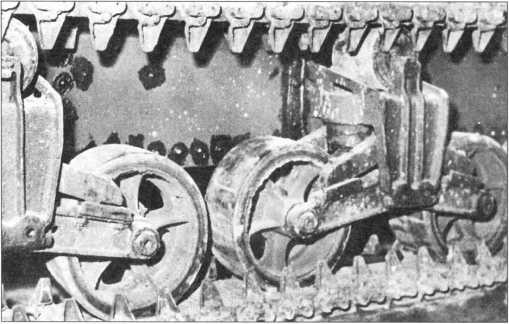

Тележки подвески ходовой части танка М3.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 24 В. На танке имелись два генератора: один (основной) служил для питания всех потребителей электроэнергии и подзарядки стартерной батареи и приводился в движение от двигателя танка. Другой (дополнительный) служил для подогрева воздуха при прогреве двигателя танка перед его запуском и для зарядки аккумуляторов в особых случаях. Этот генератор имел привод от специального одноцилиндрового двухтактного двигателя внутреннего сгорания и являлся одновременно стартером при запуске последнего. Потребители электроэнергии: электростартер, электромотор механизма поворота башни, радиостанция и переговорное устройство, электромоторы вентиляторов, контрольные приборы и т. д.

ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ. На танке имелся стационарный огнетушитель, установленный под полом боевого отделения с левой стороны. Переносные огнетушители установлены в башне и в передней части танка справа.

СРЕДСТВА СВЯЗИ. На танке в левом спонсоне устанавливалась радиостанции SCR-508, а в правом — SCR-506 (только на командирских танках). УКВ-радиостанция SCR-508 обеспечивала связь на дальности 10–20 км, а более мощная SCR-506 — на дальности 60 км в голосовом режиме и 120–160 км в телеграфном. Такими радиостанциями оснащались только танки армии США. В СССР по ленд-лизу было поставлено всего три комплекта SCR-508, по всей видимости, для изучения.

Как известно, советские танки во время войны использовали диапазон 4…6 МГц и амплитудную модуляцию, то есть американские танковые радиостанции SCR-508 с диапазоном 20…28 МГц были абсолютно несовместимы с советскими. Поэтому все, поставлявшиеся в СССР американские танки оснащались английскими радиостанциями № 19, которые полностью перекрывали диапазон частот танковых радиостанций советского производства, то есть могли без доработок использоваться на фронтах Великой Отечественной войны. Радиостанция № 19 обеспечивала связь в КВ-диапазоне на дальности до 16 км, а в У КВ-диапазоне, на дальности до 1,5 км.

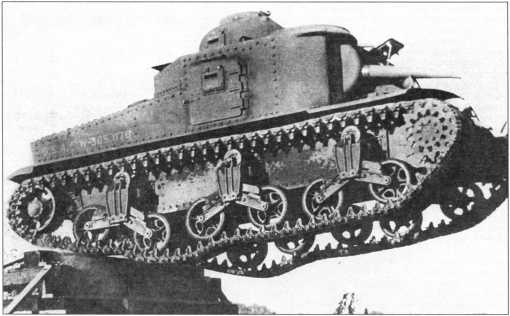

Судя по фотографии, силовая установка и ходовая часть среднего танка М3 обеспечивали ему неплохую подвижность.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА М3

Несмотря на то, что танк Grant I появился на свет по британскому заказу, в полной мере требованиям англичан он не соответствовал, главным образом в части размещения вооружения. Поскольку американцы на кардинальную переделку танка не соглашались, англичане занялись ею сами. Причем производство новой боевой машины предполагалось развернуть в Канаде.

В новом крейсерском танке использовались нижняя часть корпуса, ходовая часть, силовая установка и трансмиссия танка М3, верхняя же часть корпуса и башня были разработаны канадскими конструкторами. В соответствии с канадским проектом в низкопрофильной литой башне размещались 6-фунтовая (57 мм) британская пушка Mk V и спаренный с нею 7,62-мм пулемет Browning М1919А4. Еще один такой пулемет укладывался снаружи на боковой стенке башни и, будучи установлен на крышке башенного люка, мог использоваться для стрельбы по воздушным целям.

Крейсерский танк Ram I.

Верхняя часть корпуса представляла собой одну большую отливку. Механик-водитель размещался в передней части корпуса справа. Слева от него была смонтирована заимствованная у М3 командирская башенка с пулеметом Browning. Пулемет имел угол обстрела влево 120° и вправо 50°.

Поскольку англичане задерживали выпуск чертежей 6-фунтовой пушечной установки, на первых 50 машинах пришлось смонтировать 2-фунтовую (40-мм) пушку с маск-установкой от танка «Валентайн». Танки с 2-фунтовой пушкой получили обозначение Cruiser Tank Ram I, а с 6-фунтовой — Ram II.

Что касается названия этого канадского танка, то на первый взгляд оно вызывает, мягко говоря, недоумение. Дело в том, что Ram — по-английски «баран». Танков, носящих имена животных, насчитывается в мире довольно много. Но все это в основном или хищники, или просто крупные звери: тигры, пантеры, слоны, носороги и т. д. А тут вдруг баран!

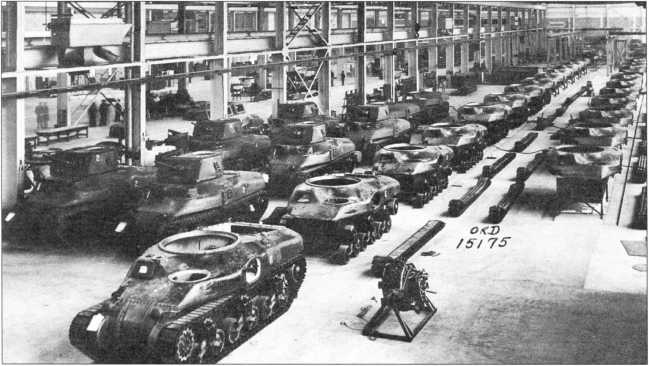

Сборка танков Ram I в цеху завода фирмы Montreal Locomotive Works. Канада, конец 1941 года.

Если судить по английским источникам, то свое имя танк получил в честь командующего канадскими бронетанковыми силами генерала Уортингтона, в гербе которого присутствовало изображение этого домашнего животного. Впрочем, возможен и другой вариант, по непонятным причинам не удостоившийся внимания английских исследователей. Внимательное изучение англо-русского словаря выявило еще одно значение слова «ram» — «таран», причем корабельный. В варианте же глагола «ram» — это «сокрушать, пробивать оборону противника».

Интересен и перевод словосочетания ram attack — «атака с нанесением таранного удара». Если же вспомнить русскую пословицу о баране, таранившем новые ворота, а также то, что тараны древнегреческих судов выполнялись в виде головы барана, то название канадского танка перестает быть очень уж удивительным.

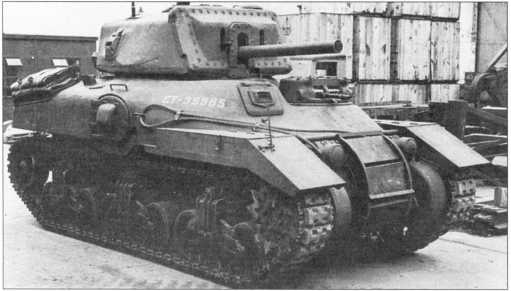

Крейсерский танк Ram II. Обращает на себя внимание характерная форма литой маски пушки.
