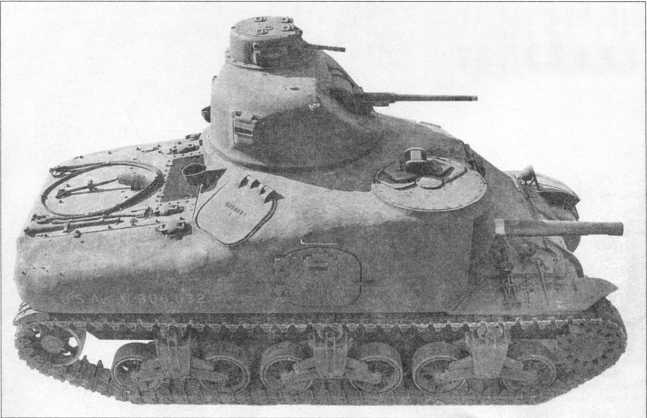

Средний танк М3А1. Обращает на себя внимание форма литого корпуса. Крышка люка над боевым отделением, смещенного ближе к корме, на первых серийных машинах откидывалась вперед.

Средний танк М3 был создан на основе среднего танка М2А1 с использованием практически всех узлов и агрегатов силовой установки, трансмиссии и ходовой части последнего.

КОРПУС собирался из плоских броневых листов на каркасе из уголков с помощью клепки, причем лобовые листы имели сравнительно большие углы наклона, бортовые же располагались вертикально. Носовая часть корпуса — литая, состояла из трех деталей, соединяемых между собой болтами. Отливка носовой части одновременно служила картером дифференциала и бортовых передач. Болтовое крепление облегчало разборку носовой части для демонтажа этих агрегатов и коробки передач. В нижнем лобовом листе подбашенной коробки, с левой стороны, имелась амбразура для установки маски спаренных курсовых пулеметов. В правой части верхнего лобового листа располагался люк механика-водителя со смотровым прибором. Для посадки и высадки экипажа в бортах корпуса имелись прямоугольные двери с лючками со смотровыми приборами. Над правой гусеницей в лобовой части танка был установлен спонсон, представлявший собой отливку специальной формы, соединявшуюся стыковым заклепочным швом с лобовыми листами корпуса и подбашенной коробкой. Крыша корпуса над отделением управления и боевым отделением состояла из горизонтальных броневых листов, соединенных между собой и с корпусом танка заклепочным швом.

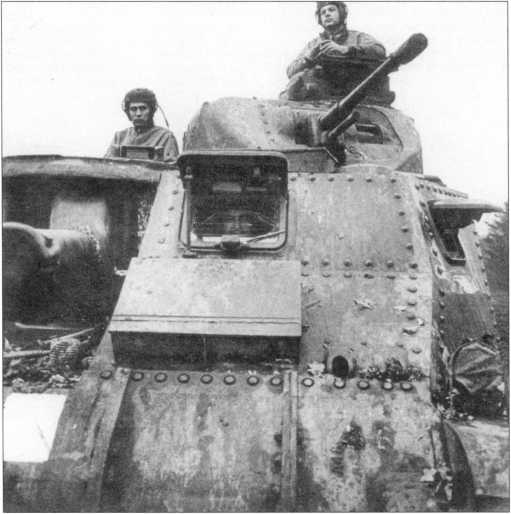

Носовая часть корпуса танка М3. В правой части верхнего лобового листа расположен смотровой люк механика-водителя. Под откинутой броневой крышкой хорошо видно защитное стекло триплекс, оборудованное стеклоочистителем. В бортовом листе размещен смотровой лючок. Такие же лючки расположены в башне и командирской башенке.

Для жесткости и защиты погона башни к крыше с наружной стороны были приклепаны две тавровые балки: одна — поперек, а другая — вдоль корпуса танка. В крыше отделения 75-мм пушки имелся люк для посадки экипажа.

Крыша над моторным отделением выполнялась съемной. Кроме того, с учетом специфики конструкции двигателя для облегчения его обслуживания имелись двухстворчатый люк в кормовом листе корпуса и люк в днище. Вдоль бортов моторного отделения, над гусеницами, к бортовым листам были приклепаны броневые коробки, в которых помещались топливные баки. Одновременно эти коробки являлись воздушными коридорами для подвода воздуха из боевого отделения к воздухоочистителям двигателя.

БАШНЯ танка литая, цилиндрическая, устанавливалась на шариковой опоре над боевым отделением и была смещена влево от продольной оси танка. В скошенной передней части башни в маске устанавливались пушка, пулемет и перископический прицел. В бортах башни имелись смотровые лючки со стеклоблоками, закрывавшиеся снаружи броневыми крышками. На крыше башни размещалась командирская башенка цилиндрической формы, смещенная влево от центра башни. В командирской башенке устанавливались пулемет и призматический смотровой прибор. В ее крыше имелся люк с двухстворчатой крышкой.

Поворот башенки производился вручную, независимо от поворота башни.

Вращение башни осуществлялось как вручную, так и с помощью гидравлического механизма поворота.

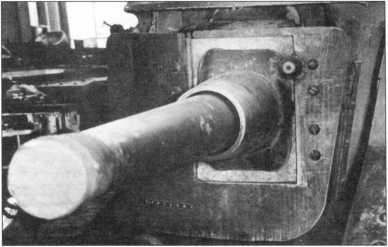

Установка 75-мм пушки в спонсоне. На ствол орудия надет дополнительный броневой щит, на линейных серийных танках не применявшийся.

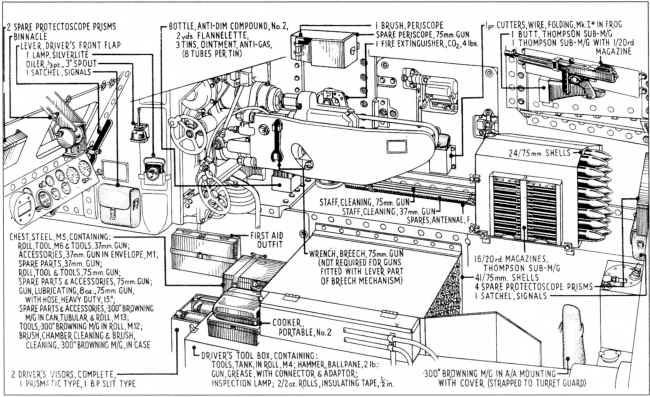

Интерьер боевого отделения танка М3. Вид на правый борт.

ВООРУЖЕНИЕ. На танке М3 в спонсоне в броневой маске М1 на цапфах устанавливалась 75-мм пушка М2 с длиной ствола 28,5 калибра. Затвор — вертикально-клиновой. Масса качающейся части пушки без бронировки — 355 кг.

Подъемный и поворотный механизмы пушки М2 были смонтированы на броневых масках артсистемы и корпуса танка. С помощью подъемного механизма пушке придавались углы возвышения от -9° до +18°. Поворотный механизм обеспечивал наведение по горизонту в пределах 32°.

Спусковой механизм состоял из электрического и механического (ручного) спусков. Кнопка электроспуска была расположена на оси маховика поворотного механизма, а кнопка ручного спуска — на лобовом броневом листе корпуса.

Начальная скорость бронебойного снаряда — 590 м/с, осколочно-фугасного — 450 м/с. Наибольшая дальность стрельбы — 12 300 м. Максимальная скорострельность — 20 выстр/мин. На дистанции 500 ярдов (457 м) бронебойный снаряд М61 пробивал гомогенную броню толщиной 60 мм, расположенную под углом 30° к вертикали, на дистанции 1000 ярдов (914 м) — 55 мм и на дистанции 1500 ярдов (1372 м) — 51 мм.

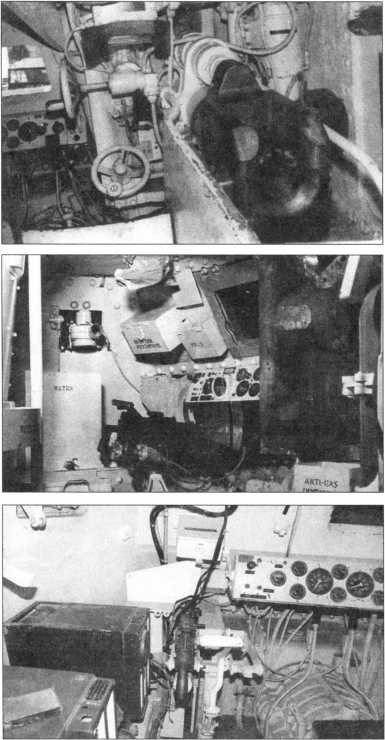

Казенная часть и механизмы наведения 75-мм пушки (вверху). Отделение управления с установленными в нем спаренными курсовыми пулеметами (в центре). Отделение управления на танке позднего выпуска с одним курсовым пулеметом (внизу).

Для стрельбы из пушки использовался телескопический прицел М21А1, смонтированный в перископическом смотровом приборе Ml. Телескопический прицел в корпусе смотрового прибора обеспечивал ведение прицельного огня из пушки с одновременным использованием большого поля зрения смотрового прибора для отыскания целей и наблюдения за полем боя. При наблюдении в поле зрения смотрового прибора проецировалась шкала углов прицеливания телескопического прицела.

На части танков устанавливалась 75-мм пушка М3 с длиной ствола 37,5 калибра. Масса качающейся части составляла 405 кг. Начальная скорость бронебойного снаряда М51 — 620 м/с, осколочно-фугасного М63 — 460 м/с. Наибольшая дальность стрельбы — 12 740 м. На дистанции 500 ярдов (457 м) бронебойный снаряд М61 пробивал гомогенную броню толщиной 66 мм, расположенную под углом 30° к вертикали, на дистанции 1000 ярдов (914 м) — 60 мм и на дистанции 1500 ярдов (1372 м) — 55 мм.

Пушка устанавливалась в спонсоне в штатной маск-установке Ml. Механизмы наведения и приборы прицеливания были идентичны пушке М2.
