В радиовизорах других конструкций в качестве чувствительного элемента используют жидкие кристаллы, полупроводниковые монокристаллы, специальные фотопленки и т. д. У всех таких элементов при воздействии радиоволн изменяются оптические характеристики — коэффициент отражения или прозрачность для видимого света.

Наиболее часто радиоизображения объектов получают методом сканирования узкого пучка радиоволн и приема отраженных от объекта сигналов. Сканирование осуществляют, например, механическим вращением излучающей или приемной антенн либо электрическим способом, при котором фаза излученных многими источниками радиоволн изменяется т. о., что в пространстве образуется узкий пучок радиоволн, «осматривающий» объект или местность (с помощью антенной решетки). Иногда используют способ формирования отраженных от объекта радиоволн при помощи радиообъективов, подобно тому, как это делается в оптике.

Звуковидение — это получение с помощью звука видимого изображения объекта, находящегося в оптически непрозрачной среде. Оно основано на проникающей способности звука, и особенно ультразвука, и их визуализации. В звуковидении обычно используются упругие колебания в диапазоне частот от 10 кгц до 100 МГц и выше. Ультразвуковые волны хорошо проходят через металлы, пластмассы, большинство строительных материалов, живые ткани и жидкости. По отражению и преломлению ультразвуковых лучей от границ раздела твердое тело — газ (вследствие неодинаковых скоростей распространения ультразвуковых волн в различных средах) можно обнаруживать твердые тела. Общая схема звуковидения включает источник ультразвука, объект наблюдения, акустический объектив, с помощью которого формируется ультразвуковое изображение, и преобразователь ультразвукового изображения в оптически видимое.

Системы звуковидения, использующие приведенные методы визуализации ультразвуковых полей, имеют чувствительность порядка 1–0,01 Вт / см2. Однако для многих практических целей необходима значительно более высокая чувствительность. Этому требованию отвечают электронноакустические преобразователи (ЭАП), чувствительность которых 10–9–10–10 Вт / см2. Развитие методов визуализации ультразвуковых полей и совершенствование аппаратуры звуковидения, в частности разработка высокочувствительных ЭАП, обусловили создание компактных звуковизоров. Примером практического звуковидения может служить метод «поверхносного рельефа», при котором ультразвуковое изображение объекта воссоздается на свободной поверхности воды. Под воздействием ультразвука на поверхности воды образуется рябь, хорошо заметная при косом освещении. Очертания и рельеф ряби воспроизводят ультразвуковое изображение объекта.

Для визуального наблюдения и съемки в ночное время (в темноте) применяется инфракрасная техника различной конструкции.

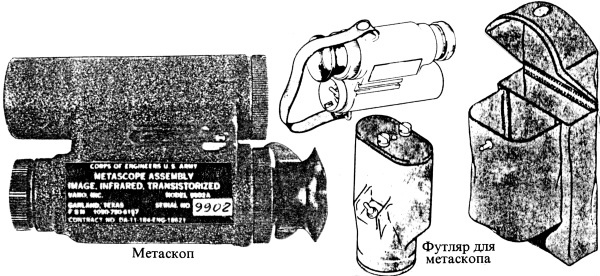

Агенты ЦРУ применяют в числе прочих метаскоп (рис. 90) — «Metascope Assembly, Image, Infrared, Transistorized». Это маленький карманный прибор ночного видения на батарейках. Он позволяет читать документы в абсолютной темноте и вести ночное наблюдение на местности.

Рис. 90.

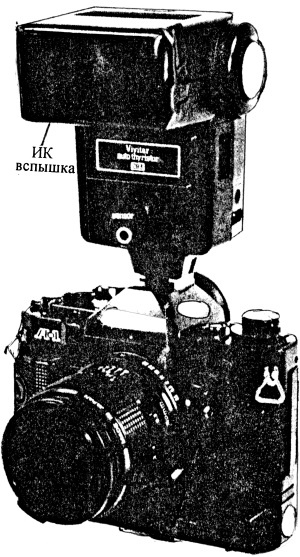

Для фотосъемки в полной темноте используется специальный аппарат Сапоп со вспышкой с инфракрасным фильтром (рис. 91) — «Kodak Wratten Filters nos. 87, 88С, 88А, 89В» и пленкой «Kodak High-Speed Infrared Film 2481». Следует сказать, что свет от упомянутой вспышки глазу не виден.

Для получения готового отпечатка через пару минут после съемки используют фотоаппараты «Impulse Infrared» и «Impulse AF Infrared» с выдвижной вспышкой с инфракрасным фильтром. Они имеют кассету, рассчитанную на производство десяти отпечатков. Эти аппараты снимают в полной темноте с невидимой со стороны вспышкой.

Рис. 91.

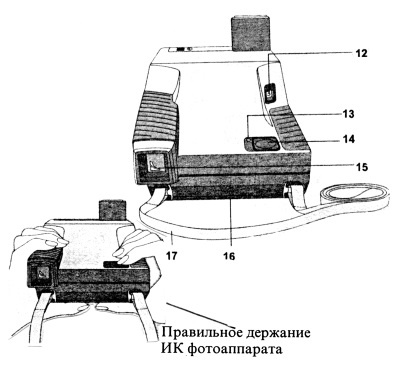

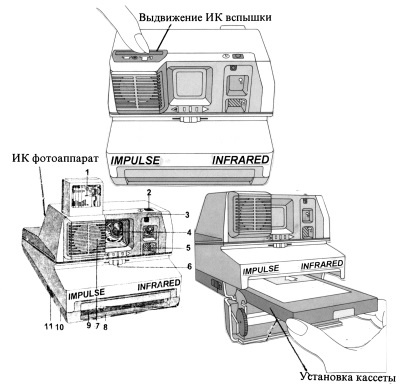

Рис. 92. Правильное держание ИК фотоаппарата:

1 — выдвижная ИК вспышка; 2 — кнопка запуска таймера; 3 — индикатор работы таймера; 4–1 13 мм линза; 5 — фотоэлемент; б — контроль чувствительности, 7 — дальномер; 8 — отсек для кaссеты; 9 — шторка; 10 — заслонка; 11 — защёлка заслонки; 12 — счётчик снимков; 13 — индикатор готовности; 14 — кнопка затвора; 15 — видоискатель; 16 — гнездо для штатива; 17 — ремень.

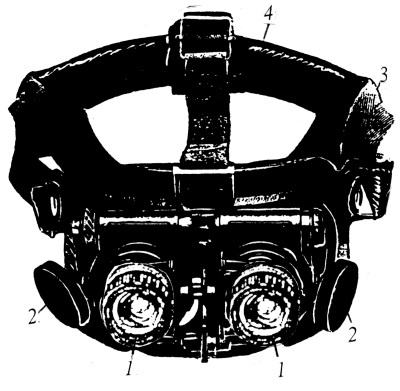

Рис. 93. ИК прибор, одеваемый на голову: 1 — объектив; 2 — защитная крышка объектива (открыта); 3 — регулируемый ремень; 4 — наголовник.

Рис. 94. ИК бинокль: 1 — окуляр; 2 — отделение для батареек; 3 — объектив; 4 — монокуляр для дневного наблюдения.

Для ночной видеосъемки применяются камеры «Handycam Infrared», оснащенные системой Super Nightshot Infrared.

Приборы ночного видения, помимо прочего, могут одеваться на голову (рис. 93), быть выполнены в виде бинокля (рис. 94) и др.

К современным способам сбора информации относится видеосъемка, осуществляемая видеокамерой. Камера может либо записывать информацию на пленку, находящуюся в кассете внутри камеры, либо осуществлять только передачу (трансляцию) видеосигнала (изображения), который будет записываться в пункте его приема, либо делать и то и другое — записывать изображение на пленку с параллельной трансляцией видеосигнала на внешний приемник (студию).

Видеосигнал образуется светоэлектрическими преобразователями или в результате детектирования принятых электромагнитных волн. Спектр видеосигнала приблизительно равен 50 Гц — 6,5 МГц. Видеосигналы подразделяются: по ширине спектра — на широкополосные и узкополосные; по виду разверток изображения — на одно-строчные и многострочные (малокадровые и многокадровые); по способу передачи сигнала — на открытые или разомкнутые (с передачей сигнала по радиоканалу) и замкнутые (без выхода в эфир — с передачей по кабелю).
