Фрегат XVIII века, судя по всему, появился на основе класса маленьких судов, имевших две палубы и от 24 до 32 орудий. Но из них на нижней палубе устанавливалось только по одному или два орудия с каждого борта. Остальное место занимали весла и гребцы. Орудия на нижней палубе были бесполезны в море, и вскоре от них вообще отказались, а весельные порты сначала переместились на верхнюю палубу, а потом исчезли. В Англии первые суда нового образца спускались на воду в 1756–1757 годах. На них было 28–32 орудия. Франция, вероятно, опередила Англию на несколько лет, поскольку такие суда упоминаются во французской книге 1752 года.

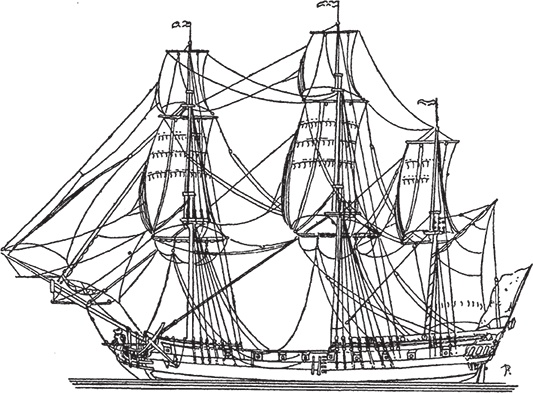

Рис. 105. Фрегат 1768 г.

Изображение фрегата из шведской книги 1768 года (рис. 105) показывает два существенных изменения в такелаже. В самом начале XVIII века (если не в конце XVII) появился новый парус в носовой части судна. Два стакселя на бушприте уже было – фока-стаксель и фор-стеньгистаксель. Новый парус – кливер – был еще одним треугольным парусом между топом фор-стеньги и утлегарем – короткой балкой, являющейся продолжением бушприта. Этот парус был официально принят английским флотом в 1705 году. Можно предположить, что периодически он встречался на судах и раньше. Естественно, кливер и шпринтовый (рейковый) топсель мешали друг другу, однако они в течение ряда лет использовались вместе. На фото 17, сделанном с модели корабля «Роял Джордж» 1715 года, это очень хорошо видно. В Англии рейковый топсель был ликвидирован на всех кораблях, кроме самых больших, в 1721 году. Вскоре после этого он исчез вообще. В некоторых странах он просуществовал дольше. Этот парус был на испанском корабле, захваченном Энсоном на Тихом океане в 1743 году. На изображении турецкого корабля 1760 года виден бушприт – колено, которое поддерживало бы стеньгу, но самой стеньги нет (рис. 106).

На рисунке виден флаг под утлегарем – признак того, что судно захвачено. Кстати, оно было похищено некоторыми членами команды – христианскими рабами – и уведено на Мальту. Но в конце концов мальтийские рыцари были вынуждены вернуть его туркам.

Другое изменение – в бизани – имело место несколько позже, чем введение кливера. С момента своего первого появления, в течение трех столетий или около того, бизань всегда была латинским парусом. Теперь, в середине XVIII века или чуть раньше, часть паруса перед мачтой исчезла и бизань приняла форму гафельного паруса. Интересно отметить, что эта половинчатая бизань иногда называлась бонавентурой, вероятно, потому, что так традиционно называли кормовую из двух бизаней. Маленькие суда довольно скоро утратили бизань-рей вообще и имели настоящую гафельную бизань – как на рис. 105. Но большие корабли в английском флоте сохранили длинный рей по причине его потенциальной полезности в случае повреждения одного из других реев. Он окончательно исчез в 1800 году. В сражении у Нила в 1798 году на одном корабле, флагмане Нельсона «Вангард», он еще был, но при Трафальгаре уже стал прошлым.

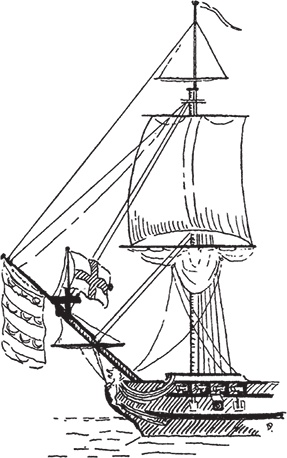

Рис. 106. Нос турецкого корабля. 1760 г.

Одновременно с появлением кливера произошли некоторые изменения в форме корпуса. Английская круглая выпуклая корма постепенно стала копироваться судостроителями других стран, а англичане, в свою очередь, последовали иностранной моде и начали делать руслени – площадки с наружной стороны борта, на которые крепят ванты нижних мачт. Во второй половине XVII века положение русленей было одним из аспектов, отличавших английские суда от всех остальных. У англичан руслени располагались под орудиями средней палубы. На голландских судах они были над этими орудиями, а на французских судах, как видно на фото 16, они иногда были даже над орудиями верхней палубы трехпалубника. После 1706 года англичане последовали примеру голландцев. Тремя годами раньше был издан приказ избавиться от большинства бесполезных украшений на кораблях. Массивные резные деревянные украшения уступили место более скромным. Отметим, что весьма замысловатые венки вокруг портов (рис. 107), которые были характерной чертой английских судов XVII века, исчезли сначала с верхней палубы, а потом и с квартердека. К концу правления королевы Анны преображение судов было завершено. Пышно украшенные корабли XVII века остались в прошлом, и им на смену пришли строгие корабли века XVIII.

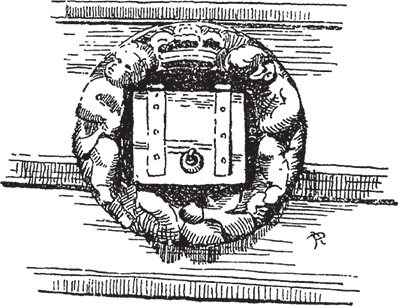

Рис. 107. Венки вокруг портов с модели 1700 г.

Значительно более важная перемена была вызвана изобретением рулевого колеса – штурвала. В настоящее время невозможно приписать его какой-то одной стране, равно как и точно датировать. Раннее свидетельство наличия штурвала найдено в проекте перестройки английского 90-пушечного корабля «Оссори». Он не датирован, но корабль был спущен на воду в 1711 году, а проект, вероятнее всего, был разработан как минимум тремя годами раньше. В Гринвиче есть модель, датированная 1706 годом, на которой имеется и штурвал, и опора на палубе для колдерштока. Другая модель из Гринвича, недатированная, но определенно принадлежащая к периоду начала правления королевы Анны, имеет очень интересное приспособление (рис. 108) в виде лебедки с двумя рукоятками в том месте, где должен быть штурвал, и соединяется с румпелем таким же образом.

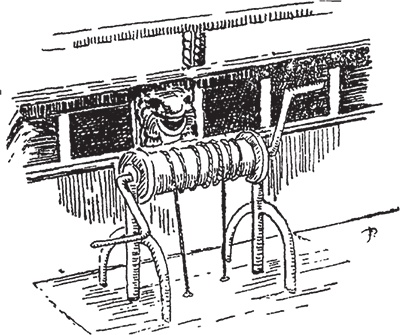

Рис. 108. Рулевая лебедка с английской модели 1705 г.

Принцип действия штурвала был очень простым. Как видно на рис. 109, канат был закреплен на оси колеса и несколько раз обернут вокруг него. Два конца каната протягивались вниз сквозь палубы и затем расходились в стороны к бортам судна по одной линии с концом румпеля. Пройдя через два блока, они крепились к обоим концам румпеля. При повороте штурвала один конец каната ослабляется, второй натягивается. Румпель перемещается в сторону, корабль изменяет курс.

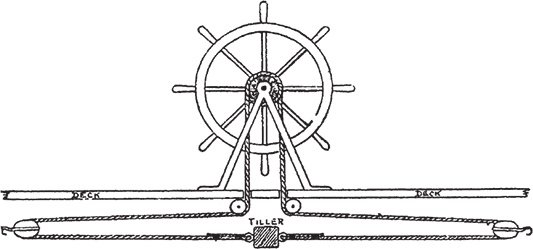

Рис. 109. Диаграмма, показывающая принцип действия штурвала

Колдершток какое-то время не исчезал. В «Нейвал экспозитор» за 1750 год о колдерштоке и штурвале написано на одной странице. В испанском манускрипте, датированном примерно этим же периодом, также есть иллюстрации обоих устройств. Во французском морском словаре 1765 года упоминается колдершток, а штурвала нет, но это может быть связано с небрежным копированием предыдущего издания. Возможно, в других странах колдершток продержался дольше, чем в Англии. Информации по этому поводу почти нет. Известно только, что венецианцы, не слишком следившие за внедрением передовых технологий, официально приняли штурвал в 1719 году.
