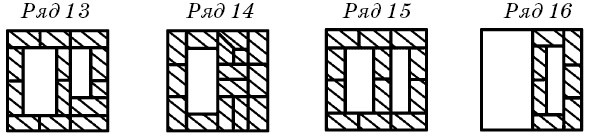

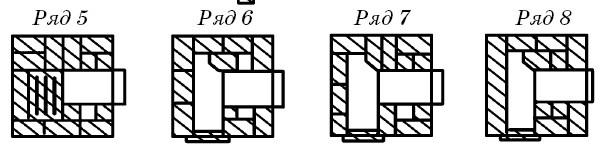

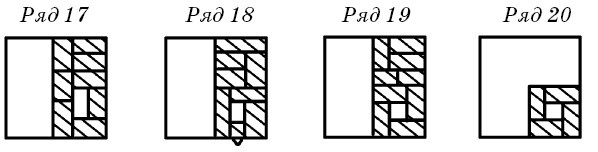

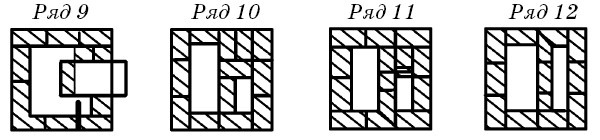

Рис. 18. Кладка малогабаритной печи-каменки с нижним размещением бака для воды

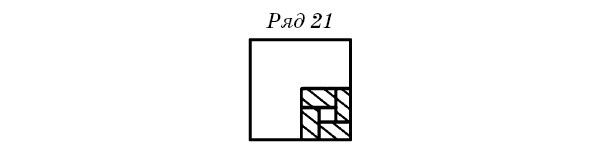

При возведении перекрыши (верхней стенки) для обеспечения большей герметичности швов предпоследний ряд кирпичей следует сдвинуть на ширину шва относительно соседних рядов и положить на предпоследний восемнадцатый ряд перекрыши кусок кровельной стали размером 27 х 27 см. Для кладки потребуется примерно 230 кирпичей.

Совет мастера

В качестве дымовой заслонки можно использовать стальную пластину размером 300 х 70 х 3 мм. При этом она должна быть установлена в направляющие желоба из металлических полосок.

В небольших банных строениях достаточно устройства одной печи, которая должна быть расположена в центре бани таким образом, чтобы ее большая часть с каменкой находилась в моечном помещении (рис. 19, 20). Для возведения печки необходим отдельный фундамент, который должен быть выложен из качественно отформованного красного кирпича. Для устройства топочной части рекомендуется использовать огнеупорный кирпич. Банная печь не нуждается в оштукатуривании или обмазке глиной.

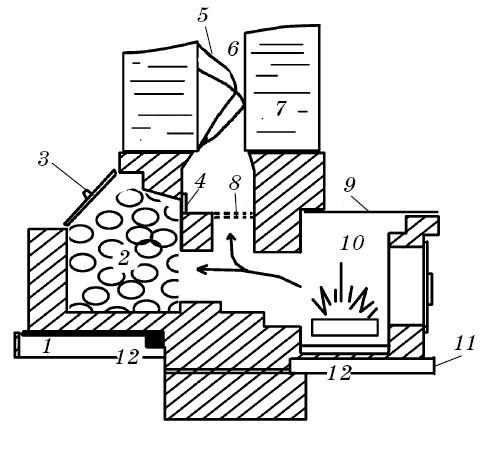

Рис. 19. Печь-каменка для небольшой семейной бани: 1 — поддон для отвода лишней воды из каменки; 2 — камни (булыжник); 3 — крышка каменки; 4 — задвижка для пропуска горячих газов через каменку; 5 — спираль для торможения прохода горячих газов; 6 — дымоход 140 х 140 мм; 7 — водогрейный бак; 8 — задвижка для пропуска горячих газов мимо каменки; 9 — чугунная плита; 10— топочное отделение; 11 — ящик для золы; 12 — асбоцементный лист

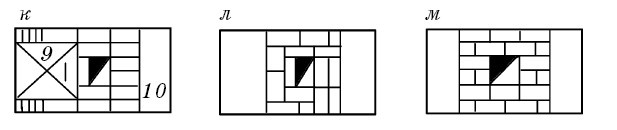

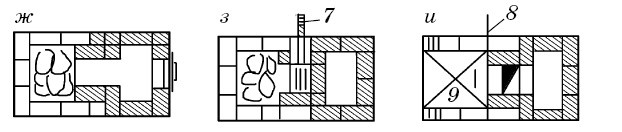

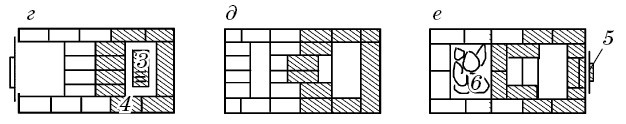

Рис. 20. Этапы кладки печи-каменки для небольшой семейной бани: 1 — асбоцементный лист толщиной 10 мм; 2 — ящик для золы; 3 — колосник; 4 — огнеупорный кирпич; 5 — топочная дверка; 6 — камин; 7 — первая задвижка; 8 — вторая задвижка;9 — крышка каменки; 10 — чугунная плита

Для движения горячих газов в печке существуют два направления: через каменку или напрямую в трубу. В обоих вариантах горячий газ проникает в канал, расположенный вблизи водогрейного бака. Одна его сторона выходит в раздевалку, позволяя осуществлять контроль нагрева. Холодная вода поступает в бак под давлением из верхней емкости. Так как печка топится со стороны раздевалки,

помещение моечной можно использовать в любое время. К тому же, если открыть топочную дверку, то печка будет выполнять роль небольшого камина.

Дополнительную подачу пара можно производить, не прекращая топки печи, которая в это время осуществляет нагрев бака. Кроме того, сухой горячий воздух можно получить, нагревая камни без полива.

Для наибольшего прогрева моечного помещения дополнительно рекомендуется использовать электронагреватель.

Совет мастера

Не следует допускать перегрева печи. Топить ее необходимо по 1,52 часа утром и вечером. Температура печных стенок не должна превышать 70–8 °C. Чем дольше происходит нагрев печи, тем больше тепла выйдет на улицу.

При оптимальном режиме горения цвет пламени становится светло-желтым, а дым из трубы — бесцветным. При этом печь может слегка гудеть.

При устройстве печи-каменки без водонагревателя (рис. 21) в качестве непроницаемой перегородки можно использовать металлический ящик или чугунный котел.

Камни будут очень быстро нагреваться, так как его поверхность омывается горячими дымовыми газами. Благодаря обложенному огнеупорным кирпичом топливнику печь можно топить каменным углем.

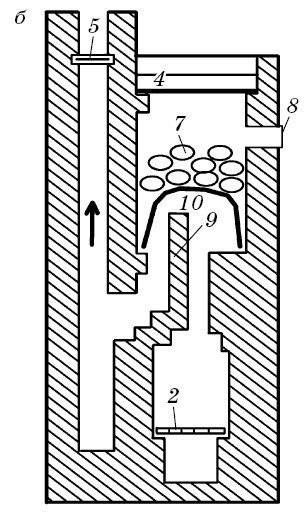

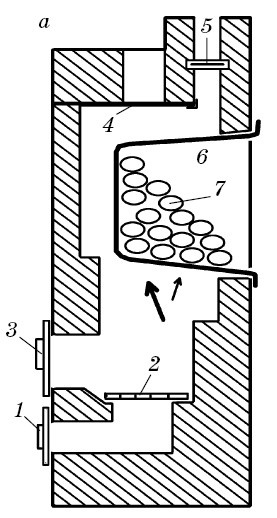

Рис. 21. Печь-каменка без водонагревателя (а — с использованием металлического ящика; б — с использованием бывшего в употреблении котла): 1 — дверка поддувальная; 2 — колосниковая решетка;3 — дверка топливника; 4 — плита; 5 — задвижка;6 — металлический ящик; 7 — камни, 8 — дверка для пара; 9 — огнеупорные кирпичи; 10 — котел

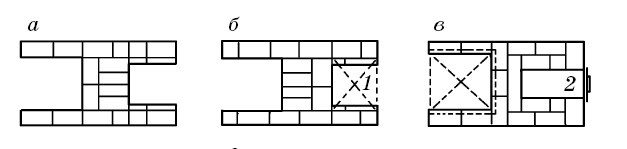

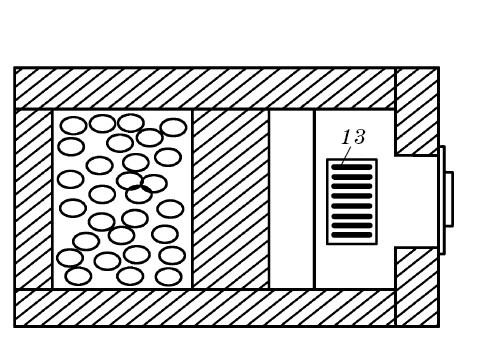

Рассмотрим подробнее технику возведения кирпичной печи-каменки периодического действия (рис. 22). Топливник такой печи выполняется из огнеупорного кирпича и имеет щелевой свод, предназначенный для каменной засыпки. Ширина щелей может варьироваться от 5 до 8 см.
