Размеры металлической печи-каменки, совмещенной с кухонной печью, составляют 40 х 50 см. При ее работе температура в парилке может поддерживаться до 100 °C. Для устройства таких печей не требуется много места, они способны быстро поднять температуру в парильне, и мыться там можно уже через 30 минут после начала топки. Такие печи гигиеничны, безопасны и не требуют частого ухода. Металлические печи-каменки идеально подходят для большинства бань на садовых и дачных участках (рис. 14).

Конструкции таких печей многообразны. Они могут сочетаться с печами-сушилками и варочными печами. Чаще всего они изготавливаются из отходов листового железа. Верхняя часть топливника кухонной печи должна сообщаться с зольником печи-каменки, отопление которой может также осуществляться и со стороны кухни.

В корпус печи встроены открытые с обеих сторон жаровые трубы с камнями. Для подвода воды в них на печи должен располагаться бачок с кранами и трубками.

В целях безопасности, чтобы предотвратить получение теплового ожога, полог должен быть закрыт металлическим экраном из кровельной стали.

Если нет необходимости в топке кухонной печи, то дрова должны быть заложены непосредственно в печь-каменку.

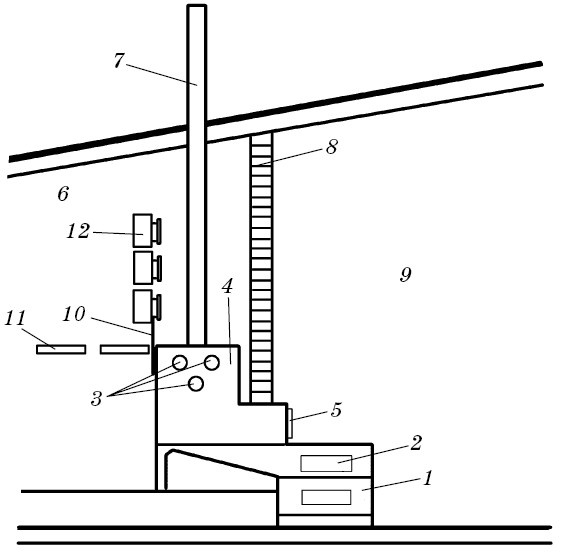

Рис. 14. Металлическая печь-каменка, совмещенная с кухонной печью: 1 — кухонная печь; 2 — дверка кухонной печи; 3 — жаровые трубы с каменной засыпкой внутри; 4 — печь-каменка; 5 — дверка каменки;6 — баня; 7 — дымовая труба; 8 — кирпичная перегородка; 9 — летняя кухня; 10 — экран из листовой стали; 11 — полок; 12 — деревянное ограждение

При этом расход дров будет гораздо меньше, а нагрев бани будет происходить еще быстрее. Отличием металлических печей-каменок непрерывного действия является то, что они не накапливают требуемого тепла. Такая печь быстро нагревается и за короткое время охлаждается, поэтому существует необходимость в постоянном подкладывании дров. Таким образом, если есть необходимость в непрерывной топке, то это может создать определенные неудобства.

Металлические печи имеют малую теплоемкость и не создают необходимой равномерности нагрева. Лучше всего воспользоваться теплоемкими печами-каменками из кирпича.

Топочную камеру можно отделить перегородкой от камеры для камней, тогда печь разрешено использовать как в непрерывном, так и в периодическом режиме. Такая печь называется комбинированной.

Довольно распространенной является малогабаритная печь-каменка с водогрейным баком (рис. 15, 16). Объем камеры для камней и вместимость бака составляют по 40 л. Бак располагается на плите рядом с камнями. Регулирование скорости нагрева воды можно производить асбестовым картоном между баком и камнями. Для более быстрого нагрева картон необходимо укоротить.

Для ускорения нагрева камней в нижний слой засыпки следует добавить чугунный или стальной лом. Можно использовать сборную плиту, например, состоящую из двух чугунных плит размером 47 х 19 см. Лучше, чтобы толщина ее составляла не менее 10 мм.

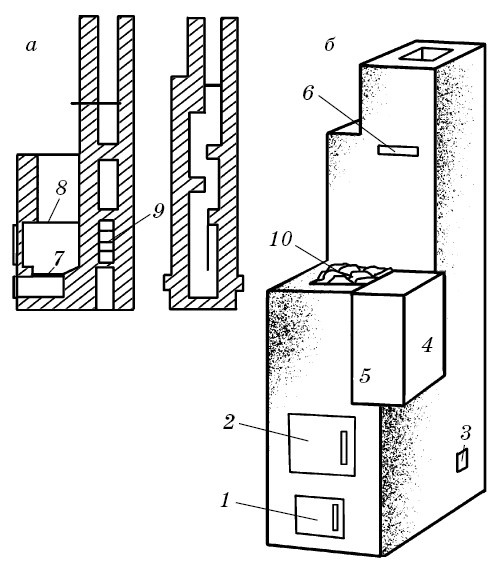

Рис. 15. Малогабаритная печь-каменка с верхним размещением бака для воды (а — разрез кладки; б — конструкция печи): 1 — дверка поддувальная;2 — дверка топливника; 3 — дверка для чистки;4 — бак; 5 — картон асбестовый; 6 — заслонка;7 — колосниковая решетка; 8 — плита; 9 — стальные пластины; 10 — камни

Для максимального использования тепла и нагрева печи снизу в задней части кладки рекомендуется разместить дымообороты. Их можно обустроить путем разделения внутренней полости стальными пластинами на два канала. Один канал будет опускным, другой — подъемным.

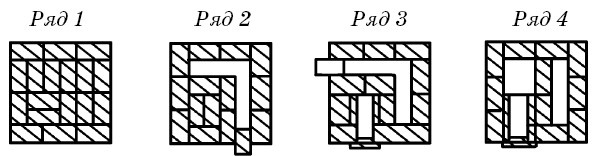

Рис. 16. Кладка малогабаритной печи-каменки с верхним размещением бака для воды

При этом пластины должны плотно прилегать друг к другу и быть заделаны в зазор между кирпичами. В восьмом ряду кладки пластина должна быть загнута таким образом, чтобы ее можно было заделать между кирпичами боковой стенки.

В верхней части печи подъемный канал выполняется зигзагообразно. Это происходит за счет выступающих кирпичей, которые способствуют созданию завихрения дымовых газов и тем самым обеспечивают большую теплоотдачу. В верхней части подъемного канала должна располагаться заслонка. Камни и бак для воды можно накрыть легкой съемной крышкой из кровельной стали.

Конструкция малогабаритной печи-каменки с нижним размещением бака (рис. 17, 18) отличается от других малогабаритных вариантов печей большей длиной топки и вместительным объемом камеры для камней (50 л). Кроме того, у нее имеется нижняя заслонка для обеспечения растопки.

Нижнее размещение бака обеспечивает больший комфорт при наполнении его холодной водой, а также при заборе горячей воды. Нагрев воды в баке происходит быстрее, так как он торцевой частью выходит в топку, а с боков и снизу омывается горячими газами.

Чтобы произвести укладку верхних кирпичей, сверху бак должен быть закрыт на 2/3 длины.

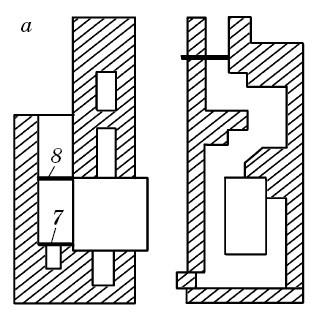

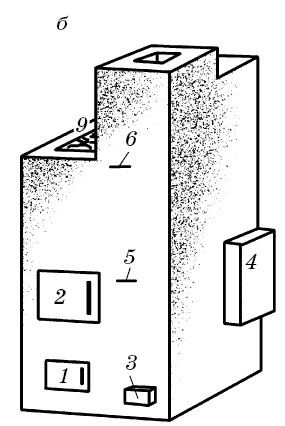

Рис. 17. Малогабаритная печь-каменка с нижним размещением бака для воды (а — разрез кладки; б — конструкция печи): 1 — дверка поддувальная;2 — дверка топливника; 3 — чистка; 4 — бак; 5 — нижняя заслонка; 6 — верхняя заслонка; 7 — колосниковая решетка; 8 — плита; 9 — камни

Для этого можно воспользоваться стальной пластиной размером 270 х 270 х 5 мм. Если нижняя заслонка открыта, то дымовые газы попадают в дымовую трубу, не проходя через нижние дымо-обороты.

Поэтому после растопки печи и стабилизации горения при наличии хорошей тяги нижнюю заслонку следует закрыть.

Камни и бак лучше всего накрыть легкими съемными или откидными крышками из оцинкованной кровельной стали.
