✓ желтый – для рукавов II класса для жидкого топлива;

✓ синий – для рукавов III класса для кислорода.

Допускается использование черного цвета (для резиновых рукавов любого класса, предназначенных для работы в названных выше климатических условиях) или двух резиновых цветных полосок (для работы в любых климатических поясах).

7. Присадочный материал. Проволоку поставляют в мотках, поэтому ее разрезают на части необходимой длины. Как правило, присадочная проволока и свариваемый металл близки по химическому составу. Ее поверхность должна быть свободна от различных загрязнений (ржавчины и т. п.), расплавляться равномерно, с минимальным разбрызгиванием и давать однородный наплавленный металл без посторонних включений.

8. Флюсы (порошки, пасты). Чаще всего применяют буру, борный шлак, борную кислоту и т. д. При газовой сварке флюсом покрывают присадочную проволоку или пруток и вводят его в сварочную ванну. Состав флюса определяется видом и свойствами металла и подбирается так, чтобы он расплавлялся раньше металла, растекался, не воздействовал негативно на шов и качественно очищал металл от окислов.

По отраслевым стандартам каждому флюсу присваивается определенный номер, по которому становится понятным состав данного материала (табл. 6).

9. Сварочный стол.

10. Приспособления для сборки изделий.

11. Инструменты и принадлежности (очки и проч.).

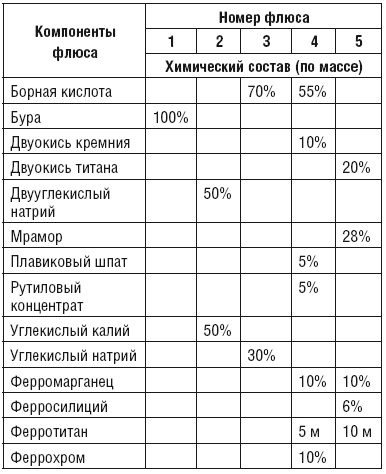

Таблица 6

Флюсы, используемые при газовой сварке сталей

При сгорании смеси горючего газа (это могут быть и пары горючей жидкости) с кислородом образуется так называемое сварочное пламя, свойства которого определяются двумя факторами:

✓ что используется в качестве горю чего;

✓ в каком соотношении находятся горючая смесь и кислород.

При варьировании количества кислорода, поступающего в горелку, получают пламя разного характера:

✓ нормальное;

✓ окислительное;

✓ науглероживающее.

Количественное соотношение между кислородом и ацетиленом выражается следующими формулами:

✓ для нормального пламени —

✓ для окислительного —

✓ для науглероживающего —

В каждом из них отчетливо различаются (рис. 16):

✓ зона ядра пламени. Его длина зависит от скорости истечения газовой смеси, она же определяет и устойчивость горения пламени (при недостаточной скорости оно сопровождается хлопками, а при чрезмерной – выталкивает металл из сварочной ванны);

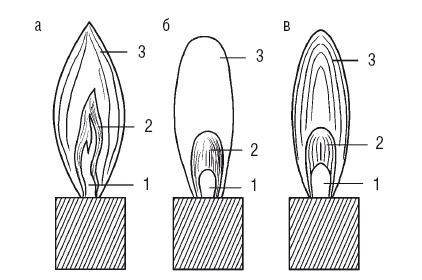

Рис. 16. Разновидности ацетиленокислородного сварочного пламени: а – окислительное; б – нормальное; в – науглероживающее; 1 – зона ядра; 2 – восстановительная зона; 3 – окислительная зона

✓ восстановительная зона, которая, в отличие от других зон, окрашена в более темный цвет. Она простирается примерно на 20 мм от конца ядра. За счет этой зоны происходит нагревание и расплавление металла при сварке. Максимальная температура в ней сосредоточена в 2–6 мм от конца ядра;

✓ окислительная зона (факел), состоящая из углекислого газа, азота и водяных паров. Температура этой зоны более низкая, чем предыдущая.

В восстановительной зоне нормального пламени нет свободного углерода и кислорода; все зоны отчетливо выражены; ядро резко очерчено, на конце закругляется и имеет ярко светящуюся оболочку. Размер ядра может быть различным, что определяется рядом факторов: составом горючей смеси, ее расходом и скоростью истечения.

Для окислительного пламени характерен избыток кислорода, т. е. оно возникает, когда объем этого газа, поступающего в горелку, более чем в 1,3 раза превышает объем ацетилена.

Ядро окислительного пламени бывает более бледным, коротким и отличается конусовидной формой. Все пламя окрашено в синевато-фиолетовый цвет и сопровождается характерным звуком. Несмотря на то что его температура выше, чем у нормального пламени, для сварки сталей оно не подходит, поскольку вследствие окисления делает шов пористым и хрупким. Сфера его применения – сварка латуни и пайка твердыми припоями.

Если количество ацетилена превосходит количество кислорода, возникает науглероживающее пламя. Четкость очертаний для его ядра не свойственна, кончик ядра окрашен в зеленый цвет. Восстановительная зона настолько светлая, что практически сливается с ядром и имеет желтоватую окраску. Науглероживающее пламя коптит – сказывается избыток углерода. Это негативно сказывается на качестве металла шва.

Различные материалы свариваются конкретным видом пламени (окислительным, восстановительным или науглероживающим), который сварщик должен устанавливать на глаз.

Для выполнения газовой сварки требуется, чтобы пламя обладало необходимой тепловой мощностью, выбор которой определяется толщиной свариваемого металла и его физическими характеристиками. Мощность теплового пламени зависит от количества ацетилена, которое проходит через горелку. Для его регулировки используются наконечники.

Газовая сварка – способ универсальный, но при ее выполнении необходимо помнить, что нагреванию подвергается достаточно большой участок вокруг сварного соединения. Поэтому нельзя исключить возникновение коробления и развитие внутренних напряжений в конструкциях, причем они более значительные, чем при других способах сварки. В связи с этим газовая сварка в большей степени подходит для таких соединений, для которых достаточно небольшого количества наплавленного металла и малого нагрева основного металла. Прежде всего речь идет о стыковых, угловых и торцовых соединениях (независимо от их пространственного положения – нижнего, горизонтального, вертикального или потолочного), в то время как тавровых и нахлесточных следует избегать (хотя они тоже могут осуществляться).

Чтобы сварной шов отличался высокими механическими свойствами, требуется выполнить следующие действия:
