Скорость ВН за один оборот маховика, град — около 1,5

Скорость ГН за один оборот маховика, град — около 2

Скорострельность, выстр/мин — 10

Вес снаряда 152-мм ДРП — 24 кг. Снаряды — чугунные болванки и снаряды обыкновенного чугуна, снаряженные дымным порохом с 22-секундной трубкой. Пояски системы Минье из красной меди.

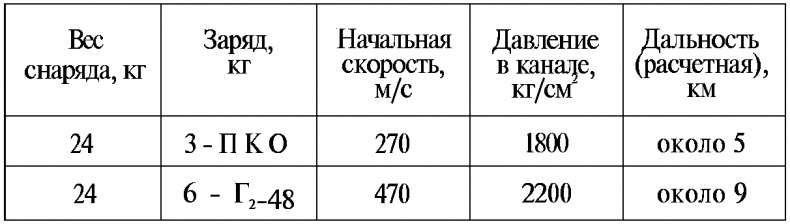

Таблица 33. Таблица стрельбы 152-мм ДРП

15 января 1934 г. опытная 152-мм ДРП была испытана на Черном море на эсминце «Петровский».

Стрельба из 152-мм ДРП производилась с кормы и с носа попеременно. Система была предварительно установлена на специально изготовленном сварном барабане из 6-мм железа высотой 600 мм, так как присланная с ДРП тумба оказалась недостаточно высокой (около 1,0 м).

ДРП была установлена на корме эсминца на расстоянии 2240 мм от трапа корабля и на расстоянии 920 мм от диаметральной плоскости ближе к правому борту. Барабан прикреплен 12 болтами диаметром 16 мм к настилу верхней палубы. Высота оси цапф 1560 мм от палубы.

Затем в тот же день, 15 января, ДРП была установлена между двумя якорными клюзами на расстоянии около 2 м от форштевня в диаметральной плоскости. Стрельба велась в том числе и с ходу. Скорость эсминца достигала 20 узлов.

16 января 1934 г. 152-мм ДРП была установлена на сторожевом корабле «Шторм» между 117 и 118 шпангоутами. Ось орудия была удалена на расстояние 800 мм от правого борта. Под барабан тумбы орудия уложили деревянную подушку толщиной 1 дюйм для увеличения высоты линии огня.

При стрельбе на сторожевом корабле «Шторм» сбились электролампы. Сопло при стрельбе постоянно находилось за бортом.

19 января 1934 г. 152-мм ДРП установили в носовой части подводной лодки № 32 («Л-5») на 38-м шпангоуте. Тумба ДРП была установлена прямо на настил палубной надстройки и закреплена 12 болтами диаметром 16 мм.

16–22 мая 1934 г. 152-мм ДРП была испытана в Севастополе на торпедном катере типа «Г-5». Торпедное вооружение с катера сняли. Стрельба велась только на якоре (рис. 7.8).

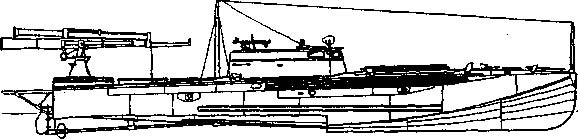

Рис. 7.8. Торпедный катер со 152-мм ДРП Курчевского.

К сентябрю 1934 г. были разработаны несколько проектов 152-мм морских установок, в том числе одноорудийной МК-1 (вес снаряженной системы 2350 кг) и спаренных МК2 и МК-3 (вес их около 5 т). Качающаяся часть штыревой установки МК-2 и штыревой установки МК-3 была одинакова.

В 1934 г. планировалась установка 152-мм ДРП на подводные лодки типа «Щ» X серии, но позже это решение отменили.

Эскизный проект одноорудийной установки МК-1 был подписан 6 сентября 1934 г. МК-1 представляла собой палубную установку на сварной конической тумбе. На головке тумбы имелся зубчатый венец механизма горизонтального наведения, закрытый кожухом. Механизм вертикального наведения имел один сектор. Щита не было. На ствол была надета цапфенная обойма, которая покоилась своими цапфами в подцапфенниках вертлюга.

Заряжание пушки производилось с дула. Выстрел унитарный, гильза из нитроткани. Над стволом помешался цилиндрический магазин на 6 выстрелов. Кроме того, 1 выстрел помещался в стволе. Подача выстрелов в лоток осуществлялась с помощью сжатого воздуха. Прицел парный, системы Обуховского завода обр. 1913 г.

Проект этот осуществлен не был.

Данные установки МК-1 (по проекту)

Калибр, мм — 152,4

Длина ствола, мм/клб: без сопла — 3970/26,1

с соплом — 5120/33,7

Длина сопла, мм — 1150

Длина ствола с лотком и соплом, мм — 6540

Угол ВН, град —5; +35

Угол ГН, град — 360

Высота линии огня, мм — около 1200

Высота установки, мм — около 1750

Диаметр основания по центрам фундаментных болтов, мм — 856

Число фундаментных болтов — 18

Диаметр фундаментных болтов, мм — 18

Вес ствола с соплом (без лотка и цапфенной обоймы), кг — 1286

Вес системы без боекомплекта, кг — около 2000

Вес системы с семью выстрелами (1 в канале + 6 в магазине), кг — 23–50

Вес снаряда, кг — 25,0

Вес заряда, кг — 15,0

Вес выстрела, кг — 42,0

Эскизный проект 152-мм спаренной установки МК-2 был подписан 15 сентября 1934 г. Стволы МК-2 те же, что и в МК-1. Магазин и автоматика также взяты без изменений.

Качающаяся часть установки состояла из двух стволов ДРП, заключенных в цапфенную обойму, зубчатого сектора подъемного механизма, двух магазинов на 6 выстрелов каждый, с автоматическими заряжающими механизмами, и прицелов.

На нижней части обоймы укреплен сектор, верхняя часть обоймы служила основанием для установки двух магазинов с автоматикой и двух морских прицелов обр. 1913 г., переделанных так, что окуляры их находились приблизительно на оси цапф. Цапфенная обойма с качающейся частью лежала на подцапфенниках вращающейся части станка типа Кане, установленной на шариковой опоре.

Проект осуществлен не был.

Эскизный проект 152-мм спаренной установки МК-3 был подписан 12 сентября 1934 г. Качающаяся часть та же, что и у МК-2.

МК-3 представляла собой палубную установку, вертлюжного типа на сварной тумбе конической формы. Подъемный механизм имел один зубчатый сектор. Поворотный механизм имел зубчатый венец. Магазин и вся автоматика те же, что и в штыревой установке.

Проект осуществлен не был.

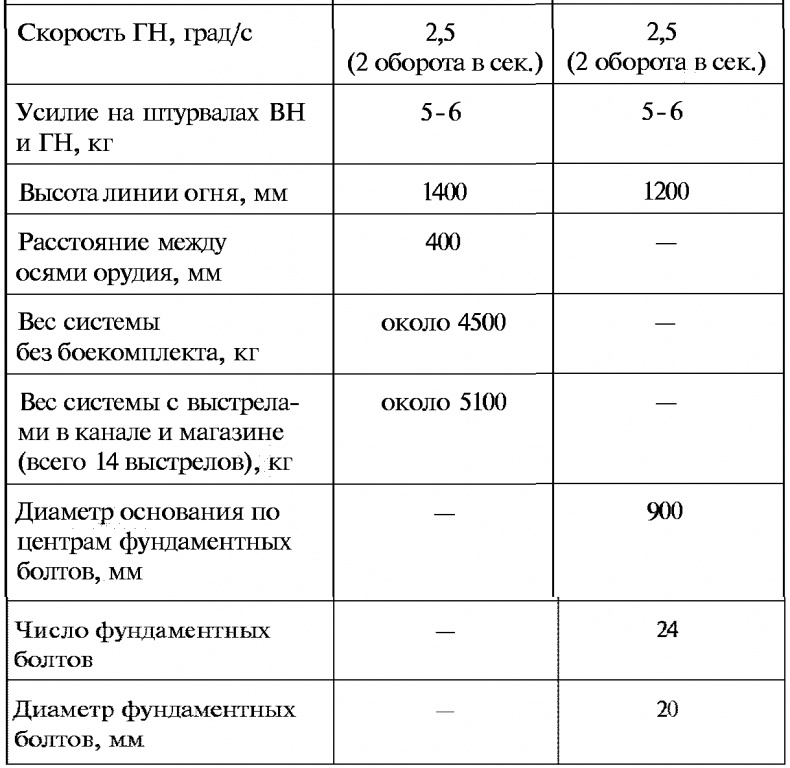

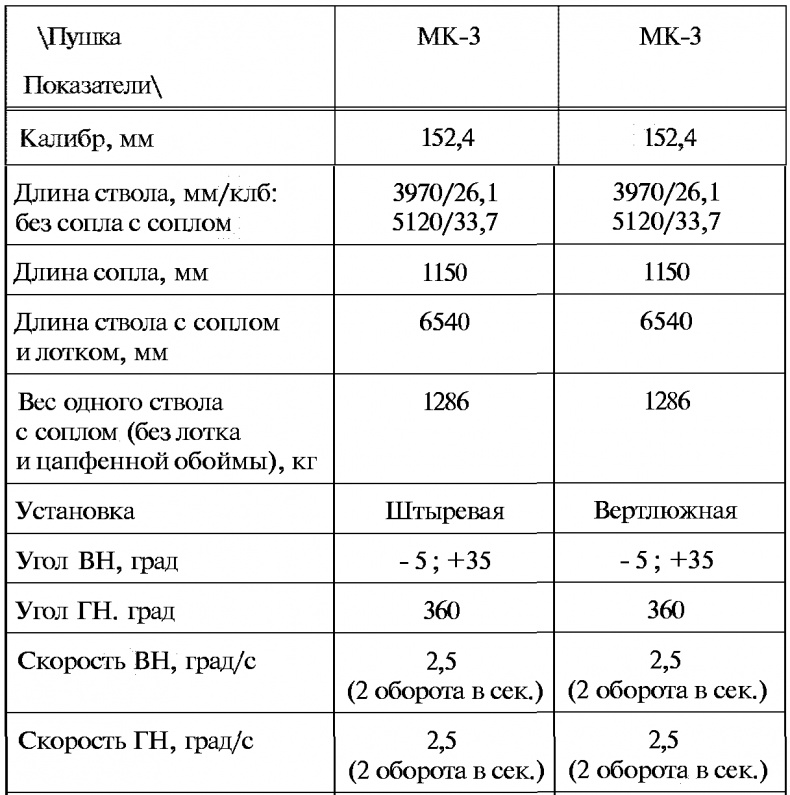

Таблица 34. Данные 152-мм спаренных ДПР

Боеприпасы и баллистика МК-2 и МК-3 те же, что и у МК-1. Вес снаряда — 25 кг. Вес заряда — 15 кг. Вес выстрела — 42 кг. Длина выстрела — 1502 мм.

Параллельно Курчевский работал и над 305-мм ДРП.

В марте 1932 г. на НИАПе было проведено первое испытание стрельбой 305-мм ДРП. Эта пушка представляла собой ствол старой 305/40-мм пушки № 74, переделанный на заводе «Большевик».

Пушка № 74 была укорочена с дульной части на 3472 мм. Таким образом, длина ствола ДРП стала 8720 мм, то есть 28,6 калибра. Вместо затвора было вставлено сопло длиной 3326 мм, таким образом, длина ствола с соплом стала 12 046 мм. Стрельба из пушки производилась с клетки из деревянных бревен.
