Работы по АПК-9 были продолжены в 1933 г. и 1934 г. В план 1934 г. Курчевский включил «изготовление одной 152мм мортиры „К“ (АПК-9) для бомбардировщика ТБ».

Первой была создана и испытана на кораблях 76-мм КПК (катерная пушка Курчевского). Качающаяся часть для нее была взята Курчевским от 76-мм БПК (батальонной пушки Курчевского) с небольшими изменениями. Заряжание КПК производилось с казенной части при помощи сдвижного затвора, соединенного с соплом. Стрельба велась унитарными патронами. Гильзы латунные с донными отверстиями диаметром около 60 мм (рис. 7.5).

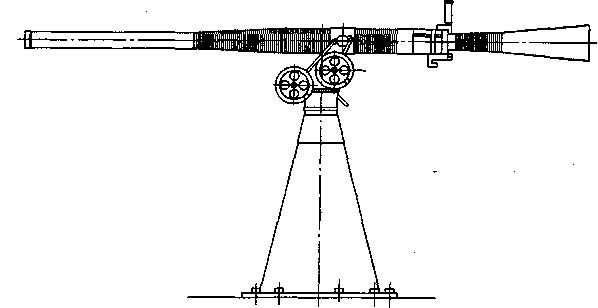

Рис. 7.5. 76-мм катерная ДРП Курчевского.

КПК была установлена на легкой конической тумбе. Подъемный механизм имел винт, действующий на рычаг, связанный с левой цапфой. Поворотный механизм имел зубчатый обод и червяк.

КПК могла стрелять штатными гранатами и шрапнелями весом 6,5 кг от 3-дюймовой полевой пушки обр. 1902 г., а также специально созданными легкими снарядами: осколочным весом 4,7 кг и бронебойным весом 4 кг.

Впервые КПК была испытана в корабельных условиях 26–28 ноября 1931 г. на бронекатере Н-5 Днепровской флотилии. Пушку установили на расстоянии 1,5 м от кормового среза. Всего было произведено 33 выстрела (рис. 7.6).

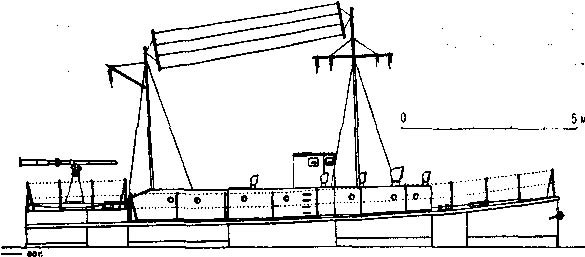

Рис. 7.6. 76-мм ДРП Курчевского на катере Днепровской флотилии.

28 сентября 1932 г. КПК прошла испытания на подводной лодке АГ-25, где ее установили на месте штатной 47-мм пушки. До начала стрельб лодка с ДРП находилась под водой около трех часов. По расчетам, 47-мм пушка с боекомплектом могла быть заменена без весовых нарушений 76-мм КПК с боекомплектом 70 патронов.

В мае 1934 г. КПК была испытана в Севастополе на торпедных катерах (ТКА № 124 типа Ш-4 и ТКА типа Г-5 с заводским № 135). Кроме КПК весом 165 кг, на катере установили систему креплений весом 270 кг. Торпедное вооружение на испытаниях отсутствовало. Испытания производились при волнении моря до 2–3 баллов (рис. 7.7).

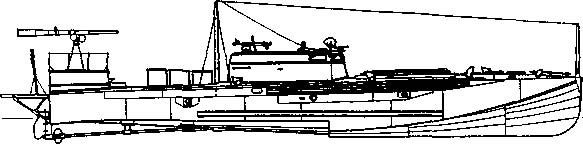

Рис. 7.7. Торпедный катер с 76-мм ДРП Курчевского.

Испытания показали, что наводка КПК возможна лишь на самом малом ходу (до 17 узлов), а на полном ходу невозможно даже обслуживание пушки. При стрельбе отмечены срывы заклепок обшивки борта катера. Согласно заключению комиссии для КПК, установленных на торпедных катерах, требовался дюралевый щит для артсистемы и расчета.

Следует отметить, что стрельбы из КПК на кораблях проходили относительно успешно. Это в значительной степени объясняется отработанностью 76-мм стволов ДРП и их выстрелов, которые использовались еще с 1930 г. Хотя при наземных стрельбах в 1933–1934 гг. у КПК были отмечены отрывы казенников и раздутия стволов. Для предотвращения этого специальная комиссия предложила уменьшить начальную скорость снаряда весом 4,72 кг до 345–350 м/с и изменить устройство медных поясков снарядов, что нарушало взаимозаменяемость снарядов КПК со снарядами полевых дивизионных орудий.

КПК официально приняли на вооружение в 1934 г. В 1932–1935 гг. на заводах № 7 и № 8 было изготовлено около 250 КПК.

22 октября 1934 г. на Дальний Восток отправили 50 КПК, из них 25 — в Амурскую флотилию. В Тихоокеанском флоте планировалось вооружить КПК тральщики и подводные лодки типа «М». В Амурской флотилии КПК были вооружены канонерские лодки «Бурят» (2), «Монгол» (2) и «Пролетарий» (2), а также катера «Копье» и «Пика».

Интересно, что КПК продержались на вооружении дольше других пушек Курчевского и были сняты с вооружения лишь в конце 1938 г.

Данные 76-мм КПК

Калибр, мм — 76,2

Длина ствола, мм/клб: с воронкой — 2780/36,6

без воронки — 2080/27,3

Длина воронки, мм — 784

Угол ВН, град —10°; +60°

Угол ГН, град — 360°

Высота оси цапф от основания тумбы, мм — 1278

Вес ствола, кг — 80

Вес сопла, кг — 8

Вес тумбы, кг — 75

Вес всей системы, кг — 165

Скорострельность, выстр/мин — 6

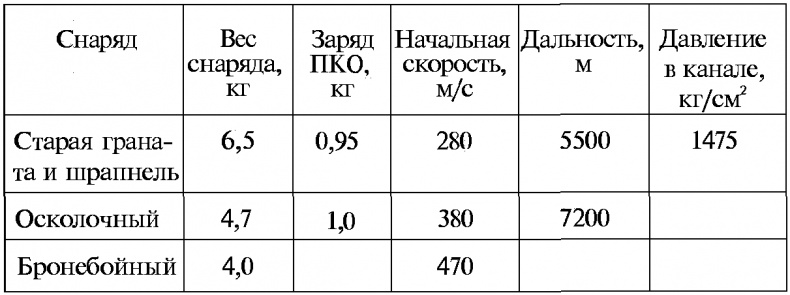

Таблица 31. Боеприпасы и баллистика 76-мм КПК

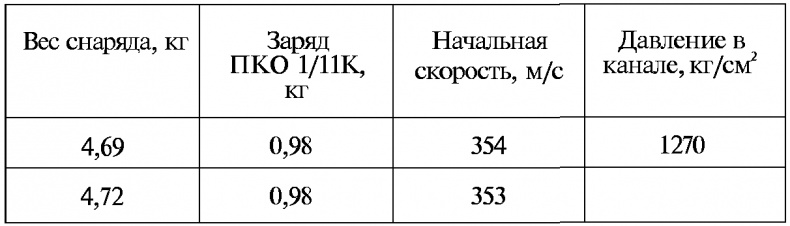

Таблица 32. Стрельба на полигоне из КПК 10 мая 1934 г.

В начале 1932 г. Курчевским был разработан проект 100мм корабельной ДРП для установки на малых речных канонерских лодках, подводных лодках и мобилизованных судах речного форта. Вес снаряда 100-мм пушки — 16 кг, начальная скорость — 550 м/с.

В июне 1932 г. началось изготовление опытного образца 100-мм ДРП. Однако вскоре Курчевский забросил этот проект, и до корабельных испытаний дело не дошло.

Отсутствие отката позволило помешать 152-мм ДРП Курчевского практически на любые суда — торпедные катера, подводные лодки, сторожевые корабли и т. д.

Первые образцы 152-мм морских ДРП были изготовлены в 1933 г. на заводе «Красный Путиловец».

На 1934 г. завод «Красный Путиловец» получил заказ на одиннадцать 152-мм ДРП. На 1 декабря 1934 г. заводом было изготовлено, сдано и отгружено в адрес завода № 38 девять 152-мм систем.

Заряжание орудия производилось с дула из надствольного магазина. Автоматика работала за счет подачи сжатого воздуха из специального баллона, расположенного на корабле. Снаряд двигался по цилиндрическому магазину, а затем под действием силы тяжести падал в лоток, откуда специальным досылателем загонялся в ствол.

Выстрел унитарный. Гильзой служила сгораемая ткань и деревянный поддон, раздробляемый выстрелом. Средством воспламенения был капсюль, при разбитии которого огонь передавался по боковому отверстию в зарядной каморе черному пороху, расположенному в сгорающей ткани кольцом вокруг заряда.

Стрельба, когда сопло расположено над палубой (даже параллельно ей), не могла вестись без повреждений корпуса и надстроек.

Данные 152-мм опытной ДРП

Калибр, мм — 152,4

Длина хода снаряда, клб — около 15

Угол ВН, град — +35°

Угол ГН, град — 360°
