2. Сбиваемости установки прицела после выстрела не наблюдалось. Прыжки и наброски системы не превышали 10–15 см. Разницы в устойчивости системы в обоих положениях нет.

3. При возке лафет недостаточно прочен.

18 июля 1935 г. второй экземпляр ГПК, прошедший испытания на НИАПе, был разобран и отправлен на завод № 38 вместе с отчетом об испытаниях.

На 1935 г. заводу № 7 был выдан заказ на 30 горных пушек Курчевского, но завод не изготовил ни одной. Согласно отчету завода № 7: «…заказ не выполнен по причине непоступления от заказчика чертежей и эталонного образца».

В план работ на 1935 г. Курчевский включил себе разработку 107-мм горной гаубицы ГПК-107. В 1935 г. планировалось изготовить два опытных образца.

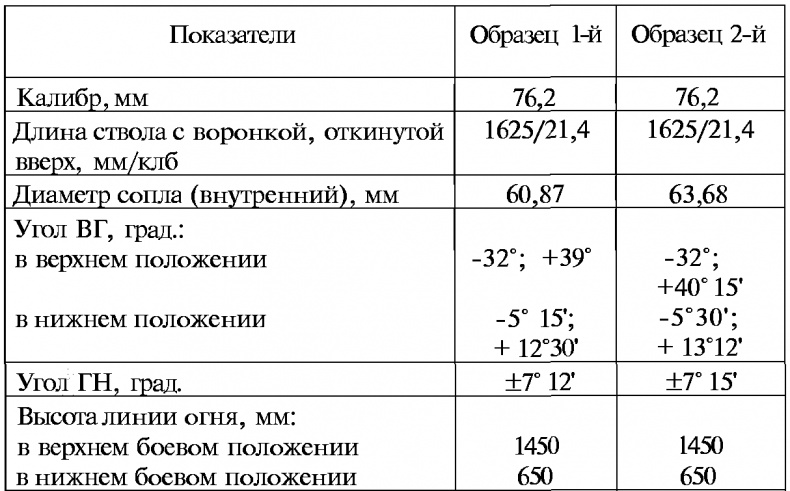

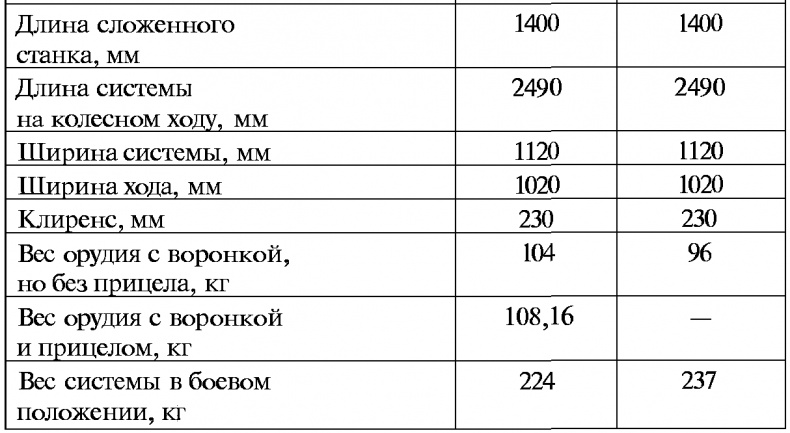

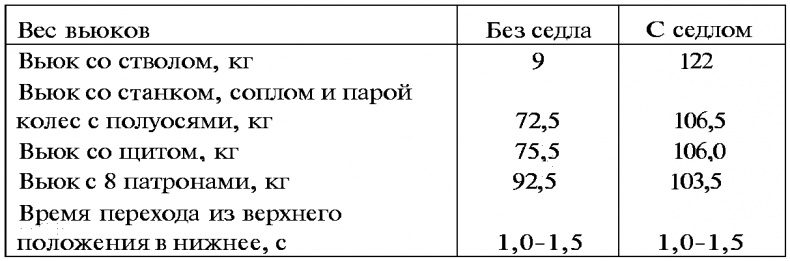

Таблица 28. Данные двух опытных образцов ГПК

76-мм мотоциклетная пушка (МПК) была спроектирована в начале 1931 г. Она предназначалась для вооружения разведотрядов и «стратегической конницы». Заряжание пушки производилось с казенной части. Подъемный механизм винтовой. Винт действовал на рычаг, укрепленный на правой цапфе пушки. Поворотный механизм винтового типа. МПК могла стрелять из двух положений: верхнего и нижнего.

Данные МПК

Ствол

Калибр, мм — 76,2

Длина ствола с воронкой, мм/клб — 2060/27

Диаметр сопла (внутренний), мм — 62

Объем каморы, дм3 — 31,6

Глубина нарезов, мм — 0,76

Лафет — Верхнее положение — Нижнее положение

Угол ВН, град — +37°40′ — +12

Угол ГН, град — −6 (влево); +7°10′ (вправо) — −2(влево); +6 (вправо)

Высота системы, мм: в походном положении — 550

в боевом положении при угле 0° — 920

Вес ствола без затвора, кг — 78,1

Вес затвора, кг — 4,9

Вес трубы, кг — 9,4

Вес станка, кг — 61,6

Вес всей установки (без мотоцикла), кг — 170,4

Скорость по шоссе, км/час — 60

Скорострельность, выстр/мин — 4–6

Расчет, чел — 2

Запас патронов, возимый на мотоцикле — 6

Время перехода из походного: в боевое (верхнее) положение, с — 40–60

в нижнее положение, с — 30

Время перехода из верхнего положения в походное, с — 30–40

В боекомплект МПК входили штатные снаряды от 76-мм дивизионных пушек как дальнобойные, так и дореволюционного образца. Кроме того, имелись и специально спроектированные для пушек Курчевского легкие снаряды: осколочный весом 4,5 кг и бронебойный весом 3,5 кг. Для всех снарядов использовался одинаковый штатный заряд 0,95 кг пороха ПКО.

Гильзу патрона МПК взяли от 3-дюймовой пушки обр. 1902 г. У этой гильзы расточили дно (диаметр отверстия стал 60 мм) и проделали боковое отверстие для капсюля на расстоянии 14 мм от переднего среза гильзы. На фланце сделали выточку, в которую входила шпонка на экстракторе. Дно гильзы закрывалось деревянным поддоном.

Малая скорострельность МПК — это следствие неудобства заряжания, так как приходилось совмещать вырез на фланце гильзы со шпонкой на выбрасывателе, чтобы совместить запальное отверстие в стволе и гильзе.

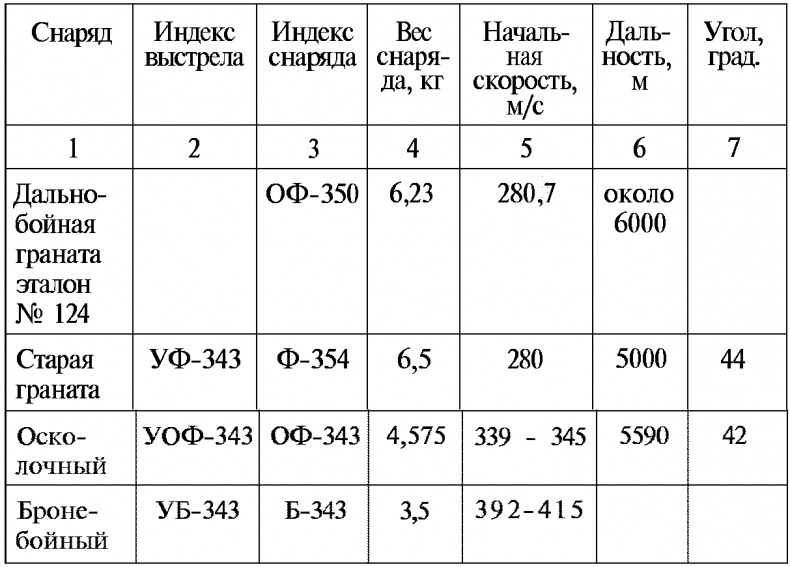

Таблица 29. Баллистические данные 76-мм пушек МПК и СПК по данным испытаний при заряде 0,95 кг пороха ПКО

Первая 76-мм система МПК прибыла на НИАП без мотоцикла и с 12 сентября 1931 г. по 15 декабря 1931 г. была испытана 109 выстрелами зарядом 0,95 кг ленточного пороха ПКО. Снаряды: бронебойный весом 3,5 кг и осколочный весом 4,575 кг с 22-секундной трубкой.

В ходе испытаний на НИАПе выяснилось, что максимальный угол стрельбы с мотоцикла составлял +37°40′. При стрельбе бронебойным снарядом весом 3,5 кг 40-мм цементированная броневая плита с расстояния 1000 м по нормали не пробивалась, 30-мм цементированная плита с расстояния 1000 м проламывалась при целом снаряде.

76-мм МПК проходила войсковые испытания в июле 1932 г. в московской Пролетарской стрелковой дивизии и 4-й кавалерийской дивизии. Результаты удовлетворительные. Пушка при выстреле подпрыгивала. Затвор заедал вследствие неполного сгорания пороха.

На вооружение система не принята ввиду малой проходимости мотоцикла. («Харлей Давидсон» проектировался как полицейский мотоцикл с мощным двигателем, но обладал малой проходимостью.)

На 1932 г. заводу № 7 выдали заказ на 25 МПК. В 1932 г. было изготовлено 22 МПК, а сдано 14. Больше заказы на МПК не выдавались.

В начале 1932 г. Курчевским для мотомеханизированных частей была спроектирована 76-мм самоходная пушка (СПК). Пушка устанавливалась на тумбе в трехосном легковом автомобиле «Форд». В некоторых документах эта система именовалась СУ-4.

Ствол пушки устроен одинаково с 76-мм МПК. Баллистика и боекомплект также одинаковы с МПК. Первый опытный образец установки не имел щита, позже появился небольшой щит.

Данные установки СПК

Калибр, мм — 76,2

Длина ствола с воронкой, мм/клб — 2033/27

Угол ВН, град — (-15); +25

Угол ГН, град — 240

Вес тела орудия с затвором, кг — 75,9*

Вес затвора, кг — 12,6*

Вес тумбы без щита, кг — 49,8*

Вес щита, кг — 27,8*

Вес орудия в боевом положении, кг — 160,6*

* Данные опытного образца, испытанного в июле 1932 г.

Испытания опытного образца СПК были начаты 10 апреля 1932 г. на полигоне «Выстрел» в Кунцеве.

Тумба с пушкой снималась с автомобиля и могла вести огонь с грунта. При стрельбе с грунта максимальный угол возвышения без подкапывания составлял 19°30′. Под шасси автомобиля «Форд» была подведена вторая ведущая ось. Для увеличения проходимости на задние колеса надевалась легкая съемная гусеница. Без гусениц по шоссе автомобиль с пушкой развивал скорость до 90 км/час.

При стрельбе с автомобиля скорострельность составляла до 10 выстр/мин. Было сделано несколько выстрелов с ходу при скорости 15–20 км/час.

При стрельбе с автомобиля угол горизонтального наведения составлял 240° (вперед и вбок), сектор в 120° назад не обстреливался.
