Ствол пушки был сделан ребристым для улучшения теплоотдачи при стрельбе. Крутизна нарезов постоянная. Заряжание с казенной части. Затвор соединен с воронкой (соплом) и сдвигался при заряжании вместе с ним.

Подъемный механизм винтовой. Винт действовал на рычаг, укрепленный на правой цапфе. Поворотный механизм винтового типа. Станины на первых образцах трубчатые, а в дальнейшем — из углового профиля. Шворневая воронка располагалась рядом с сошником. Подрессоривания не было. Колеса деревянные.

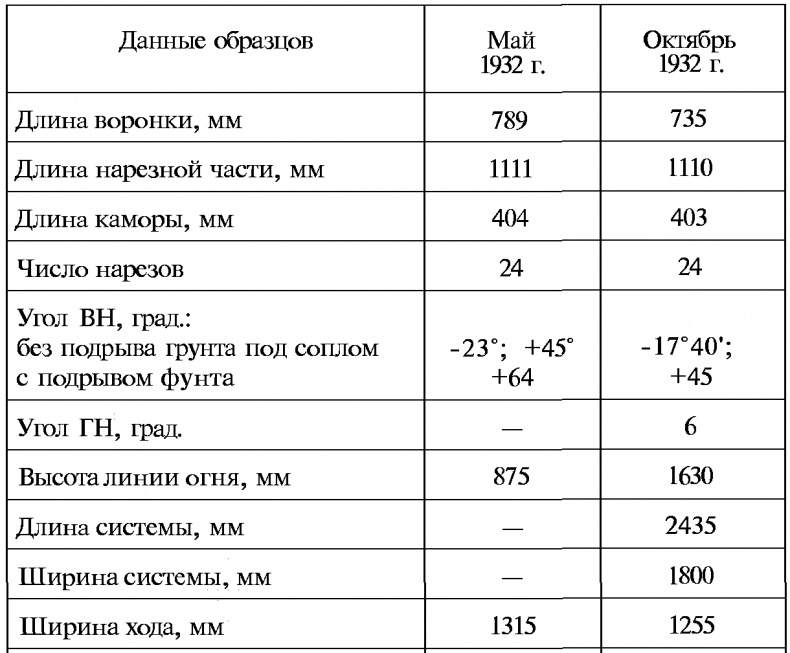

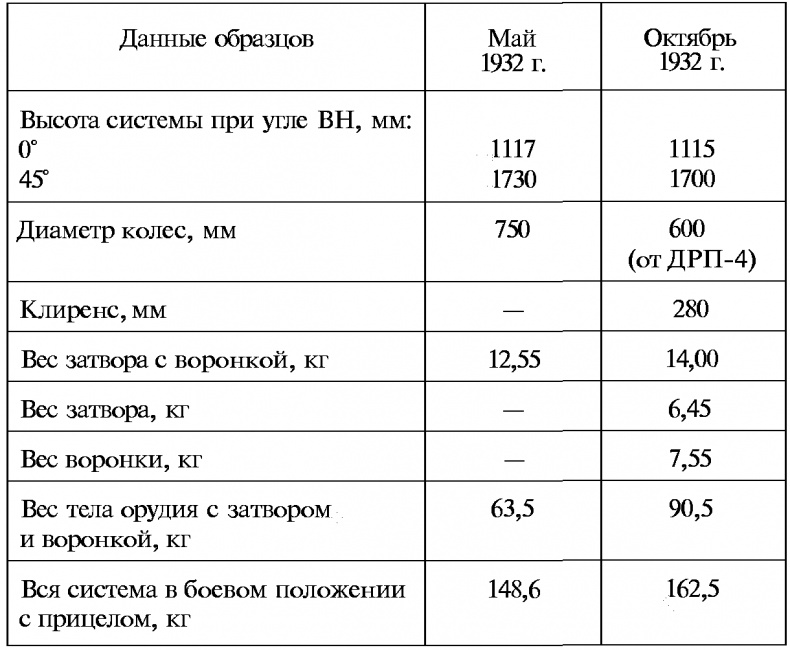

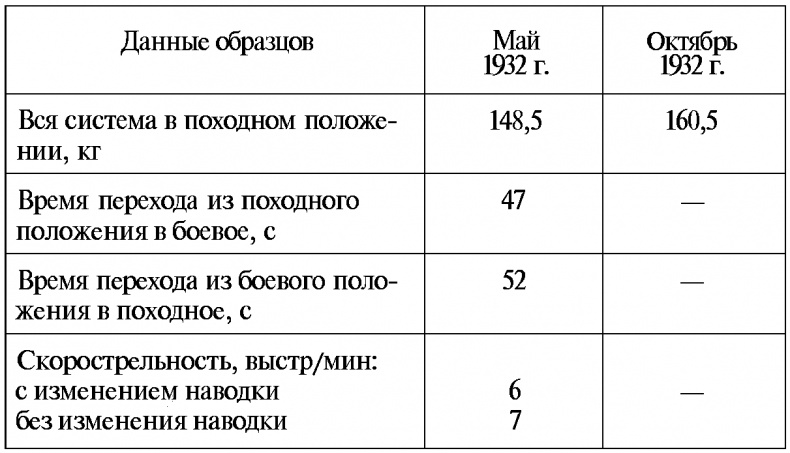

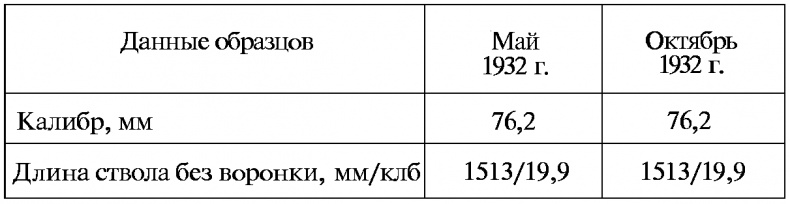

Таблица 25. Данные образцов БПК, испытанных на НИАПе

В боекомплект БПК входили:

• Старая русская граната весом 6,5 кг, длиной 4,04 калибра. Вес взрывчатого вещества в гранате 0,86 кг. Взрыватель ЗГТ.

• Осколочно-фугасная граната эталон 124 весом 6,23 кг, длиной 4,7 калибра. Вес взрывчатого вещества 0,73 кг. Взрыватель КТ-1.

• Осколочно-фугасный снаряд чертежа 3421 весом 4,715 кг, длиной 3,95 калибра. Вес взрывчатого вещества в снаряде 0,702 кг. Взрыватель КТ-1.

На момент испытаний БПК снаряды еще не имели индексов. Граната эталон 124 — новый снаряд «дальнобойной формы» для дивизионных пушек, позже его назовут ОФ-350.

Осколочно-фугасный снаряд чертежа 3421 — легкий снаряд, специально созданный для БПК. Его модификация весом 4,75 кг, длиной 3,9 калибра, содержавший 0,69 кг тротила, с взрывателем КТМ-1 или КТ-1, будет запущен в массовое производство. Позже он получит индекс ОФ-343. После снятия с вооружения БПК снарядом ОФ-343 будут комплектоваться выстрелы для 76-мм полковых пушек обр. 1927 г. и танковых пушек обр. 1927/1932 гг.

Попытка использовать в БПК железные гильзы не удалась, поэтому патроны к БПК были в латунных гильзах. Гильзы имели отверстия в дне и сбоку. Отверстия в гильзе закрывали деревянными (березовыми) или картонными донышками. Толщина картона в боковом отверстии 6 мм, а на дне — 4 мм. Кроме того, использовались и гагатовые донышки, но они давали крупные осколки.

В январе 1933 г. были проведены стрельбы из БПК 76-мм оперенными минами. Для превращения БПК в миномет требовалось:

1. Вырыть яму под колесами такой глубины, чтобы ось и станины (рама) плотно прилегали к грунту.

2. Отвинтить сопло и вставить специальное приспособление для превращения БПК в миномет типа «Стокс». Приспособление удерживалось затвором (стрельба велась при закрытом затворе).

3. Освободить подъемный механизм системы, перевернуть ствол в сторону стрельбы и, придав угол возвышения 45°, закрепить подъемный механизм в этом положении. Казенная часть пушки будет в центре рамы.

Таким образом, БПК становилась минометом, стрелявшим под фиксированным углом 45°.

По проекту вес мины 3,3 кг, а стреляли минами весом 3,6 кг. Заряд состоял из готового хвостового патрона 12 калибра, содержавшего 8 г черного пороха, и четырех мешочков по 10 г пороха «Волк» (5-й вариант, остальные варианты имели приблизительно такие же компоненты).

В ходе стрельб получена максимальная дальность — 1145 м. Часть мин разрывалась в полете, у некоторых мин при стрельбе отлетали стабилизаторы.

Испытания были признаны неудачными, и больше из БПК минами не стреляли.

Войсковые испытания 76-мм БПК проводились в июле 1932 г. в Пролетарской московской стрелковой дивизии и в 4-й кавалерийской дивизии. В результате 76-мм батальонная пушка Курчевского была принята на вооружение постановлением Реввоенсовета от 16 августа 1932 г.

БПК серийно производили на трех заводах.

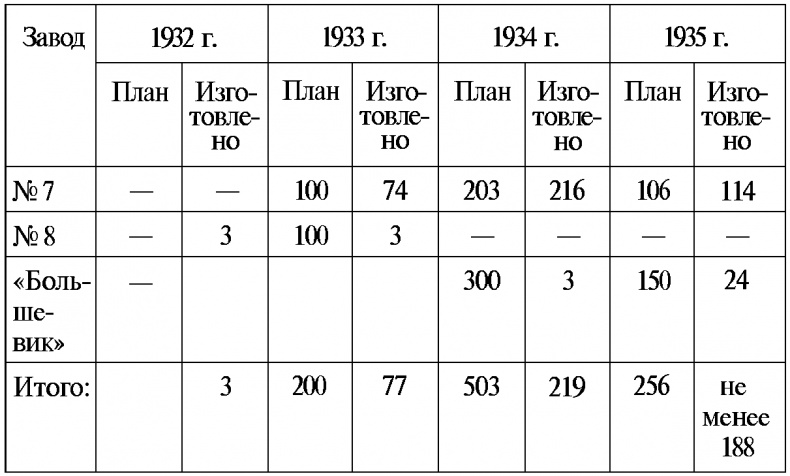

Таблица 26. Производство БПК

Стоимость одной БПК составляла 10 тыс. рублей.

БПК была, видимо, лучшей системой Курчевского. Но, увы, наряду с конструктивными недостатками пушек Курчевского она имела неудачный лафет. Лафет был легок, но непрочен. Он не разбирался и не был пригоден для перевозки в тачанке, как ДРП-4.

С декабря 1933 г. началось изготовление упроченных лафетов, в которых трубчатые станины были заменены станинами «углового профиля». Но, увы, и «упроченные» лафеты разваливались при буксировке БПК со скоростью 5–10 км/час по булыжной мостовой.

Возка БПК осуществлялась одной лошадью. Орудие привязывалось к оси двуколки. Скорость возки обычная: 5–7 км/час. При таком лафете не могло и речи идти о механической тяге.

Конечно, можно было спроектировать и подрессоренный лафет. Но при этом возрос бы и вес системы, и ее стоимость. Ведь и так стоимость БПК равнялась стоимости дивизионной пушки обр. 1902 г.

К 1 ноября 1936 г. в РККА состояло БПК: годных — 398, требовавших ремонта — 7, учебных — 2. В конце 1930-х годов БПК с вооружения были сняты.

76-мм горная пушка Курчевского (ГПК) была спроектирована Курчевским в конце 1933 г. — начале 1934 г. 26 февраля 1934 г. принято решение заказать три опытных образца заводу № 38.

Первый образец 76-мм горной пушки Курчевского прибыл на НИАП 16 июня 1934 г. После испытаний, выявивших слабость лафета, систему отправили на завод. Второй образец ГПК прибыл на НИАП 9 июля 1935 г.

Ствол ГПК конструктивно был близок к стволу БПК, обладал такими же баллистическими данными и отличался от БПК только стреляющим приспособлением и соплом (воронкой), откидывающимся в верхнее походное положение.

Ствол своими цапфами укладывался в цапфенные гнезда, прикрепленные к щиту, и мог находиться в верхнем или нижнем положении (к щиту приклепано две пары цапфенных гнезд).

Лафет первого образца ГПК имел трубчатые станины, а второго — из стали Г-образного сечения («угловой профиль»).

У обоих образцов станины и шворневая лапа располагались перед щитом (с дульной стороны). Колеса деревянные.

Подрессоривания не было. Система разбиралась на три вьюка, не считая патронных.

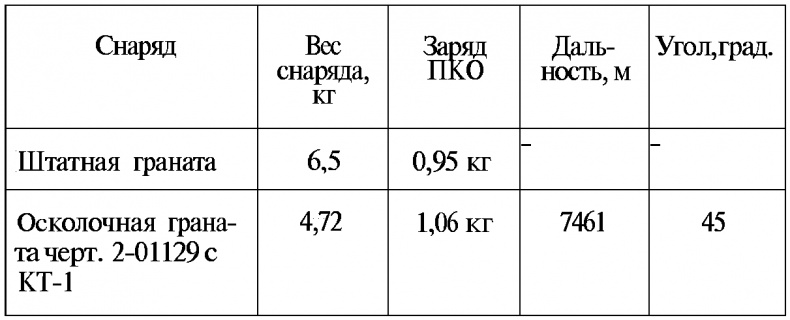

Таблица 27. Результаты испытаний ГПК

Заключение комиссии:

1. На основании проведенных стрельб можно считать, что меткость системы в обоих положениях одинакова и что меткость ГПК значительно лучше табличной меткости БПК и близка к табличной меткости 76-мм полковой пушки обр. 1927 г.
