ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 77, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); три поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,2; высота стенки, м – 0,6; глубина брода, м – 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

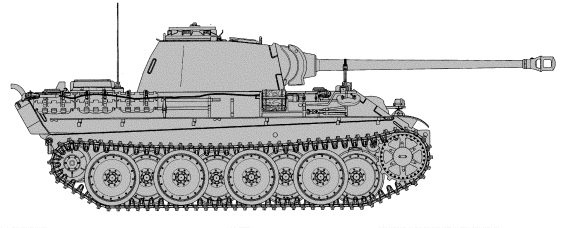

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. VG Panther

БОЕВАЯ МАССА, т: 44,8.

ЭКИПАЖ, чел, 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 8660, ширина – 3270, высота – 2995, клиренс – 560.

ВООРУЖЕНИЕ: 1 пушка KwK 42 калибра 75 мм; два пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 82 артвыстрела, 4200 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: монокулярный телескопический прицел TZF 12а.

БРОНИРОВАНИЕ, мм: лоб корпуса – 85, борт – 50, корма – 40; крыша, днище – 17; башня – 17–110.

ДВИГАТЕЛЬ: Maybach HL 230 P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л. с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, семискоростная коробка передач АК 7-200(7 вперед, 1 назад), планетарный механизм поворота, бортовые передачи и дисковые тормоза.

ХОДОВАЯ ЧАСТЬ: 16 обрезиненных опорных катков в два ряда на борт, один поддерживающий каток, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска – индивидуальная, торсионная; в каждой гусенице 86 траков шириной 660 мм, шаг трака 153 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 55.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,45; высота стенки, м – 0,9; глубина брода, м – 1,9.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. VIE Tiger

БОЕВАЯ МАССА, т: 56,9.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 8450, ширина – 3705, высота – 3000, клиренс – 470.

ВООРУЖЕНИЕ: 1 пушка KwK 36 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 92 артвыстрела, 5100 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF 9а.

БРОНИРОВАНИЕ, мм: лоб – 100; борт, корма – 82; крыша, днище – 28; башня – 28–100.

ДВИГАТЕЛЬ: Maybach HL 230P45, 12-цилиндровый, карбюраторный, V– образный, жидкостного охлаждения, мощность 700 л. с. (515 кВт) при 3000 об/мин., рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8 вперед, 4 назад) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 24 опорных катка в четыре ряда на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска – индивидуальная торсионная; в каждой гусенице 96 траков шириной 725 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35; ширина рва, м – 2,3; высота стенки, м – 0,79; глубина брода, м – 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

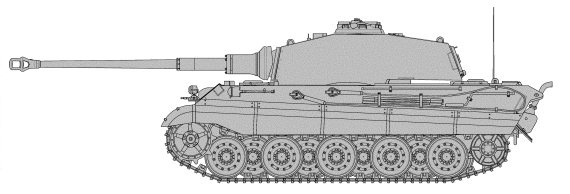

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. VIB «Tiger II»

БОЕВАЯ МАССА, т: 69,8.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 10286, ширина – 3755, высота – 3090, клиренс – 495.

ВООРУЖЕНИЕ: 1 пушка KwK 43 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 9d.

БРОНИРОВАНИЕ, мм: лоб – 150; борт, корма – 80; крыша – 40, днище – 4025; башня – 50–180.

ДВИГАТЕЛЬ: Maybach HL 230P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л. с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8+4) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 9 сдвоенных опорных катков с внутренней амортизацией на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска – индивидуальная торсионная; в каждой гусенице 96 траков шириной 818 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35; ширина рва, м – 2,5; высота стенки, м – 0,85; глубина брода, м – 1,6.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
