ХОДОВАЯ ЧАСТЬ: восемь опорных катков на борт, сблокированных в две тележки, подвешенных на листовых рессорах, три поддерживающих катка, упорный каток, ведущее колесо заднего расположения; в каждой гусенице 111 траков шириной 320 мм, шаг трака 95 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 34.

ЗАПАС ХОДА, км: 160.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 41; ширина рва, м – 2; высота стенки, м – 0,8; глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

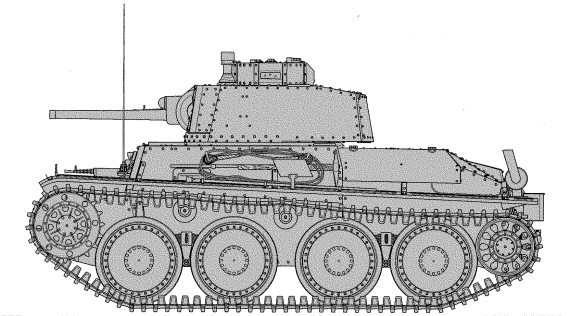

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. 38(t) AusF. G.

БОЕВАЯ МАССА, т: 9,7.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4610, ширина – 2135, высота – 2252, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка KwK A7 L/42 калибра 37 мм, 2 пулемета MG 37(t) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 72 артвыстрела, 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 50; борт – 30; корма – 12; крыша – 10; днище – 8; башня – 15–50.

ДВИГАТЕЛЬ: Praga EPA, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 125 л. с. (92 кВт) при 2000 об/мин., рабочий объем 7754 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, планетарная коробка передач (5+1), дифференциал, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, подвешенных попарно на листовых рессорах, два поддерживающих катка, ведущее колесо переднего расположения; в каждой гусенице 93 трака шириной 293 мм, шаг трака 104 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 230.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 28,7; ширина рва, м – 2,1; высота стенки, м – 0,8; глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

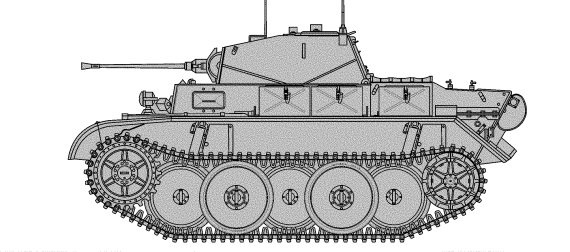

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIL

БОЕВАЯ МАССА, т: 11,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4630, ширина – 2480, высота – 2210, клиренс – 400.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 38 калибра 20 мм, 1 пулемет MG 34 (MG 42) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 330 выстрелов и 2250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF 6/38.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30; борт и корма – 20; днище и крыша – 10; башня – 20–30.

ДВИГАТЕЛЬ: Maybach HL 66p, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 180 л. с. (132 кВт) при 3200 об/мин., рабочий объем 6754 см3.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная синхронизированная коробка передач (6+1) ZF Aphon SSG48, одноступенчатые планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска индивидуальная торсионная; гусеница – мелкозвенчатая, двухгребневая, шириной 360 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: по шоссе – 60, по местности – 30.

ЗАПАС ХОДА, км: по шоссе – 290, по местности – 175.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,6; высота стенки, м – 0,7; глубина брода, м – 0,92.

СРЕДСТВА СВЯЗИ: радиостанции Fu 12 и FSpr «f».

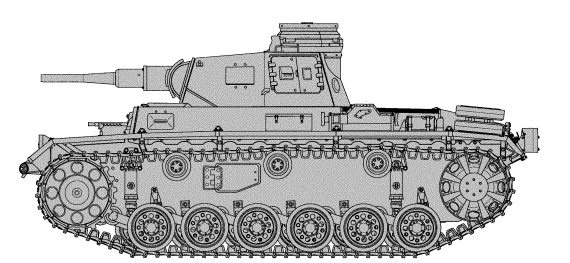

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IIIЕ

БОЕВАЯ МАССА, т: 19,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина 5380, ширина – 2910, высота – 2440, клиренс – 385.

ВООРУЖЕНИЕ: 1 пушка KwK L/45 калибра 37 мм и 3 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 131 артвыстрел и 4425 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: монокулярный телескопический прицел TZF 5а.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30; борт – 30; корма – 21; днище – 16; крыша – 17; башня – 30.

ДВИГАТЕЛЬ: Maybach HL 120TR, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 300 л. с. (221 кВт) при 3000 об/мин., рабочий объем 11 867 см3.

ТРАНСМИССИЯ: многодисковый главный фрикцион, десятискоростная безвальная механическая коробка передач с предварительным выбором и пневматическим переключением (10 вперед, 4 назад), планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть опорных сдвоенных обрезиненных катков на борт, три обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами, зацепление цевочное; подвеска – индивидуальная, торсионная; в каждой гусенице 94 трака шириной 360 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 165.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,0; высота стенки, м – 0,6; глубина брода, м – 0,8.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

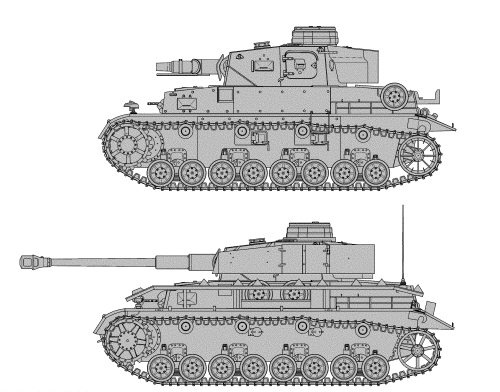

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz. IVJ

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7015, ширина – 2880, высота – 2680, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка KwK 40 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80–87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5/1.

БРОНИРОВАНИЕ, мм: лоб – 80; борт – 30; корма – 20; крыша – 16; днище – 10; башня – 30–80.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см3; мощность 300 л. с. (221 кВт) при 3000 об/мин.
