ШКАЛА МАСШТАБА располагается всегда на полях карты. Их используют для того, чтобы перевести расстояние, отмеренное по карте, в реальное расстояние. На картах может быть несколько шкал масштаба для различных систем измерения (метрической, имперской и т. п.).

ШКАЛА ВЫСОТ И ГЛУБИН также располагается на полях карты. Она задает интервал высот между зонами, закрашенными в разные цвета.

ЧЕРНЫЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают на карте различные объекты искусственного (рукотворного) происхождения. К ним относятся дороги, строения, трубопроводы и т. п. Черным цветом обозначаются также отдельно стоящие скалы и утесы.

СИНИЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают различного рода водоемы — реки, озера, моря, океаны, каналы, водохранилища, озера, болота и т. п.

ЗЕЛЕНЫЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают характер растительности — леса, лесополосы, сады, виноградники и т. п.

КОРИЧНЕВЫЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ характеризуют рельеф местности. К ним относятся, например, линии равных высот.

КРАСНЫЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают основные пути наземного сообщения.

ТЕМНО-СИНИЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают шоссейные дороги (как правило, на картах западного происхождения).

ЖЕЛТЫЕ ТОПОГРАФИЧЕСКИЕ СИМВОЛЫ обозначают второстепенные пути наземного сообщения (например, проселочные дороги).

Направление на север, обозначенное на карте меридианальными линиями, может отличаться от того, которым вы пользуетесь при ориентировании на местности.

ИСТИННОЕ НАПРАВЛЕНИЕ НА СЕВЕР — направление, вычисленное по точным замерам движения небесных светил и Солнца.

МЕРИДИАНАЛЬНОЕ НАПРАВЛЕНИЕ НА СЕВЕР — направление, в котором ориентированы меридианальные линии вашей карты. От меридианов на карте берутся все азимуты на карте.

МАГНИТНЫЙ СЕВЕР — направление, в котором указывает стрелка магнитного компаса и от которого отсчитываются все азимуты на местности.

Для снятия правильных навигационных замеров вы должны помнить об этих трех направлениях на север. В случае если ваш компас снабжен регулятором подстройки и вам известна поправка девиации магнитного компаса и истинного севера для данной местности, вы можете просто внести эту поправку и снимать с помощью магнитного компаса истинные азимуты. Можно также определить направление на истинный север путем наблюдений Полярной звезды, Южного Креста, а также используя метод с использованием наручных часов (см. ниже).

Лучше всего запастись картами военного образца. Они имеют различные масштабы, например 1:50000 или 1:25000. Помните, что вам необходима карта в том масштабе, который наилучшим образом подходит для ваших целей. Наиболее сложным процессом при пользовании картой является сопоставление линий и обозначений карты и реального рельефа местности.

КООРДИНАТНАЯ СЕТКА на карте в форме квадратов очень помогает при определении расстояний (рис. 57). Точку на карте очень просто отыскать по ее координатам. Координаты могут задаваться шестизначным числом — первые три цифры обозначают координату по оси абсцисс (верхнему или нижнему обрезу карты), а вторые три — по оси ординат (правому или левому обрезу карты), это правило обозначения координат еще именуется «вдоль по коридору, вверх по лестнице». Стороны каждого квадрата в координатной сетке необходимо для точного определения координат мысленно разбить на десятые и сотые части. На рис. 57 координаты точки выражаются числом 205556.

СИМВОЛИКА КАРТЫ. Знание символики, примененной при составлении карты, в сочетании с координатной сеткой, масштабом и линейкой для определения расстояний дадут вам достаточно информации для того, чтобы определить координаты точек вашего местоположения и назначения и вычислить, какое время вам понадобится для того, чтобы попасть из одной точки в другую.

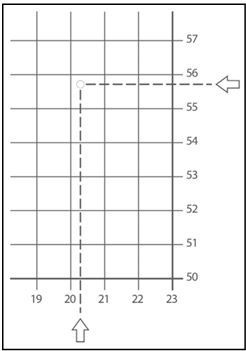

Рис. 57. Координатная сетка карты

ЛИНИИ РАВНЫХ ВЫСОТ. Рельеф местности на карте представлен линиями, окаймляющими воображаемые горизонтальные срезы участков местности, произведенными через равные интервалы по высоте. Точкой отсчета является в ряде случаев уровень моря. Научившись читать линии равных высот, вы получите достаточно полное представление об изгибах, складках и впадинах местности, в которой вам предстоит двигаться.

Линии равных высот проводятся с равным интервалом выше (и ниже) плоскости отсчета, например, уровня моря, каждая из линий отмечает пересечение воображаемой плоскости, расположенной на определенной высоте, и рельефа местности. Интервал между воображаемыми плоскостями указан на полях карты.

Линии равных высот имеют, как правило, коричневый цвет, каждая пятая линия делается утолщенной. Эти линии равных высот называются опорными. Они имеют разрывы, в которых помещается цифра, отмечающая высоту данной линии над уровнем моря. Линии равных высот, находящиеся между опорными, называются промежуточными.

Используя линии равных высот, вы можете определить высоту любой точки на карте над уровнем моря следующими способами:

• Используя цвет, в который закрашен данный интервал высот (на физической карте в большом масштабе) и определив, какая высота над уровнем моря ему соответствует.

• Найдя ближайшую к интересующей вас точке на карте опорную линию равных высот, на которой обозначена ее высота над уровнем моря, отсчитайте число промежуточных линий равных высот, лежащих между опорной линией и интересующей вас точкой, определите, повышается или понижается рельеф местности от линии к линии и, используя значение интервала между линиями равных высот, приведенное в легенде или на полях карты, вычислите высоту интересующей вас точки над уровнем моря.

Научитесь распознавать на карте следующие детали рельефа местности с использованием линий равных высот:

ХОЛМ — относительно небольшое по площади локальное повышение рельефа. Обычно холмы имеют покатые склоны со всех сторон, а на карте обозначаются линиями равных высот, расположенными подобно волнам от камешка на поверхности воды.

ДОЛИНА — русло реки с участком ровной земли значительной площади посередине, а по бокам ограниченное повышениями рельефа. Линии равных высот, обозначающие долину, могут иметь форму подковы, причем боковые линии, образующие ее, могут идти параллельно друг другу (и реке, протекающей в долине) на весьма протяженных участках.

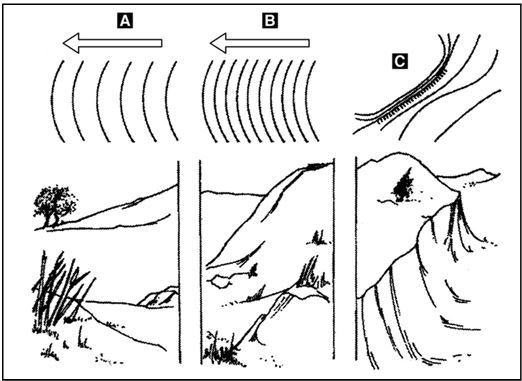

Рис. 58. Линии равных высот

ОВРАГ — менее развитое русло ручья или потока талой или дождевой воды, не имеющее посередине ровного участка местности. Продвижение через овраг сопряжено с определенными трудностями, так как склоны его, как правило, достаточно круты. Линии равных высот, обозначающие овраги, имеют форму буквы V с острием, направленным в начало оврага.
