Если работать с достаточно мощными лампочками и батарейками, между вашим домом и домом вашего друга потребуется протянуть всего один провод, ведь в качестве второго проводника будет использоваться Земля.

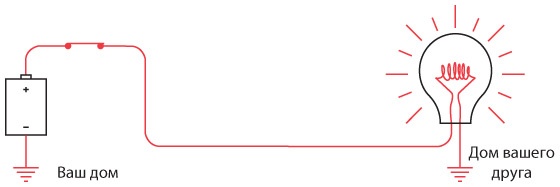

Когда вы включите систему, электричество потечет так.

Электроны попадают в дом вашего друга прямо из земли, проходят через лампочку и провод, через выключатель у вас дома, а затем отправляются на положительную клемму батарейки. Электроны с отрицательной клеммы батарейки идут в землю.

Возможно, вы также пожелаете изобразить электроны, вылетающие из саженного медного прута, закопанного на заднем дворе вашего друга.

Если учесть, что Земля в данном случае выполняет точно такую же функцию для тысяч электрических цепей по всему миру, возможен вопрос: откуда электроны знают, куда именно лететь? Разумеется, не знают. В данном случае удобнее описать Землю при помощи другой метафоры.

Да, Земля – огромный проводник, но ее можно рассматривать и как хранилище, и как источник электронов. Земля полна электронами, как океан – каплями воды. Земля – не только неисчерпаемый источник электронов, но и огромный «сток» для этих частиц.

Однако Земля обладает некоторым сопротивлением. Вот почему не применяется заземление, когда требуется укоротить провода при опытах с батареями и сигнальными лампочками. Сопротивление Земли просто слишком велико, если речь идет о работе с низковольтными батарейками.

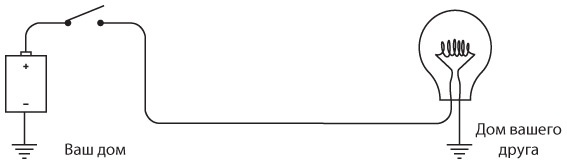

Обратите внимание: на двух предыдущих схемах батарейка заземлена через отрицательную клемму.

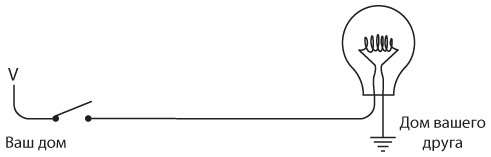

Я больше не буду рисовать заземленную батарейку. Вместо этого стану писать заглавную букву V, которая означает напряжение. Теперь однонаправленный телеграф с лампочкой выглядит так.

V означает «напряжение» и «вакуум». Считайте, что V – это электронный вакуум, а Земля – океан электронов. Электронный вакуум тянет электроны из Земли через электрическую цепь, тем временем совершая работу (например, зажигая лампочку).

Точка заземления иногда именуется точкой с нулевым потенциалом. Это значит, что в ней отсутствует напряжение. Как я уже рассказывал, напряжение – это потенциал для выполнения работы, и приводил пример с кирпичом, поднятым в воздух и обладающим потенциальной энергией. Нулевой потенциал будет у кирпича, лежащего на земле: оттуда некуда падать.

В главе 4 мы отметили, что электрические цепи закольцованы. Наша новая цепь совершенно не похожа на кольцо. Однако она все равно закольцована. Можно заменить V на батарейку, заземленную через отрицательную клемму, а затем нарисовать провод между всеми точками, где стоит символ заземления. Получится такая же схема, как и приведенная в начале этой главы.

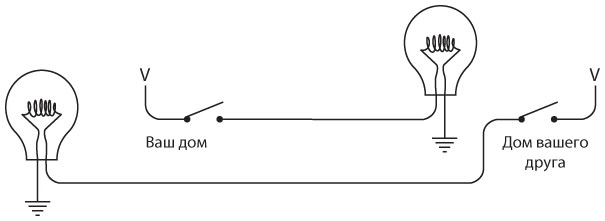

Итак, вооружившись парой медных штырей (или водопроводных труб), можно сконструировать двунаправленную систему для обмена кодом Морзе и при этом обойтись всего двумя проводами, которые будут протянуты через изгороди между вашим домом и домом вашего друга.

Функционально эта цепь не отличается от конфигурации, показанной выше, где через забор между двумя домами протянуты три провода.

Итак, мы рассмотрели важный этап в развитии телекоммуникаций. Ранее мы могли общаться при помощи азбуки Морзе, но только по прямой, в пределах видимости, и только на таком расстоянии, на какое добивает луч фонарика.

При помощи проводов мы изготовили систему, которая позволяет не только общаться с другом «по кривой» (вне зоны прямой видимости), но и избавиться от ограничений, связанных с расстоянием между нами. Можно общаться с кем-то, до кого сотни и тысячи километров, – нужно лишь протянуть достаточно длинные провода.

Нет, в принципе, не совсем так. Пусть медь и очень хороший проводник, она неидеальна. Чем длиннее провода, тем выше их сопротивление. Чем выше сопротивление, тем слабее проходящий по ним ток, чем слабее ток – тем тусклее светит лампочка.

Итак, насколько длинные провода мы можем протянуть? Зависит от ситуации. Допустим, мы работаем с исходной двунаправленной конструкцией на четыре провода, без заземления и общего провода, используем батарейки от фонарика, а также лампочки. Можно для начала приобрести акустический кабель 20-го калибра. Такой кабель обычно применяется для подключения микрофона к стереосистеме. В нем два провода, так что он хорошо подойдет и для двунаправленного телеграфа. Если между вашей комнатой и комнатой друга меньше 15 метров, потребуется всего одна катушка провода.

Толщина провода измеряется по системе AWG (American Wire Gauge, американский калибр проводов) ^[10]. Чем меньше калибр, тем толще провод, соответственно тем ниже его сопротивление. Диаметр провода 20-го калибра – около 0,8 миллиметра, а сопротивление – 10 омов на 300 метров либо один ом на удвоенное расстояние между комнатами.

Неплохо, но что делать, если бы мы протянули провод на полтора километра? Общее сопротивление такого провода составило бы более 100 омов. Как вы помните, сопротивление нашей лампочки составляло всего четыре ома. По закону Ома можно рассчитать, что сила тока, который потечет по такой цепи, составит уже не 0,75 ампера (три вольта, деленные на четыре ома), а менее 0,03 ампера (три вольта, деленные более чем на 100 омов). Наверняка лампочка от такого низкого тока не загорится. Хороший выход – взять провод потолще. Но это может выйти дороже. Провода 10-го калибра потребуется вдвое больше, поскольку он одножильный, толщина его составляет около 2,54 миллиметра, но сопротивление – всего около пяти омов на 1,6 километра. Другое решение – увеличить напряжение и взять лампочки с гораздо более высоким сопротивлением. Например, стоваттная лампочка, освещающая вашу комнату, рассчитана на работу в сети напряжением 120 вольт и имеет сопротивление около 144 омов. В таком случае сопротивление проводов в меньшей степени отразится на всей нашей схеме.

Именно с такими проблемами столкнулись инженеры, которые 150 лет назад прокладывали первые телеграфные системы между Америкой и Европой. Независимо от толщины проводов и уровня напряжения, телеграфный провод просто невозможно протянуть на неограниченное расстояние. Согласно имевшейся схеме, работоспособная система могла охватить максимум несколько сотен километров, что несравнимо меньше тех тысяч километров, которые пролегают между Нью-Йорком и Калифорнией.
