В условиях домашнего хозяйства достаточно рычажных ключей № 1 и № 2.

Чтобы при отвинчивании трубным ключом на деталях с декоративным покрытием не оставалось следов от зубцов губок, под последние подкладывают картонные полоски или хотя бы тряпку. Удобнее для этого из отходов листовой меди, латуни или алюминия вырезать своеобразные нагубники.


Отопление и водоснабжение вашего дома

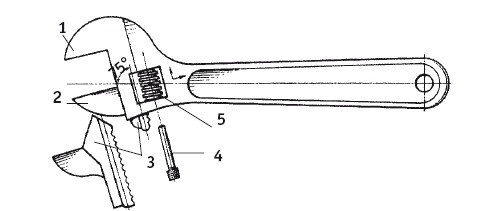

1 — неподвижная губка; 2— подвижная губка; 3— рейка, 4— ось разборного ключа; 5— червяк.


Ключ гаечный разводной. Для вращения деталей с гранями применяются разводные гаечные ключи, т. е. ключи с изменяющимся расстоянием между губками. Действовать такими ключами следует по определенным правилам, чтобы обеспечить их долговечность. Предположим, нужно открутить гайку. Подведите к ней губки ключа и вращением червяка добивайтесь плотного соприкосновения губок и граней гайки. Нажимайте на рукоятку ключа только ладонью, и то не изо всех сил. Учтите, что разводной ключ выдерживает гораздо меньшие нагрузки, чем трубный или обычный гаечный. В трубном ключе усилие передается на специально для этого предназначенную трапецеидальную резьбу и гайку, которая захватывает несколько ее витков. А в разводном ключе вся нагрузка падает на 1–5 зубцов рейки и на соответствующие контактирующие места червяка.

Достаточно «от души» надавить на ключ, и ломаются части спирали червяка (особенно заходные), деформируется его ось. Червяк начинает вихлять, подвижная губка болтаться. Теперь приступайте к ремонту самого ключа! Погнутую ось, чтобы не повредить резьбы, правьте на доске. С выломанными местами червяка ничего не сделаете. Для уменьшения качки подвижной губки можно немного приблизить стороны направляющего желоба. Для этого неподвижную губку вложите в тиски и попробуйте сдавить стенки желоба. Можно это сделать и молотком, расположив желоб между двумя металлическими пластинами для равномерного распределения ударного усилия.

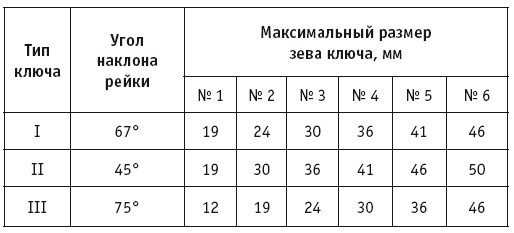

Таблица 2. Разводные ключи

Отопление и водоснабжение вашего дома

Сейчас в обиходе применяют несколько видов разводных ключей, которые подразделяют по углу наклона оси червяка (или рейки) к продольной оси рукоятки (табл. 2). Ключи типа I и II окрашиваются черным лаком, ключи типа III — оцинковываются. Наиболее применимые для сантехнических работ разводные ключи с максимальными размерами зева 30 мм. Они нужны для арматуры с декоративным покрытием, при установке корпуса пластмассового горизонтального поплавкового клапана и т. п. Хорошо бы еще иметь ключ № 6, используемый для ремонта смесителя с цельнолитым корпусом.

Гаечные двусторонние ключи с открытыми зевами. Из таких ключей сантехнику нужно иметь ключи 14x17, 17x19, 19x22, 24x27, 32x36. Последний ключ ценен при сборке и разборке фасонных частей для труб с наружным диаметром 21,3 мм под резьбу 1/2" и 26,8 мм под резьбу 3/4". Таким ключом гораздо быстрее действовать, чем трубным. Правда, двусторонним ключом можно заворачивать лишь литые чугунные муфты с выступами, при стальных муфтах придется применить трубные ключи.

Двусторонними ключами также заворачивают и отворачивают угольники, тройники, контргайки и т. п.

Просечки. Приспособления для изготовления прокладок называют просечками. Просечки для получения круглых прокладок выполняют из стальных трубок с подходящим внутренним диаметром (длина трубки не менее 60 мм). Одну из сторон трубки заостряют по наружной поверхности напильником или на точиле. Можно закалить эту сторону. Тогда заточку делают после закалки.

Более качественные просечки вытачиваются на токарном станке. При этом одна из сторон, по которой ударяют молотком, делается глухой, что обеспечивает меньшее расплющивание торца. После токарной обработки на боковой стороне насечки прорезается выемка глубиной не менее половины диаметра трубки. Благодаря этому вырубленные прокладки несложно достать из просечки. Если боковое отверстие не делать, у просечки необходимо предусмотреть сквозное осевое отверстие, через которое стержнем выталкивают прокладки. Не накапливайте их в просечке более 2–3. Большее число прокладок слишком трудно вынимать. Прокладку (пробку) для штока поплавкового клапана сразу отделяйте от просечки, учитывая ее толщину.

Рубить прокладки можно на деревянной доске. Но дерево пружинит и тупит просечку. Лучше в качестве наковальни применить сбитую из кусочков оболочки кабеля свинцовую шайбу, по форме и размеру подобную хоккейной. Многочисленные вмятины на шайбе, оставленные просечкой, легко выравниваются молотком.

Трос. В хозяйственных магазинах продается трос с пластмассовой рукояткой, который используют для прочистки унитазов и канализационных труб между ванной и туалетом. При его отсутствии приспособьте для прочистки негодный тросик-привод от автоспидометра. Из стального канатика диаметром 4—б мм можно тоже сконструировать трос для засоров. На наждаке отрежьте кусок канатика длиной 2–3 м, отожмите концы каната и свейте их (или наложите перевязку). Рукоятку сделайте из латунной или стальной трубки, изогнув ее наподобие заводной ручки для автомашины. В месте стыка со стальным канатом трубку расклепайте или приварите. Трос длиной около 2 м можно изготовить и самому из стальной проволоки диаметром, скажем, в 2 мм. Проволоку навивают плотно виток к витку на выпрямленный кусок проволоки диаметром 3–4 мм.


Отопление и водоснабжение вашего дома

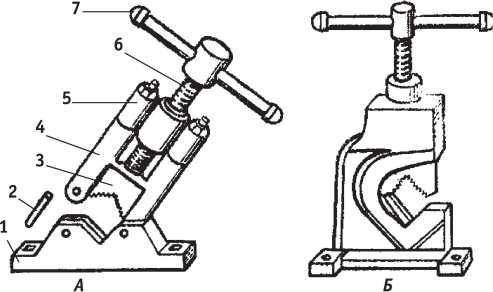

Прижим трубный:

А — двухколонный; Б— одноколонный;

1 — основание; 2— чека; 3 — зажимная призма; 4— колонна; 5— корпус; б— винт; 7— рычаг.


Один конец спирали троса можно заклинить колпачком, на другой лучше установить рукоятку сапного типа.

Прижим трубный. Это приспособление применяют для закрепления трубы при перерезании ее ножовкой, труборезом, для нарезания резьбы и т. п. С помощью прижима трубе обеспечивается стационарное положение. Она не будет кататься по верстаку, падать с него. Прижим, как и остальной инструмент, не терпит насилия. Не надевайте обрезок трубы на рукоятку, не растягивайте резьбу прижима.

Бывают одно- и двухколонные прижимы. Последние удобнее. Они позволяют, немного отвернув прижимной винт и вынув чеку, отвести трубу в сторону, а не полностью ее вытягивать из приспособления. Прижимы позволяют зажимать трубы диаметром до 60 мм. Сам прижим требует неподвижного закрепления. Чаще всего его устанавливают на металлическом верстаке, можно и на деревянной колоде. Труба в прижиме не будет «ездить», если зажимаемую окружность хорошо протереть. Уступы или шлицы прижимов подправляйте напильником по мере сминания.

Труборез. Наравне с ножовкой труборез позволяет перерезать трубы диаметром до 100 мм. Имеется множество видов труборезов, принципиально не отличающихся друг от друга по конструкции.
