Для монтажа пластикового водопровода из полипропилена и поливинилхлорида (ПВХ) необходимы трубы, инструменты и фитинги.

Фитинги (от англ, «прилаживать», «монтировать», «собирать») — это конструктивные элементы трубопровода, предназначенные для соединения труб между собой, в том числе и труб разного диаметра, для создания разветвлений, поворотов трубопровода, для подсоединения к сантехническому оборудованию, крепления и т. д. Классификации фитингов достаточно условны, однако позволяют без особого труда определить область их применения.

По материалам, из которых они выполнены, различают:

— монополимерные фитинги, целиком состоящие из полимера;

— комбинированные — часть конструкции выполнена из полимера, часть из металла (как правило, это резьбовые элементы).


Отопление и водоснабжение вашего дома
Отопление и водоснабжение вашего дома

Подготовка к работе сварочного аппарата.

Вручную навинтить и затянуть сварочные инструменты в холодном состоянии.

Перед сваркой распределительных блоков, когда одновременно свариваются два соединения, сварочные насадки необходимо поместить в соответствующие отверстия наконечника сварочного аппарата. Сварочные инструменты должны быть чистыми, перед установкой следует проверить их чистоту. В случае необходимости нагревательную гильзу и нагревательный дорн надо очистить неволокнистой грубой бумажной салфеткой, смоченной в спирте.

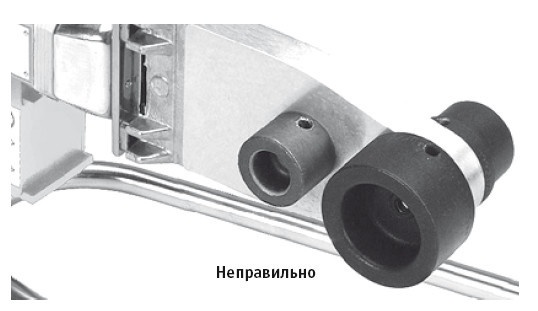

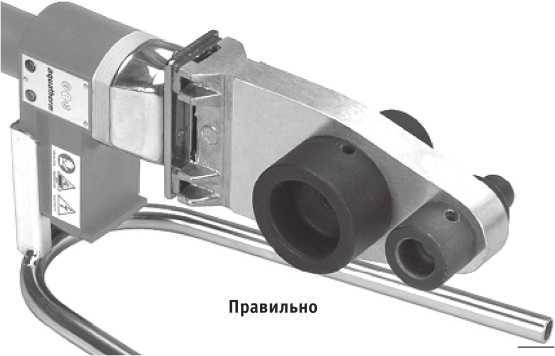

Сварочные инструменты всегда необходимо устанавливать такг чтобы их поверхность не выходила за край наконечника сварочного аппарата. Сварочные инструменты, начиная с диаметра 40 мм, всегда следует устанавливать на задних отверстиях наконечника сварочного аппарата.

Включить сварочный прибор и проконтролировать, горит ли индикатор на кнопке включения. В зависимости от температуры окружающей среды нагрев наконечника сварочного аппарата длится 10–30 мин. Во время фазы нагревания винт сварочных инструментов нужно затянуть. При этом следует обратить внимание на то, чтобы насадки всей своей поверхностью прилегали к наконечнику сварочного аппарата. Не разрешается применять клещи или другие неприспособленные инструменты, чтобы не повредить покрытие сварочных инструментов.


Отопление и водоснабжение вашего дома

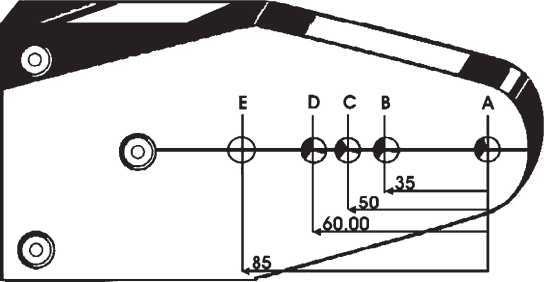

Наконечник сварочного аппарата.


Рабочая температура при сварке полипропилена — 260 °C при сварке полиэтилена — 220 °C.

Перед включением аппарата в электрическую сеть проверьте соответствие в сети тому, что указано на маркировке электрического сварочного аппарата. Перед началом сварки необходимо проверить температуру сварочного инструмента. Контроль производится с помощью прибора быстрого измерения температуры поверхности или специального индикатора температуры изменяющего окраску. Для первичного нагрева [или для постоянной работы] необходимо установить аппарат в соответствии с инструкцией, закрепить шестигранными ключами необходимые нагревательные насадки на нагревательной пластине, установить на термореле температуру, соответствующую рекомендуемой температуре сварки. Подключить сварочный аппарат к сети и включить аппарат клавишным включателем. При наличии двух клавиш каждая включает одну независимую обмотку. При наличие напряжения питания загорятся индикаторы включения и нагрева. При достижении установленной на термореле температуре индикаторы включения гаснут и загораются индикаторы в клавишах, что означает, что аппарат к работе готов. Во избежание механических повреждений корпуса аппарата и насадок при эксплуатации необходимо обращаться с ними бережно, не подвергая их удару. Перед началом работы фитинги нужно очистить от остатков пластмассы сухой тканью или деревянной лопаточкой. До нагрева фитингов желательно провести обезжиривание их поверхности ацетоном.

Нельзя очищать сменные насадки с помощью металлических предметов или любых средств, которые могут повредить тефлоновую поверхность.

Монополимерные фитинги предназначены для соединения полимерных труб между собой (муфты), а также выполнения разводки трубопровода (уголки или колена, тройники, крестовины, скобы и компенсаторы) методом сварки.

Комбинированные фитинги позволяют соединять пластиковые трубы с любыми сантехническими конструкциями благодаря наличию металлической резьбы любых доступных размеров, как внутренней, так и наружной.

❐ При смене насадки на нагретом приборе после нагревания необходимо повторно проконтролировать рабочую температуру сварочного инструмента.

❐ Если сварочный прибор на время больших перерывов выключается, то необходимо повторить процесс нагревания.

❐ По окончании сварочных работ надо выключить прибор и дать ему остыть. Категорически запрещается охлаждать прибор водой, это приведет к выходу из строя термосопротивления.

❐ Не допускайте загрязнения сварочных приборов и инструментов. Пригоревшие частицы могут стать причиной некачественной сварки.

❐ Инструменты можно очищать бумажными салфетками. Сварочные инструменты всегда должны быть сухими.

❐ Поврежденные и загрязненные сварочные инструменты необходимо заменить в обязательном порядке, так как только исправные инструменты гарантируют безупречность сварных соединений.

❐ Запрещается разбирать и самостоятельно ремонтировать неисправные приборы. При обнаружении неисправности прибор следует отправить на завод для ремонта.

❐ Необходимо регулярно проверять рабочую температуру сварочных приборов при помощи соответствующих измерительных приборов или поручать проведение таких проверок специалистам.

.


Отопление и водоснабжение вашего дома
Отопление и водоснабжение вашего дома

Последовательность сварки полипропиленовых труб.

Труба и фитинг подготавливаются к сварке. Труба обрезается перпендикулярно продольной оси. Трубу и фитинг обезжиривают ацетоном. От торца трубы, предназначенного для сварки, отмеряют глубину насадки минус два миллиметра и отмечают фломастером. Одновременно надвигают фитинг на насадку-дорн, а трубу вдвигают в муфтовую насадку так, чтобы продольные оси трубы и фитинга совпали с продольной осью насадок.

Как только фитинг войдет в насадку до конца, начинайте отсчет. Для труб диаметром 20 мм — это пять секунд, для 25 мм — семь, для 32 мм — восемь, для 40 мм — двенадцать, для 50 мм — восемнадцать, для 63 мм — двадцать четыре секунды. Одновременно со счетом, если труба не вошла в насадку до отметки, которую вы нанесли, продолжайте ее вводить. Трубу нежелательно вводить до упора насадки, поскольку в этом случае нагрев торца трубы будет усилен, а протяженность внешнего слоя пластика, «снятого» с трубы, будет соответствовать протяженности внутренней «развальцовки» фитинга! что может привести при соединении деталей к образованию внутреннего валика, частично или полностью закрывающего просвет водопровода в месте соединения.
