Еще один параметр, по которому можно разделить все отопительные приборы, — состоят ли они из отдельных секций или представляют собой целый законченный продукт. Секционные отопительные приборы — это алюминиевые, биметаллические или чугунные радиаторы. Секции соединяются между собой при помощи ниппелей, а между секциями устанавливаются прокладки. Обычно прокладки резиновые, что нормально при использовании в качестве теплоносителя воды. Если же необходимо применение антифриза, то резина может быть разрушена его агрессивным воздействием. Чтобы этого не произошло, возможно применение специальных прокладок. Несекционные отопительные приборы — это, например, панельные радиаторы, которые представляют собой два профилированных стальных листа, сваренных по периметру сплошным швом, а между каналами точечной сваркой. Для увеличения теплосъема с панели за счет конвективного теплообмена на панели таких радиаторов точечной сваркой приваривается П-образное вертикальное оребрение.

Монтаж систем водопровода и отопления

При прокладке систем водопровода и отопления используют трубы из полиэтилена низкого давления (ПНД), поливинилхлорида (ПВХ), полипропилена, металлопластика, меди и стали.


Изделия из ПНД и металлопластика поставляются в бухтах, поэтому можно нарезать фрагменты любой длины. Такие трубы особенно удобны в монтаже, поскольку количество соединений, а следовательно, и опасность протечек сводится к минимуму. Остальные трубы мерные, длиной 4–6 м. Изделия из полипропилена можно прямо на месте монтажа быстро собрать в трубу любой длины. Для этого четырехметровые секции скрепляются путем нагрева промежуточных фитингов. Разводку водопровода по участку (наружный) чаще всего выполняют более дешевыми трубами из ПНД или полипропилена, а в помещении (внутренний) — всеми видами перечисленных труб. Наиболее престижные медные трубы соединяют пайкой, но обойдутся они намного дороже других. Трубы из металлопластика можно значительно гнуть, что позволяет легко изменять конфигурацию водопровода. Они особенно удобны в труднодоступных местах, при создании временной конструкции и в тех случаях, когда требуется добавить какой-либо элемент (например, при подсоединении гидроаккумуляторного бака). Следует учесть, что неметаллические трубы имеют ограничение на предельно допустимое давление, например до 6, до 10 бар.

Для наружного водопровода обычно используют магистральную трубу диаметром условного прохода (Ду) 32 или 40 мм (11/4" или 11/2" соответственно), а для внутреннего — 15 мм (1/2"). При этом масса водоподъемной трубы должна быть как можно меньше. Кроме того, необходима значительная жесткость на скручивание ее протяженной конструкции, поскольку при пуске и остановке электродвигатель погружного насоса развивает довольно большой крутящий момент. Именно по этим двум причинам обычно отдают предпочтение монолитной трубе из ПНД или полипропиленовой трубе из сваренных между собой четырехметровых секций. Диаметр выбирают в зависимости от используемого насоса и глубины его погружения, причем чаще всего это Ду 40 или 50 мм.

Поскольку температура под землей составляет приблизительно 4 °C, температурные деформации столь длинной пластмассовой трубе не страшны. Специалисты компании «Ф-ПЛАСТ» утверждают, что сварные конструкции из полипропилена наиболее выгодны потребителю благодаря своим толстым стенкам и возможности легко нарастить трубу в процессе эксплуатации. А такая необходимость вполне может возникнуть в связи со снижением дебита даже артезианской скважины. Ведь из-за постепенного увеличения общего числа скважин в округе падение уровня воды становится очень вероятным. Металлическая водоподъемная труба хоть и будет обладать самой высокой жесткостью, но ее значительная масса резко усложнит как монтаж, так и возможный демонтаж. Да и обойдется эта конструкция дороже.

Медные трубопроводы

Самым лучшим материалом для водопроводных труб по праву считается медь.


Если быть точным, имеется в виду медь, окисленная фосфором (с минимальным содержанием Си + Ад 99,9 % и остатком фосфора 0,015—0,040 %), обозначаемая по международным стандартам Cu-DHP. Основные ее свойства проявляются в том, что она мягкая, пластичная, очень хорошо выдерживает динамические нагрузки, т. е. гнется и скручивается, почти не подвержена коррозии.

Традиционно вся Европа использует медные трубы в системах водопровода уже много веков. Срок службы медных труб исчисляется несколькими столетиями. Медь как металл не вредна для человеческого организма, а в некоторых случаях ионы меди, растворенные в воде, даже полезны (при некоторых заболеваниях). Кроме того, медь обладает бактериостатическим эффектом, т. е. убивает большую часть бактерий.

Температура плавления такой меди — больше тысячи градусов, а предельное давление, которое труба, сделанная из меди, может выдержать, — 200 атм. Медные трубопроводы широко используются во всем мире для систем отопления, водоснабжения, кондиционирования, газоснабжения, топливоподачи. Выпускаются четыре типа труб: твердые (неотожженные) диаметром 10—108 мм, полутвердые — 6—159 мм, мягкие (отожженные) трубы — 6—22 мм и отожженные трубы в полиэтиленовой оболочке — 8—22 мм. Твердые и полутвердые трубы поставляются в виде штанг по 5 и 3 м. Мягкие трубы поставляются в бухтах по 25 или 50 м. Кроме того, производители предлагают самый широкий спектр медных изделий (фитингов), которые позволяют смонтировать систему самой сложной конфигурации.

ДОСТОИНСТВА И НЕДОСТАТКИ МЕДНЫХ ТРУБ

К достоинтсвам можно отнести:

❐ весьма высокую стойкость меди к коррозионному действию воды гарантируюшую многолетнюю работу медного водопровода [гарантия 40 лет];

❐ удобство монтажа медных трубопроводов;

❐ многосторонность применения того же самого материала во всех видах установок, позволяющая применять в объекте единую технологию монтажа;

❐ сравнимость стоимости систем из меди и пластмасс;

❐ стойкость медного водопровода к изменению температуры и действию ультрафиолетовых лучей.

К числу недостатков относятся:

❐ необходимость специального инструмента — паяльного аппарата;

❐ неразборность конструкции. Если при монтаже получился брак, разобрать и переделать не возможно. Можно только вырезать бракованный кусок и собирать заново.

Отопление и водоснабжение вашего дома

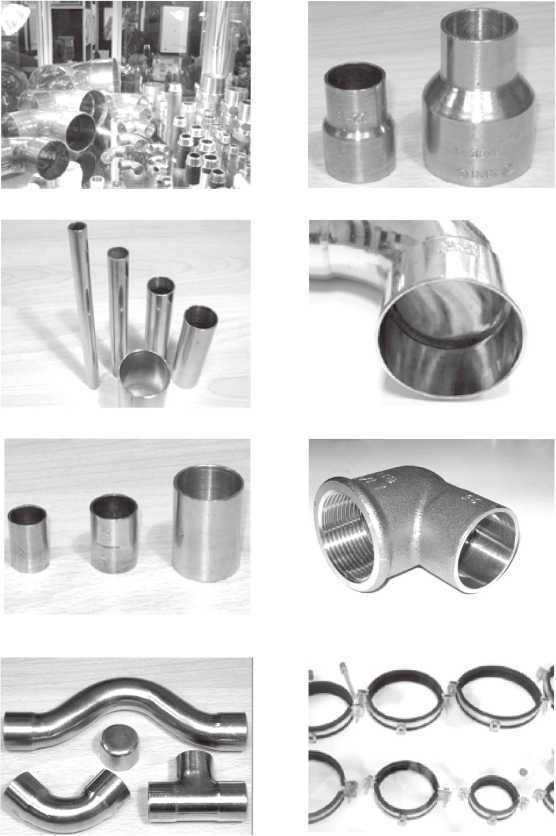

Трубы и фитинги.


Отопление и водоснабжение вашего дома

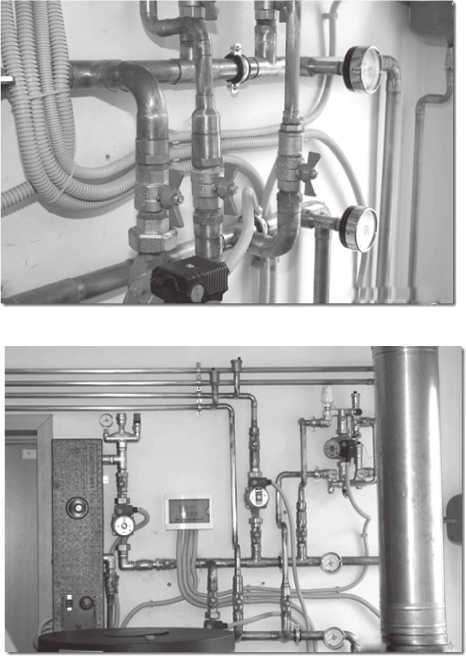

Элементы медного трубопровода.

Одним из достоинств медных труб является очень низкий температурный коэффициент линейного расширения. При нагревании или охлаждении труба, сделанная из такой меди, почти не меняет свои линейные размеры, чего не скажешь, например, о стальной трубе.
