Мощность радиаторов при низкотемпературном отоплении подбирается с запасом. Чем больше запас, тем ниже температура радиатора, тем больше возможность прогреть помещение на более высокую температуру, тем большие габариты радиаторов и большие затраты на их покупку.

Отсюда вытекает обязательное требование к монтажу насосов с мокрым ротором — их вал всегда должен находиться в горизонтальном положении. Среди преимуществ насосов с мокрым ротором стоит упомянуть практическую бесшумность их работы, бесступенчатое переключение скорости, невысокую стоимость. Немаловажно и то, что насосы с мокрым ротором практически не нуждаются в техническом обслуживании. Как следует из названия насосов с сухим ротором, их мотор не соприкасается с теплоносителем. Обычно этот тип насосов применяется в системах, где надо осуществлять циркуляцию больших объемов воды. Насосы с сухим ротором имеют заметно больший КПД, чем их аналоги с мокрым ротором.

Правильный выбор оборудования еще не гарантия хорошего функционирования системы. Очень много зависит от того, насколько грамотно будет сделан проект, и не меньше от того, насколько качественно и квалифицированно будет исполнен монтаж. Перед тем как потратить деньги на оборудование и монтаж, посоветуйтесь с несколькими независимыми профессионалами. Это позволит вам избежать многих ошибок, которые будет трудно исправить впоследствии. Можно дать несколько советов: больше общайтесь с профессионалами, постарайтесь получить объективную, независимую информацию и, главное, начинайте заниматься подбором и проектированием системы отопления на самой ранней стадии строительства вашего дома. Это поможет во многом облегчить процесс монтажа, сэкономить деньги и создать оптимальную систему.

Отопление с естественной и принудительной циркуляцией

По способу перемещения в них теплоносителя системы отопления бывают с естественной (гравитационной) и принудительной (насосной) циркуляцией.

В системах с естественной циркуляцией нагреваемый в котле теплоноситель, например вода, поднимается по вертикальной трубе — «подающему стояку».

Подъем воды происходит потому, что горячая вода имеет меньший вес (точнее — меньшую плотность), чем холодная, и как бы «всплывает» по стояку. Затем вода по трубе — «разводящей линии» поступает в вертикальные трубы — «горячие стояки» и через них — в отопительные приборы. В отопительных приборах горячая вода отдает часть своей теплоты, остывает и возвращается в котел по трубе — «обратной линии». Так как плотность охлажденной воды увеличилась, она своим весом вытесняет нагретую в котле воду в подающий стояк.

Отопление и водоснабжение вашего дома

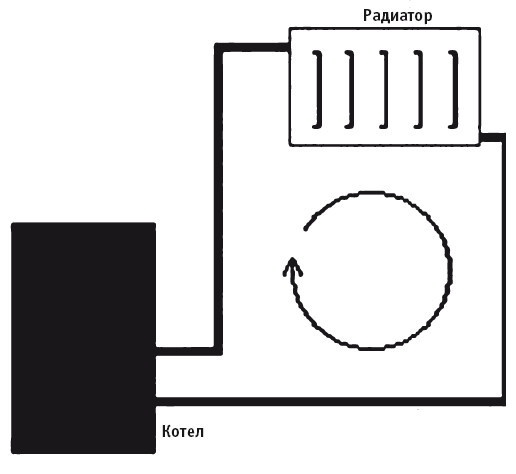

Схема отопления с естественной циркуляцией.

На рисунке показана простейшая схема отопления с естественной циркуляцией.

Котел нагревает теплоноситель, тот поднимается наверх в радиатор. Там теплоноситель отдает тепло в помещение и, остывая, опускается вниз, обратно в котел. Данный процесс будет идти, пока греет котел.

В системе с естественной циркуляцией движение теплоносителя происходит за счет разности плотностей (удельного веса) теплоносителя в подающей и обратной трубах (горячая вода легче, чем холодная). Для такой системы требуются трубы большого диаметра, и она очень тяжело поддается регулированию.

Чтобы она работала эффективно, необходимо соблюдение следующих условий:

котел должен находиться ниже уровня всех радиаторов;

диаметр труб должен быть достаточным, чтобы нагретый теплоноситель преодолевал внутритрубное сопротивление и циркулировал;

трубу от котла до радиатора надо тщательно теплоизолировать.


В результате возникает непрерывное движение, или циркуляция, воды в системе отопления. Сила этой циркуляции, или циркуляционное давление, зависит от разности температур горячей и «обратной» воды и от высоты расположения отопительного прибора относительно котла.

Для нормальной работы такой системы отопления требуется, чтобы циркуляционное давление было достаточным для преодоления сопротивлений, которые вода встречает в системе. Это достигается увеличением диаметра труб и созданием более простых по конфигурации схем трубной разводки.

В современных жилых домах системы с естественной циркуляцией встречаются все реже. Мало кому нравятся толстые трубы, с уклоном проложенные по стенам, и к тому же системы с естественной циркуляцией «съедают» больше топлива.

Такие системы плохо поддаются тепловой регулировке, в них невозможно применять многие современные материалы.

Единственным неоспоримым достоинством систем с естественной циркуляцией является их электронезависимость.


Отопление и водоснабжение вашего дома

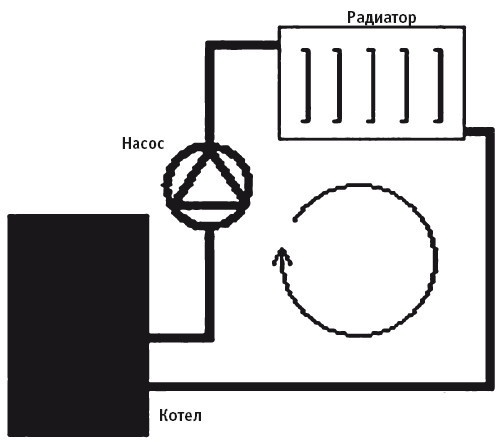

Схема отопления с принудительной циркуляцией.

Если включить в ранее рассмотренную схему циркуляционный насос, то получим «Схему отопления с принудительной циркуляцией».

Главный принцип жидкости в замкнутой системе: сколько пришло, столько и ушло. На этом принципе основывается работа циркуляционного насоса. Он отправляет теплоноситель от себя с одной стороны и получает столько же обратно с другой стороны.

Такой насос не увеличивает давление в системе, он лишь преодолевает сопротивление теплоносителя в трубах. Поэтому циркуляционные насосы достаточно маломощны.


Если отопительный котел не требует электричества для своей работы (а найти такие нетрудно), то система отопления будет работать даже там, где электроснабжение отсутствует.

Системы отопления с принудительной циркуляцией лишены неудобств гравитационных систем отопления.

В них перемещение теплоносителя производится специальным насосом, который заставляет теплоноситель циркулировать по системе. Циркуляционный насос не поднимает воду на высоту, а лишь помогает ей преодолеть сопротивление трубопроводов, именно поэтому циркуляционные насосы немецких фирм Grundfos и Wilo, в основном используемые при монтаже бытовых систем отопления и имеющие три ступени мощности, потребляют так мало электроэнергии — около 60—120 Вт, как обычная лампочка.

Системы отопления с принудительной циркуляцией дают возможность отапливать здания любой сложности, позволяют выполнять трубную разводку трубами малого диаметра и могут быть скрыты в монолите полов и стен. Тепловое управление можно сделать очень гибким и дифференцированным по помещениям, для чего на каждом радиаторе устанавливается термостатический вентиль, с помощью которого процесс регулирования осуществляется автоматически.

Единственный недостаток систем отопления с принудительной циркуляцией — их электрозависимость.
