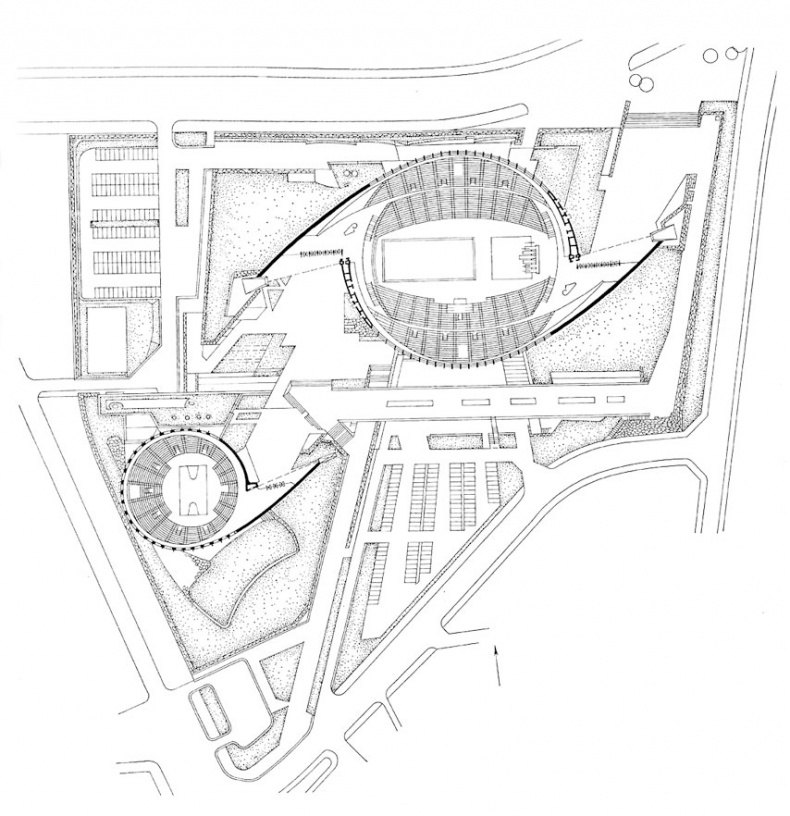

К. Тангэ. Олимпийский спортивный комплекс Ёёги. План

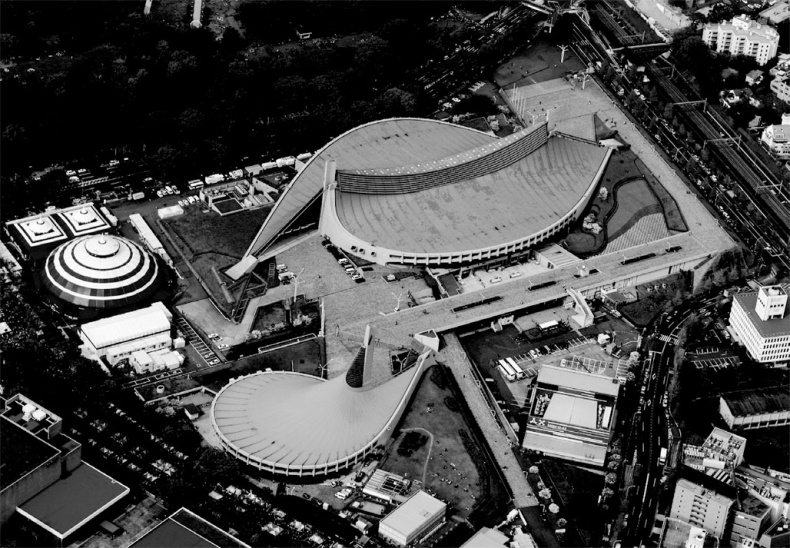

Конструкции кровель над обоими залами являются главной особенностью комплекса и неоспоримым достижением в создании пространства архитектурного сооружения. Достигнутая пластичность построек стала возможна только благодаря уникальной конструктивной схеме. Покрытия обоих стадионов представляют собой вантовые подвесные конструкции, закрученные подобно улиткам. В их основе – системы стальных тросов, подвешенных к железобетонным опорам.

Для главного олимпийского стадиона архитектор соорудил перекрытие, которое стало для своего времени самым большим в мире. Его вантовые конструкции опираются на 130-метровый мост. По обе стороны моста, выполняющего функции «хребта» постройки, натянуты металлические тросы, к которым крепятся стальные панели. Мост, в свою очередь, также образован двумя мощными тросами, подвешенными к высоко поднимающимся пилонам. В плане стадион представляет собой два неполных полукруга, каждый из которых по противоположным концам переходит в кривую большого радиуса. Длина выступающей части – 65 м. Именно здесь расположены основные входы для зрителей. Специально предусмотрены отдельные входы для спортсменов и прессы.

Конструкция прекрасно приспособлена к экстремальным условиям существования на японских островах. Криволинейная обтекаемая поверхность здания очень хорошо противостоит сильным ветрам, опасным для сооружений такого размера, особенно с крышей-мембраной.

Пластичная форма нижней части постройки выполнена из бетона. По винтовой линии бетонной части устроено остекление, позволяющее максимально использовать дневной свет. Для естественного освещения, а также для размещения осветительных устройств служит находящийся сверху веретенообразный промежуток между тросами моста. Создавая любое свое произведение, Тангэ особое внимание уделял освещению интерьера. Внутреннее пространство его построек всегда включается в загадочную и неуловимую игру светотени. Не стали исключением и спортивные сооружения, выразительность конструкции которых только усиливается благодаря грамотному освещению.

Еще одной, поистине поэтической характеристикой комплекса Ёёги является ритм. Присутствие ритма всегда отмечается в традиционной архитектуре Японии как одна из самых ярких ее составляющих. Кэндзо Тангэ сумел «оживить» эту традицию, сделать ее современной. В здании большой спортивной арены изящные консоли разделяют ритмично расположенные окна в винтовой части постройки См. вкл.: илл.4). Ритм ясно читается в области входа, где главной характерной деталью является V-образная металлическая структура, динамично повышающаяся с одной стороны и понижающаяся с другой.

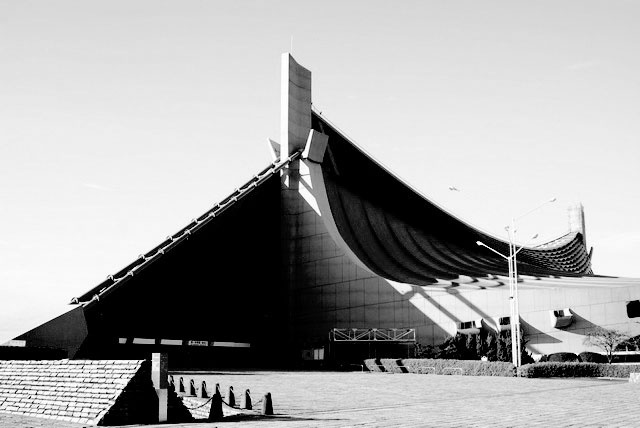

К. Тангэ Большая спортивная арена

Внутреннее пространство большого стадиона организовано симметрично. Относительно продольной оси вдоль бассейнов помещены не смыкающиеся друг с другом две двухъярусные трибуны. Арена расположена ниже уровня земли, поэтому зрители, войдя в здание, попадают на средний уровень трибун, откуда можно спуститься вниз или подняться наверх. Вместимость трибун 13246 мест, а при использовании зала для хоккея или дзюдо количество зрительских мест можно увеличить до 16 тысяч.

Многофункциональность главного зала большой спортивной арены, его способность к трансформации – одна из удачных находок архитектора, позволяющая использовать зал как для летних, так и для зимних видов спорта. Прежде всего, здание большой арены известно как бассейн, имеющий девять 50-метровых дорожек. Но водная поверхность бассейна может быть закрыта плитой, образуя свободное пространство, которое используется для других соревнований (борьбы дзюдо и конькобежного спорта). Проектируя спортивный комплекс, в котором использовались передовые технические достижения (вантовые подвесные конструкции были известны в разных странах с 1950-х гг.), Тангэ сумел отразить в них и культурные традиции своей страны. Прием «сворачивания» заполняющих пространство, но ненужных в данный момент вещей для получения пустого зала связывает Олимпийский стадион с пониманием устройства интерьера в традиционном японском доме.

Закручивающаяся раковина малой арены не менее выразительна. В малом спортивном зале вантовые конструкции опираются на один высокий пилон, к вершине которого они тянутся спирально. Конструкция этого зала определила и его планировочное решение. Внутри расположена универсальная круглая арена с кольцом трибун переменной высоты. Используется она чаще всего как баскетбольная площадка или для боксерских поединков. Мачта смещена относительно центра. Соответственно, спортивная площадка также смещена в сторону относительно центра стадиона. Малая арена круглая в плане с диаметром 65 м.

Во время соревнований стадион может вместить от 3500 до 5000 зрителей. Вогнутость покрытий здания обеспечила его хорошие акустические свойства, благодаря которым малый стадион стал излюбленным местом проведения концертов. Освещение интерьера создано с грамотно расставленными акцентами – подчеркивается вершина спирали, что позволяет пространству устремляться ввысь. Интерьер малого зала весьма изыскан, в нем серый цвет бетона удачно сочетается с коричневым цветом дерева, полы под трибунами выложены плитами из сланца.
