Современная архитектура Японии. Традиции восприятия пространства

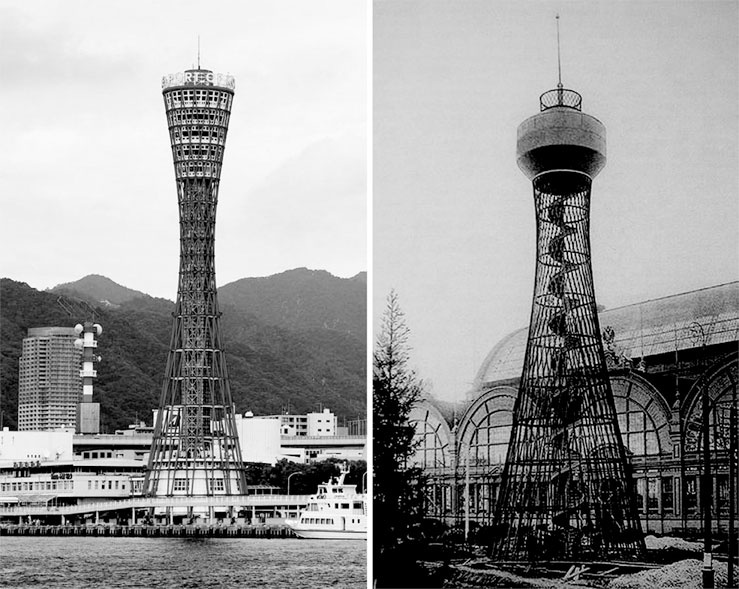

Слева – Башня порта Кобэ (арх. бюро Nikken Sekkei), справа – водонапорная башня на выставке в Нижнем Новгороде (арх. В.Г. Шухов)


Прототипом Tokyo Tower, безусловно, была Эйфелева башня, а главной задачей – превзойти парижский символ по высоте и другим показателям. Японским архитекторам удалось создать сейсмоустойчивое сооружение, при этом почти вдвое более легкое, чем прототип (Токийская телебашня весит 4000 тонн, что почти на 3000 тонн меньше, чем Эйфелева башня). При расчете конструкций, прежде всего, учитывались сейсмическая и ветровая нагрузки. Нагрузка от ветра была определена с учетом его максимальной расчетной скорости 90 м/сек. Высота башни оказалась достаточной, чтобы охватить территорию вещания в радиусе 150 км. Башня окрашена в белый и оранжевый цвета, в соответствии с нормами авиационной безопасности, и освещается 164 прожекторами. Tokyo Tower снабжена двумя смотровыми площадками, нижняя на высоте 150 м, верхняя – на 100 м выше.

В то же самое время японская архитектурно-строительная корпорация Nikken Sekkei, получив заказ на возведение башни в Кобэ, тщательно изучает мировой опыт в области возведения высотных конструкций повышенной устойчивости и останавливается на изобретении знаменитого инженера В. Г. Шухова. В 1963 г. в порту Кобэ начинает строиться гиперболоидная сетчатая башня, которая по своей конструкции полностью соответствует водонапорной башне В. Г. Шухова, сооруженной им для выставки 1896 г. в Нижнем Новгороде [51]. Т. е. Nikken Sekkei создает проект по образу и подобию того сооружения, которое оценивается их специалистами как самое перспективное достижение мировой инженерной мысли. Для японцев стремление воссоздать то, что считается образцовым, – это путь к вершине мастерства. В данном случае путь был проложен через освоение конструкции шуховской башни. Башня порта Кобэ, высотой 108 м, стала символом этого города. Она выполнена в виде комбинации несущей сетчатой оболочки и центрального ядра. Как известно, эта конструкция подтвердила свою сейсмостойкость, выдержав 7-балльное землетрясение Хансин в 1995 г., когда весь город был разрушен практически полностью.

Увенчала собой десятку самых известных башен Японии башня Sky Tree «Небесное дерево Токио» (арх. бюро Nikken Sekkei, см. вкл.: илл.51). Возведенная в 2012 г., она стала абсолютной вертикальной доминантой Японии и самой высокой телевизионной башней в мире. Башня Sky Tree – зримое доказательство тому, что Япония, страна землетрясений, не желает уступать мировое лидерство в создании самых высоких конструкций. Для защиты высотной архитектуры от стихийных бедствий в стране используются различные технические приспособления, но даже в новейших строениях и конструкциях японцы во многом опираются на приемы создания сейсмоустойчивой архитектуры, найденные еще много веков назад.

Конструкция «Небесного дерева Токио» предъявляет полное соответствие традиционным приемам и секретам строительства пагод в Японии. Башня Sky Tree, на проектирование которой ушло 2,5 года, состоит из центрального бетонного ядра-колонны и внешней стальной конструкции. Бетонная колонна и стальная конструкция, имеющие разную частоту колебаний, в центральной части башни обособлены друг от друга, что способствует большей устойчивости конструкции в целом. У подножия башни обе ее составные части соединены друг с другом. Начиная с высоты 125 м и до отметки 375 м бетонная сердцевина обособлена от окружающей ее металлической конструкции.

Почти перед самым завершением строительства Sky Tree вынуждена была пройти испытание на прочность. 11 марта 2011 г. на Японию обрушилось землетрясение магнитудой 9,0, за которым последовала сильнейшая волна цунами высотой 13 м. Цунами и стало главной причиной подавляющего большинства разрушений, т. к. подземные толчки выдержали все основные постройки, возведенные по передовым сейсмоустойчивым технологиям. Известно, что во время землетрясения погнулся шпиль Токийской телебашни, высота которой 333 м. Строящаяся на тот момент новая телебашня Токио не пострадала, хотя на момент трагедии не хватало 5 м бетонной сердцевины до соединения внутренней и внешней частей.


Современная архитектура Японии. Традиции восприятия пространства

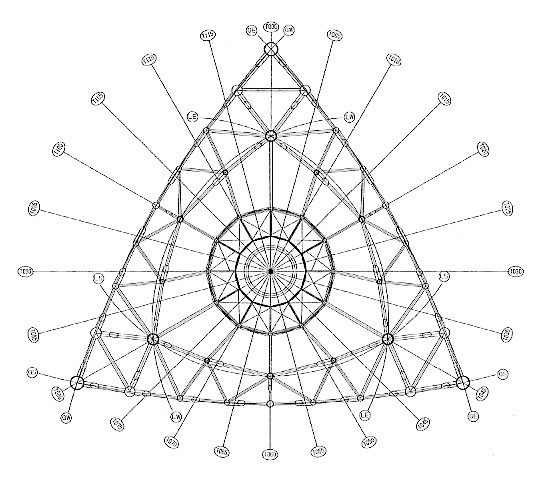

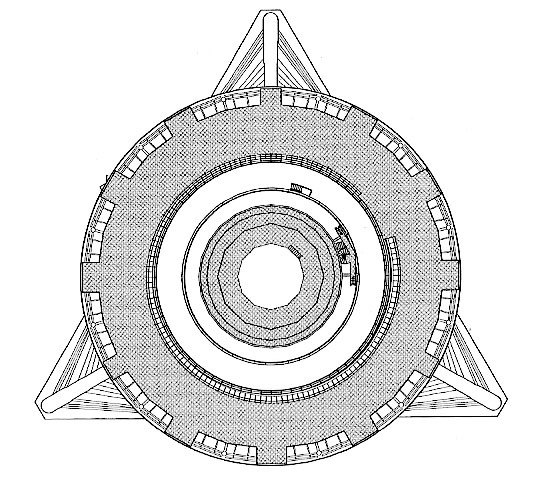

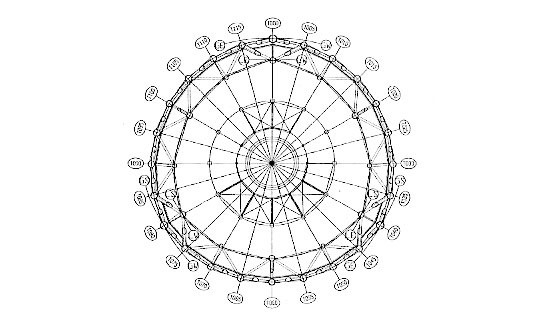

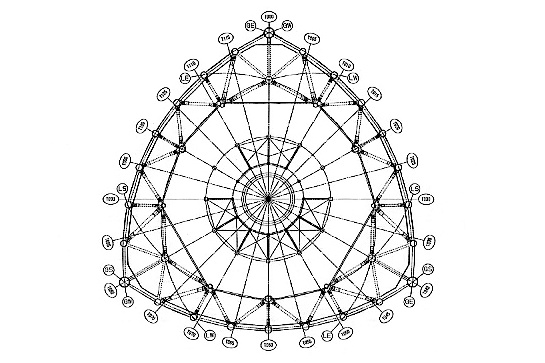

Башня Sky Tree («Небесное дерево Токио»). Планы на высотах (сверху вниз): 50 м, 150 м, 250 м, 634 м


Современная архитектура Японии. Традиции восприятия пространства
Современная архитектура Японии. Традиции восприятия пространства
Современная архитектура Японии. Традиции восприятия пространства
Современная архитектура Японии. Традиции восприятия пространства

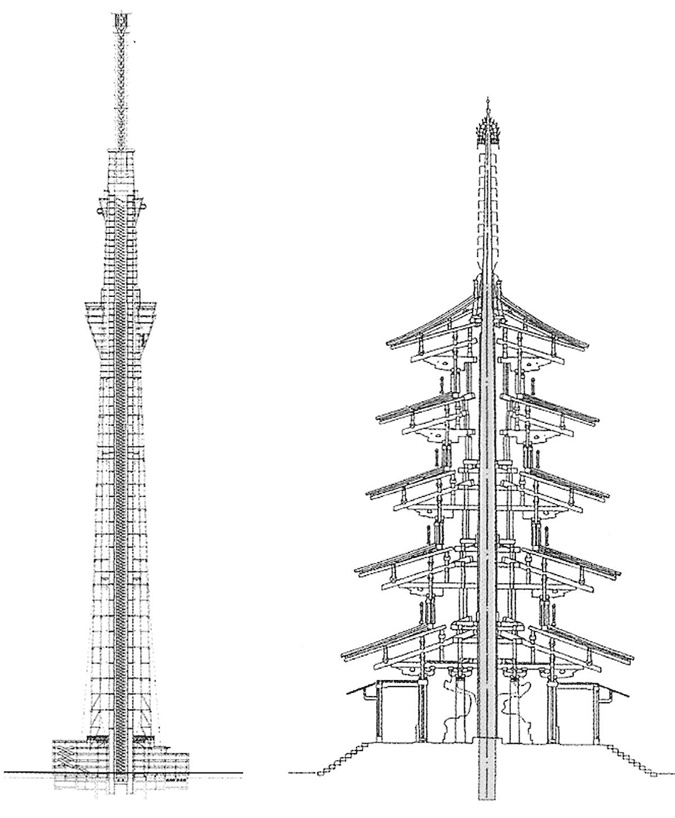

Конструктивная схема Sky Tree и японской пагоды


Облик башни характеризуется переходом от треугольного плана к круглому. Треугольное основание обусловлено в первую очередь топографией местности и требованиями устойчивости. Кроме того, три стороны башни служат своеобразными воротами, направленными на крупнейшие районы города. Ведь именно с этих позиций и происходил выбор местоположения башни – на пересечении трех важнейших направлений Токио. Круг в плане башни, уже на достаточной высоте, необходим для размещения обсерваторий.

Благодаря трансформации треугольного плана башни в круглый, ее внешний облик полностью соответствует японским художественным традициям. Простые очертания башни содержат в себе традиционные элементы едва различимых линий художественных изгибов – вогнутых «сори» и выпуклых «мукури».

Высотное строительство

Современное высотное строительство в Японии началось довольно поздно, с конца 1960-х – 1970-х гг., времени экономического подъема страны. К тому же действовавший закон в области строительства ограничивал максимальную высоту зданий 31 м [52].
