Другим знаменитым советским проектом был гидросамолёт-ракетоносец ВВА-14 конструкции итальянского эмигранта Роберта Бартини. Первый полёт его прошёл в 1972-м, а четырьмя годами позже ВВА-14 переоборудовали в экраноплан, известный не столько техническими достижениями, сколько постапокалиптического вида останками, ржавеющими ныне в музее в Монино.

Также экранным эффектом занимался Георгий Бериев, главный советский специалист по гидросамолётам. Его первый «Гидролёт», построенный в 1964-м и ныне известный как Бе-1, собственно, и предназначался для исследования эффекта экрана. На его основе Бериев разрабатывал, но так и не довёл до стадии реализации гидроэкранолёт Бе-11.

Экранопланы в России строятся и сегодня. Проектов немало – суммарно можно насчитать около десятка. Прямо сейчас, когда я пишу эти строки (в марте 2018 года) в Якутии проходят испытания компактного гражданского экраноплана «Буревестник-24», разработанного компанией «Небо + море» под руководством конструктора Владимира Буковского. В Петрозаводске испытывается 20-местная машина «Орион-20», вовсю идёт разработка многоцелевого экраноплана «Чайка». Есть и серийно производящиеся модели, например «Иволга» ЭК-12 грузоподъёмностью 1200 килограммов, созданная по схеме «составное крыло» Бартини.

Безусловно, за границей тоже были энтузиасты экранопланов, подобные Ростиславу Алексееву. Наиболее известен, пожалуй, немецкий авиаинженер Александр Липпиш, в 1920–1930-е годы прославившийся своими разработками летающих крыльев для люфтваффе. После войны Липпиш был увезен в США и в 1963 году по заказу бизнесмена Артура Коллинза разработал экспериментальный экраноплан Collins X-112. Липпиш использовал в этой модели треугольное крыло с обратной стреловидностью, в результате чего высота полёта над экраном могла достигать около 50 % размаха крыла.

X-112 получил продолжение в виде экраноплана RFB X-113 (совершившего первый полёт в 1970 году) и RFB X-114 (в 1977 году). К сожалению, в 1976-м Липпиш скончался и его экранопланы остались на стадии экспериментальных разработок. Как мы видим, свой первый экраноплан он построил независимо от ЦКБ Алексеева и всего двумя годами позже, так что именно Липпиш мог стать первоизобретателем этой машины, сложись история немного иначе.

Другим немецким конструктором экранопланов был Гюнтер Йорг – инженер, входивший в 1960-е годы в команду Алексеева, а позже работавший с Липпишем. Он спроектировал более 15 типов экранопланов, семь из которых были построены «в металле». В разное время экранопланы строили во Франции, Австралии, лёгкий экраноплан Bavar 2 разрабатывался и производился малой серией в Иране (в 2010 году), есть серийные наработки у Китая и Южной Кореи, ряд проектов, так и не реализованных, был в США. В общем и целом экранопланы на данный момент остаются экзотическими судами, странными гибридами самолётов и кораблей, и найдут ли они своё предназначение, неизвестно. Мне кажется, что найдут: если есть эффект и мы умеем его использовать, неужели мы не нащупаем сферу, где это можно сделать?

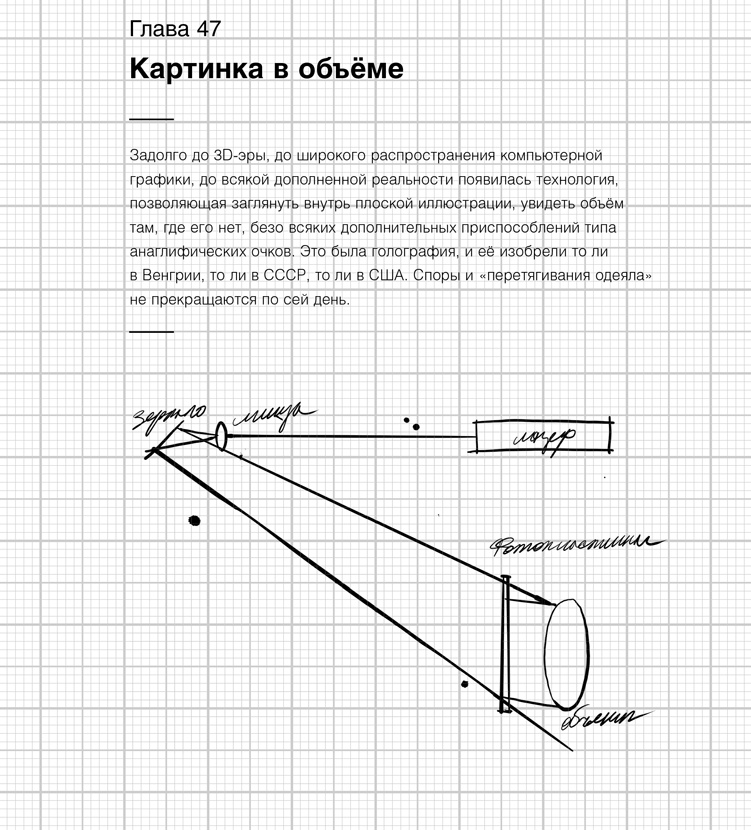

Начнём с того, что голография – это метод фотосъёмки. Так же как и в обычной фотографии, в голографии регистрируются световые волны, отражённые объектом. Но в чём разница? Почему обычный фотоснимок – плоский, а голограмма создаёт полное впечатление объёма?

Хитрость состоит в способе фиксации световых волн. Фотоплёнка регистрирует свет с помощью фотоэмульсионного слоя, который темнеет или изменяет цвет в зависимости от интенсивности излучения. В цифровой фотокамере роль плёнки играет светочувствительная матрица, фиксирующая изображение с помощью фотодиодов. И в том и в другом случае мы проецируем картинку на плоскость, сохраняя лишь её контрастные и цветовые характеристики, то есть мы учитываем интенсивность, но теряем всю информацию о фазе волны. Но форма объекта тоже играет роль: световые волны, отражаемые плоским изображением, на которое мы смотрим, будут отличаться по своим характеристикам, в частности по фазе, от световых волн, которые отражал изначальный трёхмерный объект фотографирования.

А в 1947 году венгерский физик Денеш Габор придумал способ, позволяющий плоскому изображению отражать (или пропускать) свет ровно так же, как это делает исходный трёхмерный предмет.

Свою Нобелевскую лекцию в 1971 году Денеш Габор начал словами: «В отличие от многих своих предшественников, выступавших здесь, я нахожусь в более выгодном положении, поскольку мне не нужно выписывать уравнения или показывать сложные графики». Он немного слукавил, поскольку графики и схемы в его лекции всё-таки присутствовали, но, действительно, лекция Габора получилась намного проще, чем выступления его предшественников, в первую очередь потому, что голография относительно простая технология. Ключевое слово тут, конечно, «относительно».

На момент своего изобретения Габор жил уже не в Венгрии: он покинул родину в 1933 году, когда к власти в Германии пришла НСДАП, а Венгрия, поддержав новое немецкое правительство, двинулась примерно таким же курсом. 33-летнему еврею Габору, защитившему диссертацию, специалисту по электронным трубкам и газоразрядным лампам, делать в новом мире было нечего, и он заблаговременно, ещё до начала погромов и преследований, эмигрировал в Великобританию.

В 1947 году Габор работал в компании British Thomson-Houston в Рагби и занимался электронными микроскопами. Это были ранние годы электронной микроскопии – первый коммерческий прибор такого типа производства Siemens появился лишь в 1938-м, – и «детских болезней» у микроскопов хватало с избытком. С помощью электронных микроскопов надеялись увидеть атомы кристаллической решётки, но разрешающая способность новых приборов оказалась ограничена сферической аберрацией ^[26] магнитных линз, которые фокусировали электронный пучок. Технический уровень того времени не позволял делать более совершенные линзы, и итоговые снимки оказывались недостаточно чёткими, на них были видны в лучшем случае элементы размером в несколько десятков атомов.

Габору пришла в голову интересная мысль, позволяющая, вместо того чтобы решать эту проблему «в лоб», изобретательно её обойти. А что, если не мучиться с получением чёткой электронной фотографии, а сначала записать с помощью электронного пучка полную информацию об объекте, а потом исправить размытую картинку оптическими средствами?

Обычное изображение, неважно, получено оно с помощью электронного пучка или обычного света, содержит только информацию об интенсивности волны, которую отразил или рассеял объект (это так называемая предметная волна). Габор же предложил записывать полную информацию об объекте, которая включает не только интенсивность, но и фазу отражаемой (или рассеянной) волны. Для этого нужно использовать вторую – опорную – волну. Предметная волна освещает объект съёмки, а от него отражается на фотопластинку. Опорная волна падает на фотопластинку непосредственно. Если эти волны когерентны, то есть одинаковой частоты, с постоянными амплитудами и постоянной разностью фаз, они наложатся друг на друга и возникнет чёткая интерференционная картина – чередование ярких и тёмных полос, определяемое разностью фаз наложенных волн. В точках, где фазы одинаковы, яркость максимальна, а где противоположны – минимальна. Вот эту интерференционную картину, а не просто «отпечаток» интенсивности предметной волны и предложил фиксировать Габор. Если через фотопластинку с интерференционной картиной снова пропустить волну, идентичную опорной, то пластинка сработает как дифракционная решётка (можно сказать, фильтр) и на выходе мы получим волну, полностью идентичную предметной, с полной информацией об объекте, которая включает и интенсивность, и фазу. Итоговое изображение называется восстановленным. Таким образом, Габор предполагал разделить процесс на два этапа: сначала получать с помощью электронного микроскопа полное изображение предмета на фотопластинке, а потом с помощью источника опорной световой волны восстанавливать точную копию его настоящего трёхмерного изображения.
